Запчасти Komatsu WA700-3 КРЫЛО И ЛЕСТНИЦА (ДВИГАТЕЛЬ FOOD БОКОВ. СТУПЕНЬКА И COVER) ЧАСТИ КОРПУСА

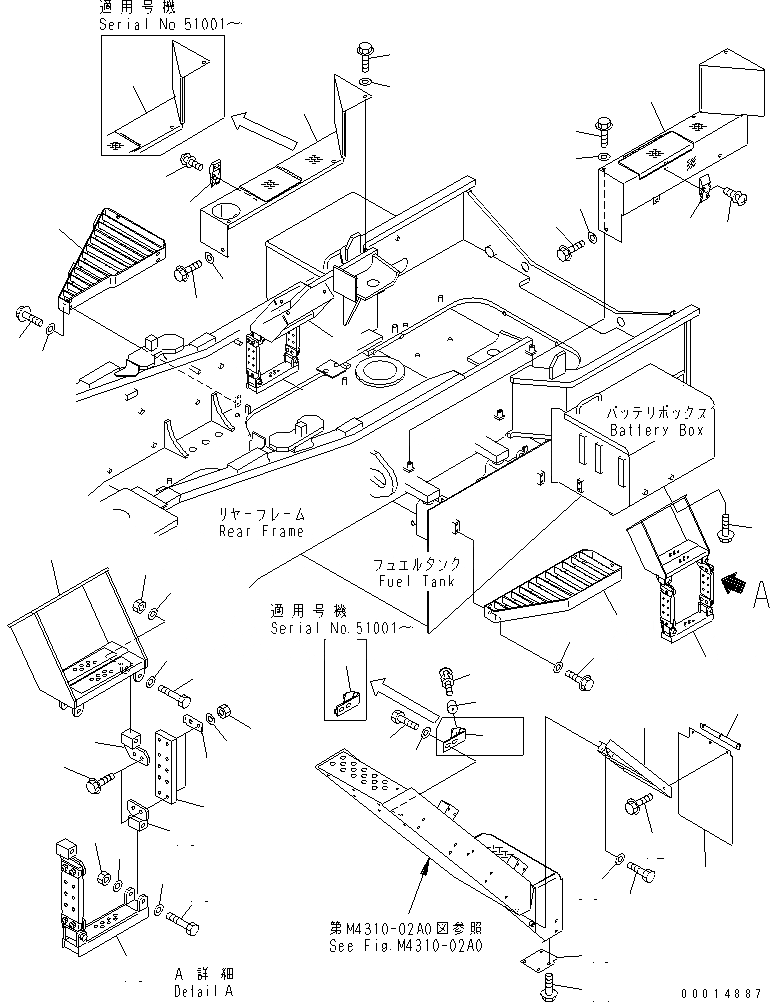

Схема запчастей Komatsu WA700-3 - КРЫЛО И ЛЕСТНИЦА (ДВИГАТЕЛЬ FOOD БОКОВ. СТУПЕНЬКА И COVER) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
7
8
9
10
10
11
11
11
11
12
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44

Артикул

Название

Примечание

Количество

1

428-54-13531

STEP,L.H.

SN: 50001-UP

1шт.

2

01435-01225

BOLT

SN: 50001-UP

6шт.

3

01643-31232

WASHER

SN: 50001-UP

6шт.

4

428-54-24220

STEP,R.H.

SN: 50001-UP

1шт.

5

01435-01225

BOLT

SN: 50001-UP

6шт.

6

01643-31232

WASHER

SN: 50001-UP

6шт.

7

428-54-24240

BRACKET

SN: 50001-UP

2шт.

8

01435-01230

BOLT

SN: 50001-UP

8шт.

9

428-T86-1630

BRACKET

SN: 50001-UP

4шт.

10

01010-81290

BOLT

SN: 50001-UP

8шт.

11

01643-31232

WASHER

SN: 50001-UP

16шт.

12

01596-01211

NUT

SN: 50001-UP

8шт.

13

428-T86-1620

RUBBER

SN: 50001-UP

4шт.

14

428-T86-1650

PLATE

SN: 50001-UP

8шт.

15

428-T86-1610

BRACKET

SN: 50001-UP

4шт.

16

01435-01045

BOLT

SN: 50001-UP

16шт.

17

01643-31032

WASHER

SN: 50001-UP

16шт.

18

01596-01009

NUT

SN: 50001-UP

16шт.

19

428-T86-1640

STEP

SN: 50001-UP

2шт.

20

428-54-23510

COVER,L.H.

SN: 50001-UP

1шт.

|20

425-54-14330

HINGE (WELDED)

SN: 50001-UP

1шт.

21

421-09-12321

HOLDER

SN: 50001-UP

1шт.

22

01023-10510

SCREW

SN: 50001-UP

5шт.

23

01435-01220

BOLT

SN: 50001-UP

1шт.

24

01435-01230

BOLT

SN: 50001-UP

5шт.

25

01643-31232

WASHER

SN: 50001-UP

6шт.

26

428-54-23211

COVER,R.H.

SN: 51001-UP

1шт.

|26

0

COVER,R.H.

SN: 50001-51000

1шт.

|26

416-09-12220

HINGE (WELDED)

SN: 50001-UP

1шт.

27

421-09-12321

HOLDER

SN: 50001-UP

1шт.

28

01023-10510

SCREW

SN: 50001-UP

5шт.

29

01435-01220

BOLT

SN: 50001-UP

1шт.

30

01435-01230

BOLT

SN: 50001-UP

5шт.

31

01643-31232

WASHER

SN: 50001-UP

6шт.

32

428-54-24770

BRACKET

SN: 51001-UP

1шт.

|32

427-T86-1772

BRACKET

SN: 50001-51000

1шт.

33

01010-81225

BOLT

SN: 50001-UP

2шт.

34

01643-31232

WASHER

SN: 50001-UP

2шт.

35

418-60-15150

STOPPER

SN: 50001-UP

1шт.

36

01023-60630

SCREW

SN: 50001-UP

1шт.

37

428-54-24471

FENDER

SN: 50001-UP

1шт.

38

01010-81225

BOLT

SN: 50001-UP

4шт.

39

01643-31232

WASHER

SN: 50001-UP

4шт.

40

428-54-24480

RUBBER

SN: 50001-UP

1шт.

41

428-54-24460

PLATE

SN: 50001-UP

1шт.

42

01435-01020

BOLT

SN: 50001-UP

3шт.

43

428-54-24250

PLATE

SN: 50001-UP

1шт.

44

01435-01220

BOLT

SN: 50001-UP

4шт.

Выбрано товаров: 48
