Запчасти Komatsu WA700-3 УПРАВЛ-Е ТОРМОЗОМ (АККУМУЛЯТОР КОМПОНЕНТЫ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

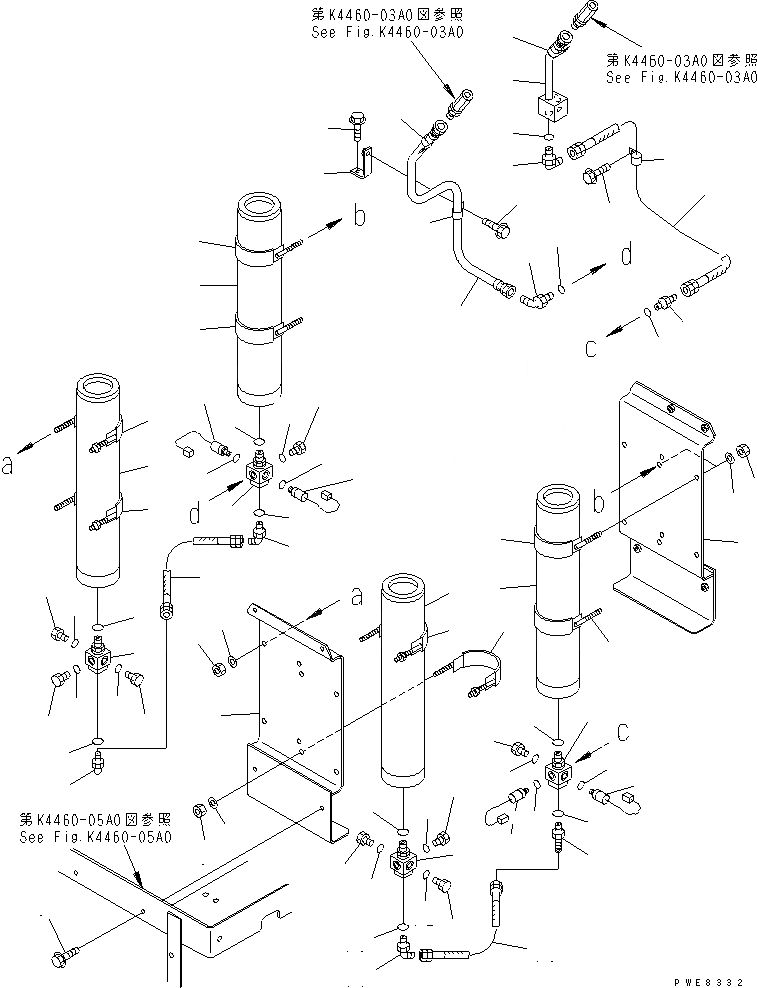

Схема запчастей Komatsu WA700-3 - УПРАВЛ-Е ТОРМОЗОМ (АККУМУЛЯТОР КОМПОНЕНТЫ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
4
4
4
5
5
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31

Артикул

Название

Примечание

Количество

1

721-32-10291

ACCUMULATOR ASS'Y

SN: 50038-UP

4шт.

|1

721-32-10290

ACCUMULATOR ASS'Y

SN: 50019-50037

4шт.

|1

721-31-10050

ACCUMULATOR ASS'Y

SN: 50001-50018

4шт.

2

421-43-22360

BAND

SN: 50001-UP

8шт.

3

421-40-12440

NUT

SN: 50001-UP

24шт.

4

01643-31232

WASHER

SN: 50001-UP

24шт.

5

428-43-27160

BRACKET

SN: 50001-UP

2шт.

6

01435-01025

BOLT

SN: 50001-UP

8шт.

7

421-43-22371

TEE

SN: 50001-UP

4шт.

8

07002-12034

O-RING

SN: 50001-UP

4шт.

9

20R-62-14330

NIPPLE

SN: 50001-UP

2шт.

10

07002-12034

O-RING

SN: 50001-UP

2шт.

11

07040-11409

PLUG

SN: 50001-UP

8шт.

12

07002-11423

O-RING

SN: 50001-UP

8шт.

13

421-43-22910

SWITCH,BRAKE ACCUMULATOR

SN: 50001-UP

2шт.

14

07002-11423

O-RING

SN: 50001-UP

2шт.

15

421-43-22920

SWITCH,EMERGENCY BRAKE

SN: 50001-UP

2шт.

16

07002-11423

O-RING

SN: 50001-UP

2шт.

17

113-63-22390

ELBOW

SN: 50001-UP

4шт.

18

07002-12034

O-RING

SN: 50001-UP

4шт.

19

07108-20503

HOSE

SN: 50001-UP

2шт.

20

07108-20507

HOSE

SN: 50001-UP

1шт.

21

04434-52710

CLIP

SN: 50001-UP

1шт.

22

01435-01016

BOLT

SN: 50001-UP

1шт.

23

113-63-22390

ELBOW

SN: 50001-UP

1шт.

24

07002-12034

O-RING

SN: 50001-UP

1шт.

25

428-43-27380

TUBE

SN: 50001-UP

1шт.

26

04434-52110

CLIP

SN: 50001-UP

1шт.

27

01435-01016

BOLT

SN: 50001-UP

1шт.

28

428-43-27360

TUBE

SN: 50001-UP

1шт.

29

04434-52110

CLIP

SN: 50001-UP

2шт.

30

01435-01016

BOLT

SN: 50001-UP

3шт.

31

425-46-14130

PLATE

SN: 50001-UP

1шт.

Выбрано товаров: 33
