WA700-3 S/N 50001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ(№-)

Запчасти Komatsu WA700-3 ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

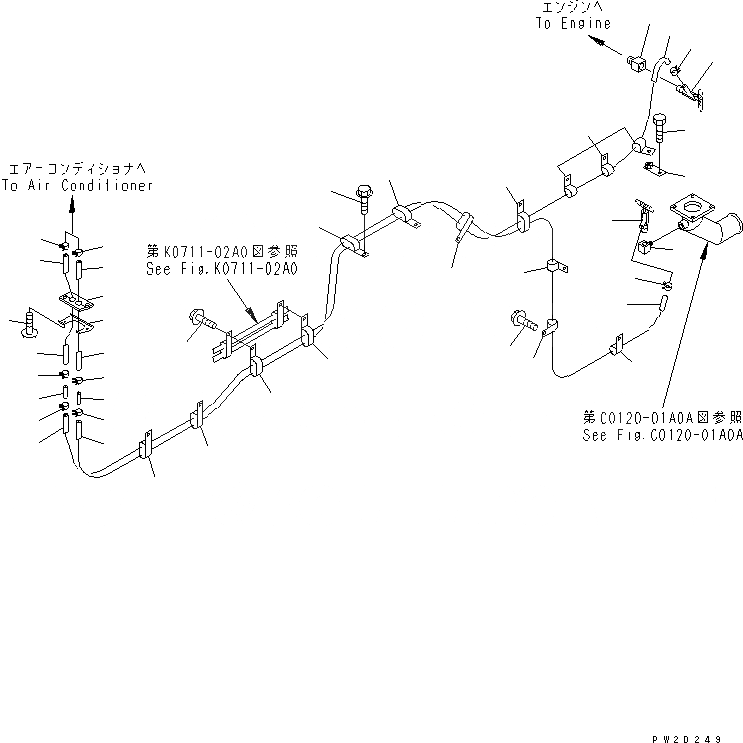

Схема запчастей Komatsu WA700-3 - ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
4
5
6
6
7
7
7
7
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
12
13
14
14
14
14
15
15
16
16
16
16
17
18
19

№

Артикул

Название

Примечание

Количество

1

427-07-21110

JOINT

SN: 51001-UP

1шт.

2

09482-10000

VALVE

SN: 50001-UP

1шт.

3

09483-10552

HOSE

SN: 51001-UP

1шт.

4

565-44-15380

ELBOW

SN: 51001-UP

1шт.

5

09482-10000

VALVE

SN: 50001-UP

1шт.

6

09483-10542

HOSE

SN: 50001-UP

1шт.

7

04434-52511

CLIP

SN: 51001-UP

6шт.

8

01435-01016

BOLT

SN: 51001-UP

6шт.

9

423-07-23240

CLIP,HOSE

SN: 50001-UP

4шт.

10

421-07-11550

CLIP

SN: 51001-UP

8шт.

11

01435-01016

BOLT

SN: 51001-UP

8шт.

12

426-06-11570

BRACKET

SN: 50001-UP

1шт.

13

01010-81025

BOLT

SN: 50001-UP

1шт.

14

09483-10502

HOSE,SEE FIG. K4010-19A0

SN: 50001-.

2шт.

15

09484-00560

CONNECTOR,SEE FIG. K4010-19A0

SN: 50001-.

2шт.

16

423-07-23240

CLIP,SEE FIG. K4010-19A0

SN: 50001-.

4шт.

17

421-07-23950

PLATE,SEE FIG. K4010-19A0

SN: 50001-.

1шт.

18

421-07-23960

SHEET,SEE FIG. K4010-19A0

SN: 50001-.

1шт.

19

01435-00610

BOLT,SEE FIG. K4010-19A0

SN: 50001-.

2шт.

Выбрано товаров: 19
