Запчасти Komatsu WA700-3 ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

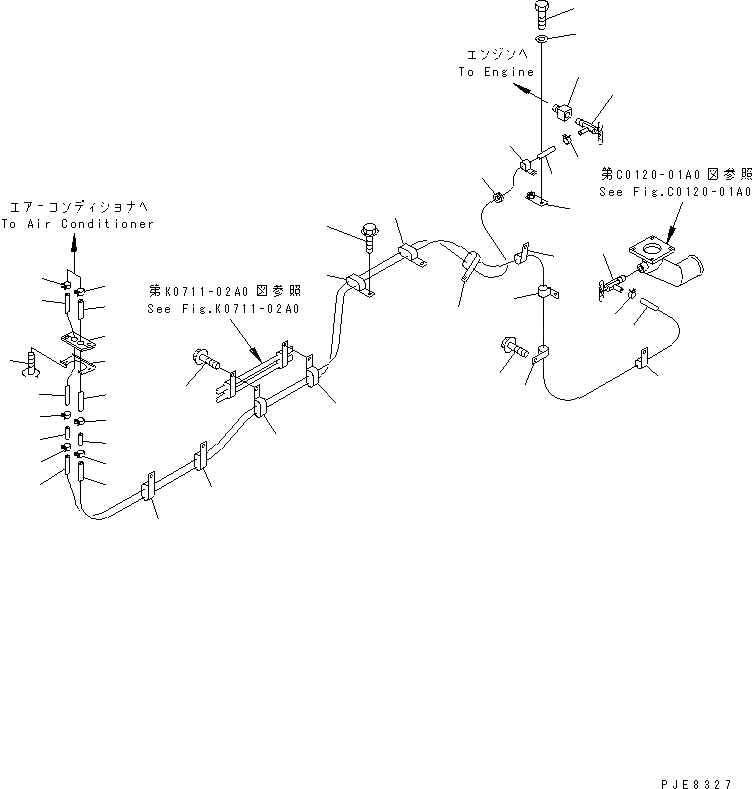

Схема запчастей Komatsu WA700-3 - ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
4
4
5
5
5
5
5
6
7
7
7
7
8
8
8
8
8
8
8
9
9
10
11
12A
12B
12C
13
13
13
13
14
14
15
15
15
15
16
17
18

Артикул

Название

Примечание

Количество

1

09482-10000

VALVE

SN: 50001-@

1шт.

2

09483-10542

HOSE

SN: 50001-51000

1шт.

3

09482-10000

VALVE

SN: 50001-@

1шт.

4

09483-10542

HOSE

SN: 50001-@

1шт.

5

04434-52511

CLIP

SN: 50019-51000

5шт.

|5

04434-52512

CLIP

SN: 50001-50018

4шт.

6

01435-01016

BOLT

SN: 50019-51000

5шт.

|6

01435-01016

BOLT

SN: 50001-50018

4шт.

7

423-07-23240

CLIP,HOSE

SN: 50001-@

4шт.

8

421-07-11550

CLIP

SN: 50001-51000

7шт.

9

01435-01016

BOLT

SN: 50001-51000

7шт.

10

425-06-12630

GROMMET

SN: 50001-51000

1шт.

11

427-07-21110

JOINT

SN: 50001-51000

1шт.

12A

426-06-11570

BRACKET

SN: 50019-@

1шт.

12B

01010-81025

BOLT

SN: 50019-@

1шт.

12C

01643-31032

WASHER

SN: 50019-51000

1шт.

13

09483-10502

HOSE

SN: 50001-@

2шт.

14

09484-00560

CONNECTOR

SN: 50001-@

2шт.

15

423-07-23240

CLIP,HOSE

SN: 50001-@

4шт.

16

421-07-23950

PLATE

SN: 50001-@

1шт.

17

421-07-23960

SHEET

SN: 50001-@

1шт.

18

01435-00610

BOLT

SN: 50001-@

2шт.

Выбрано товаров: 22
