WA700-3 S/N 50001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

КРЕПЛЕНИЕ И ПАТРУБКИ КОНДИЦИОНЕРА (ЛИНИЯ КОМПРЕССОРА)

Запчасти Komatsu WA700-3 КРЕПЛЕНИЕ И ПАТРУБКИ КОНДИЦИОНЕРА (ЛИНИЯ КОМПРЕССОРА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

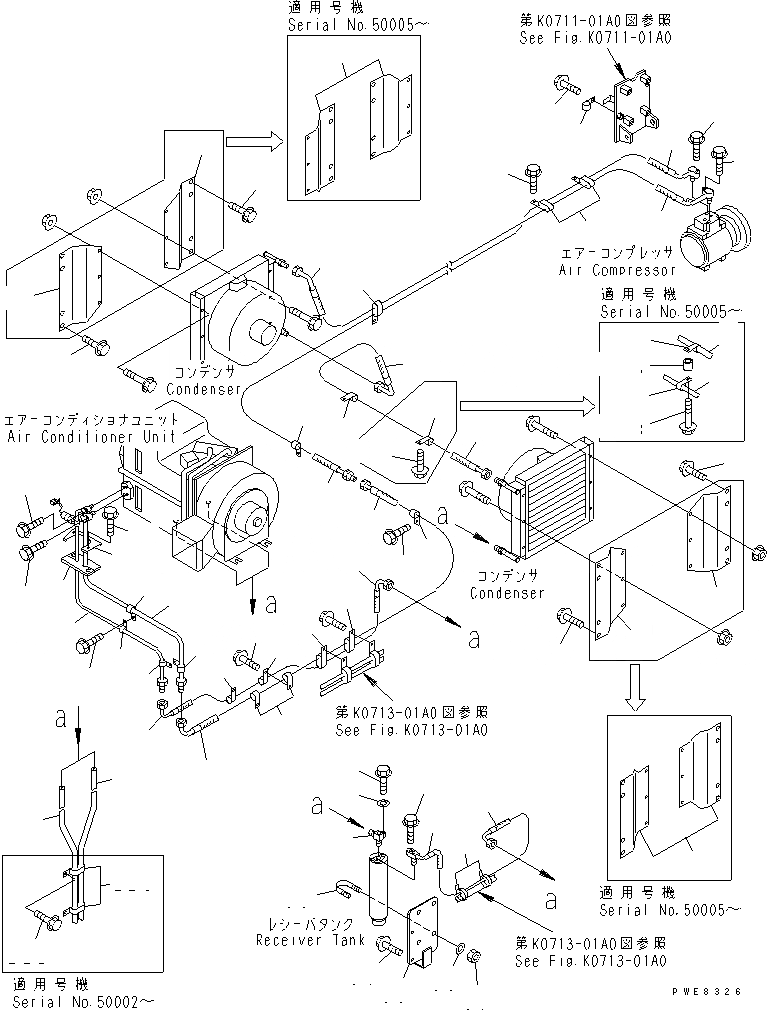

Схема запчастей Komatsu WA700-3 - КРЕПЛЕНИЕ И ПАТРУБКИ КОНДИЦИОНЕРА (ЛИНИЯ КОМПРЕССОРА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
2
3
3
3
4
4
5
6
7
7
8
8
9
10
10
11
11
12
13
13
14
14
14
14
15
15
15
16
16
16
16
17
17
17
17
18
19
20
21
22
22A
22B
22C
22D
23
23
24
24
25
26
27
28
29
30
31
31
31
31
31
31
32
32
32
32
33
34
35
36
37

№

Артикул

Название

Примечание

Количество

1

428-S62-2130

HOSE

SN: 51002-UP

1шт.

|1

428-S62-1130

HOSE

SN: 50001-51001

1шт.

2

428-S62-2140

HOSE

SN: 51002-UP

1шт.

|2

428-S62-1140

HOSE

SN: 50001-51001

1шт.

3

428-S62-2150

HOSE

SN: 51002-UP

1шт.

|3

428-S62-1150

HOSE

SN: 50001-51001

1шт.

4

428-S62-2110

HOSE

SN: 50001-UP

1шт.

5

427-S62-2171

TUBE,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

|5

20Y-979-3150

O-RING,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

|5

421-07-21810

SWITCH,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

|5

421-07-21820

WIRING HARNESS,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

6

427-S62-2160

TUBE,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

|6

20Y-979-3130

O-RING,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

7

428-S62-2120

HOSE

SN: 50001-UP

1шт.

8

428-S62-2170

HOSE

SN: 51002-UP

1шт.

|8

428-S62-1170

HOSE

SN: 50001-51001

1шт.

9

419-S62-2250

JOINT

SN: 50001-UP

1шт.

|9

20Y-979-3150

O-RING

SN: 50001-UP

1шт.

10

01435-00630

BOLT

SN: 50001-UP

2шт.

11

01435-00625

BOLT

SN: 50001-UP

2шт.

12

01643-30623

WASHER

SN: 50001-UP

1шт.

13

04434-51510

CLIP

SN: 50001-UP

2шт.

14

04434-51910

CLIP

SN: 50001-UP

3шт.

15

04434-52110

CLIP

SN: 50002-UP

4шт.

|15

04434-52212

CLIP

SN: 50001-50001

4шт.

16

04435-52212

CLIP

SN: 50001-UP

5шт.

17

01435-01016

BOLT

SN: 50001-UP

9шт.

18

04434-51410

CLIP

SN: 50001-UP

1шт.

19

01435-01020

BOLT

SN: 50001-UP

1шт.

20

07287-01031

HOSE

SN: 50001-UP

1шт.

21

07287-01032

HOSE

SN: 50001-UP

1шт.

22

08034-20536

BAND

SN: 50001-UP

2шт.

22A

20T-03-11130

SPACER

SN: 50002-UP

1шт.

22B

01435-01055

BOLT

SN: 50002-UP

1шт.

22C

04435-51410

CLIP

SN: 50002-UP

2шт.

22D

01435-01016

BOLT

SN: 50002-UP

1шт.

23

04434-50810

CLIP,SEE FIG. K4010-17A0

SN: 50001-51000

2шт.

24

04434-51610

CLIP,SEE FIG. K4010-17A0

SN: 50001-51000

2шт.

25

01435-01016

BOLT,SEE FIG. K4010-17A0

SN: 50001-51000

2шт.

26

01435-00630

BOLT,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

27

01435-00630

BOLT,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

28

421-07-23950

PLATE,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

29

421-07-23980

SHEET,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

30

01435-00610

BOLT,SEE FIG. K4010-17A0

SN: 50001-51000

2шт.

31

428-T46-1111

PLATE

SN: 50005-UP

4шт.

|31

0

PLATE

SN: 50001-50004

4шт.

32

01435-01220

BOLT

SN: 50001-UP

8шт.

33

428-S62-1111

BRACKET

SN: 50001-UP

1шт.

34

01435-00820

BOLT

SN: 50001-UP

2шт.

35

07283-36155

CLIP

SN: 50001-UP

2шт.

36

01643-31032

WASHER

SN: 50001-UP

4шт.

37

01597-01009

NUT

SN: 50001-UP

4шт.

Выбрано товаров: 52
