Запчасти Komatsu WA700-3 УДАЛЕННАЯ СМАЗКА (ПЕРЕДН.¤ /) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

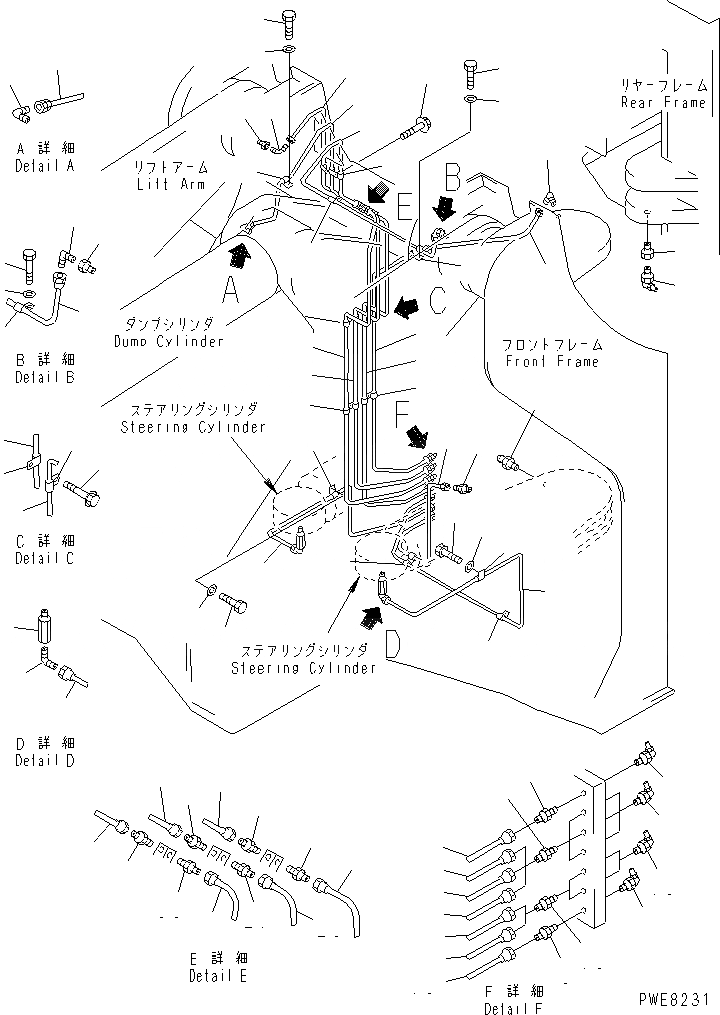

Схема запчастей Komatsu WA700-3 - УДАЛЕННАЯ СМАЗКА (ПЕРЕДН.¤ /) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
1
2
2
2
2
3
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
21
21
22
23
24
25
26
26
26
27
27
28
28
28
29
30
30
31
32
33
34
34
34
35
35
36
36
36
37
38
39
39
39
40
41
42
42
42
42
43
43
44
44
45
46
47
47
48
49
50

Артикул

Название

Примечание

Количество

1

07020-00675

FITTING,GREASE

SN: 50001-UP

1шт.

2

428-46-16181

TUBE

SN: 50001-UP

1шт.

3

425-70-13120

CLIP

SN: 50001-UP

3шт.

4

01010-81016

BOLT

SN: 50001-UP

1шт.

5

01643-31032

WASHER

SN: 50001-UP

1шт.

6

421-09-12540

ELBOW

SN: 50001-UP

1шт.

7

07020-00000

FITTING,GREASE

SN: 50001-UP

1шт.

8

07020-00675

FITTING,GREASE

SN: 50001-UP

1шт.

9

423-09-12110

CONNECTOR

SN: 50001-UP

2шт.

10

428-46-16191

TUBE

SN: 50001-UP

1шт.

11

423-09-12110

CONNECTOR

SN: 50001-UP

1шт.

12

425-70-13120

CLIP

SN: 50001-UP

1шт.

13

07020-00900

FITTING,GREASE

SN: 50001-UP

2шт.

14

6141-55-5630

NIPPLE

SN: 50001-UP

2шт.

15

07020-00675

FITTING,GREASE

SN: 50001-UP

2шт.

16

423-09-12110

CONNECTOR

SN: 50001-UP

2шт.

17

428-63-14111

TUBE

SN: 50001-UP

1шт.

18

428-63-14120

TUBE

SN: 50001-UP

1шт.

19

421-09-12540

ELBOW

SN: 50001-UP

2шт.

20

6141-55-5630

NIPPLE

SN: 50001-UP

2шт.

21

425-70-13120

CLIP

SN: 50001-UP

4шт.

22

01010-81016

BOLT

SN: 50001-UP

3шт.

23

01643-31032

WASHER

SN: 50001-UP

3шт.

24

07020-00675

FITTING,GREASE

SN: 50001-UP

3шт.

25

423-09-12110

CONNECTOR

SN: 50001-UP

3шт.

26

428-70-14111

TUBE

SN: 50001-UP

1шт.

27

423-09-12110

CONNECTOR

SN: 50001-UP

2шт.

28

428-70-14121

TUBE

SN: 50001-UP

1шт.

29

421-09-12540

ELBOW

SN: 50001-UP

1шт.

30

425-70-13120

CLIP

SN: 50001-UP

4шт.

31

01435-01016

BOLT

SN: 50001-UP

3шт.

32

01010-81016

BOLT

SN: 50001-UP

1шт.

33

01643-51032

WASHER

SN: 50001-UP

1шт.

34

428-70-14131

TUBE

SN: 50001-UP

1шт.

35

423-09-12110

CONNECTOR

SN: 50001-UP

2шт.

36

428-70-14141

TUBE

SN: 50001-UP

1шт.

37

423-70-11160

NIPPLE

SN: 50001-UP

1шт.

38

421-09-12540

ELBOW

SN: 50001-UP

1шт.

39

425-70-13120

CLIP

SN: 50001-UP

5шт.

40

01010-81016

BOLT

SN: 50001-UP

2шт.

41

01643-51032

WASHER

SN: 50001-UP

2шт.

42

428-70-14151

TUBE

SN: 50001-UP

1шт.

43

423-09-12110

CONNECTOR

SN: 50001-UP

2шт.

44

428-70-14161

TUBE

SN: 50001-UP

1шт.

45

423-70-11160

NIPPLE

SN: 50001-UP

1шт.

46

421-09-12540

ELBOW

SN: 50001-UP

1шт.

47

425-70-13120

CLIP

SN: 50001-UP

3шт.

48

01435-01016

BOLT

SN: 50001-UP

2шт.

49

01010-81016

BOLT

SN: 50001-UP

1шт.

50

01643-51032

WASHER

SN: 50001-UP

1шт.

Выбрано товаров: 50
