Запчасти Komatsu WA700-3 УДАЛЕННАЯ СМАЗКА (ЗАДН.¤ /) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

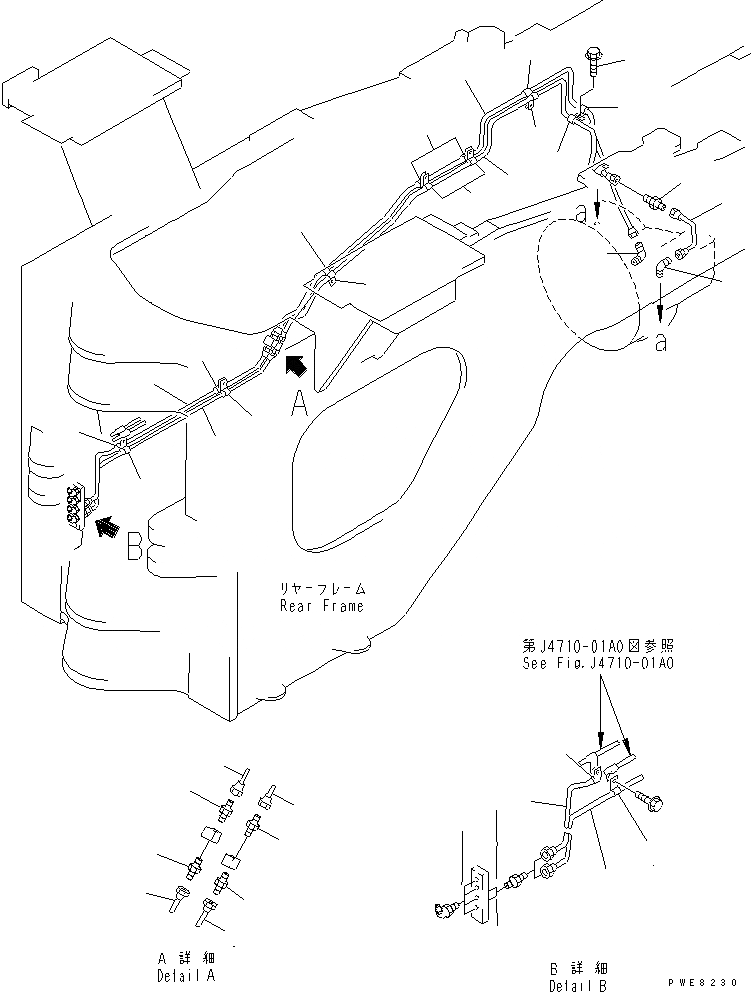

Схема запчастей Komatsu WA700-3 - УДАЛЕННАЯ СМАЗКА (ЗАДН.¤ /) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
1
1
1
2
2
3
3
4
5
6
7
7
7
7
7
7
7
8
9
9
9
10
10
11
11
12
13
13
13
13
13
13
13

Артикул

Название

Примечание

Количество

1

428-46-16141

TUBE

SN: 50001-UP

1шт.

2

423-09-12110

CONNECTOR

SN: 50001-UP

2шт.

3

428-46-16152

TUBE

SN: 50001-UP

1шт.

4

23S-44-25470

JOINT

SN: 50001-UP

1шт.

5

428-46-16231

TUBE

SN: 50001-UP

1шт.

6

421-09-12540

ELBOW

SN: 50001-UP

1шт.

7

425-70-13120

CLIP

SN: 50001-UP

8шт.

8

01435-01016

BOLT

SN: 50001-UP

6шт.

9

428-46-16161

TUBE

SN: 50001-UP

1шт.

10

423-09-12110

CONNECTOR

SN: 50001-UP

2шт.

11

428-46-16172

TUBE

SN: 50001-UP

1шт.

12

421-09-12540

ELBOW

SN: 50001-UP

1шт.

13

425-70-13120

CLIP

SN: 50001-UP

7шт.

Выбрано товаров: 13
