Запчасти Komatsu WA700-3 РАДИАТОР (ВНУТР. ЧАСТИ) СИСТЕМА ОХЛАЖДЕНИЯ

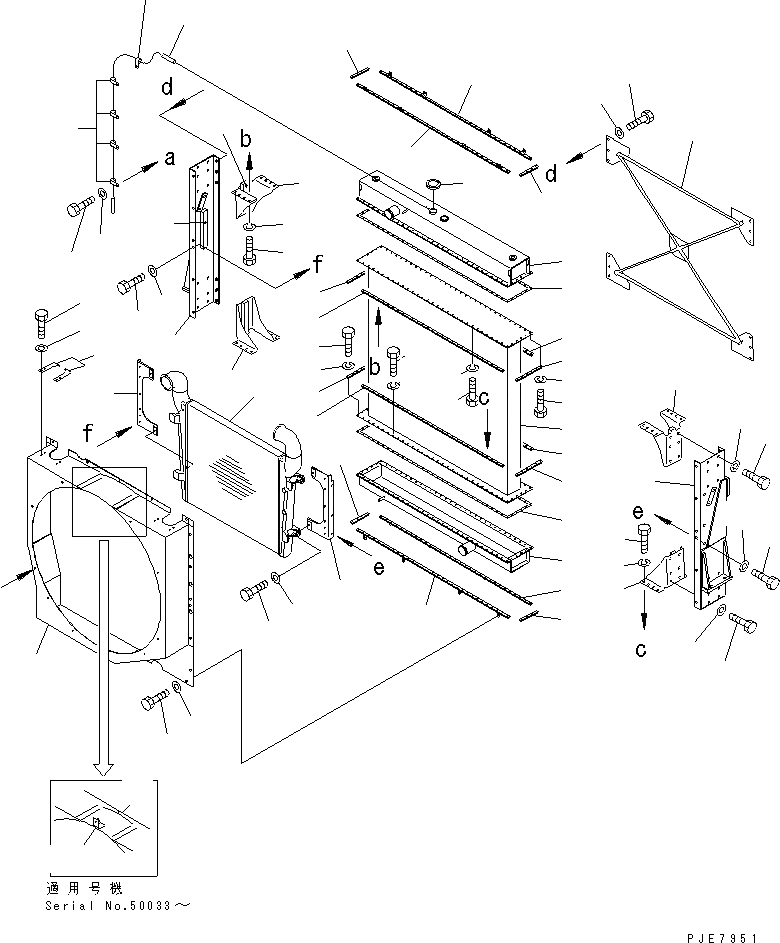

Схема запчастей Komatsu WA700-3 - РАДИАТОР (ВНУТР. ЧАСТИ) СИСТЕМА ОХЛАЖДЕНИЯ
1
1
2
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
33
34
35
36
37A
37
38
39

Артикул

Название

Примечание

Количество

1

428-03-21101

RADIATOR

SN: 50033-UP

1шт.

|1

428-03-21100

RADIATOR

SN: 50001-50032

1шт.

1

428-03-11111

TANK,UPPER

SN: 50001-UP

1шт.

2

428-03-11131

CORE

SN: 50001-UP

1шт.

3

428-03-21120

TANK,LOWER

SN: 50001-UP

1шт.

4

428-03-11450

PLATE ASS'Y

SN: 50001-UP

4шт.

5

428-03-11160

PLATE

SN: 50001-UP

4шт.

6

428-03-11171

PLATE

SN: 50001-UP

4шт.

7

428-03-11310

PLATE

SN: 50001-UP

4шт.

8

428-03-11181

BRACKET

SN: 50001-UP

4шт.

9

01010-81040

BOLT

SN: 50001-UP

32шт.

10

01602-21030

WASHER,SPRING

SN: 50001-UP

32шт.

11

01010-81030

BOLT

SN: 50001-UP

108шт.

12

01602-21030

WASHER,SPRING

SN: 50001-UP

108шт.

13

428-03-11212

GASKET

SN: 50001-UP

2шт.

14

428-03-11222

SUPPORT,L.H.

SN: 50001-UP

1шт.

15

428-03-11232

SUPPORT,R.H.

SN: 50001-UP

1шт.

16

01010-81240

BOLT

SN: 50001-UP

12шт.

17

01010-81230

BOLT

SN: 50001-UP

12шт.

18

01643-31232

WASHER

SN: 50001-UP

24шт.

19

428-03-21441

SHROUD

SN: 50033-UP

1шт.

|19

428-03-21440

SHROUD

SN: 50001-50032

1шт.

20

01010-81025

BOLT

SN: 50001-UP

20шт.

21

01643-31032

WASHER

SN: 50001-UP

20шт.

22

421-03-11461

CAP

SN: 50001-UP

1шт.

23

428-03-11240

PACKING

SN: 50001-UP

4шт.

24

428-03-11250

PACKING

SN: 50001-UP

2шт.

25

424-03-11170

HOSE

SN: 50001-UP

1шт.

26

419-03-11320

CLIP

SN: 50001-UP

5шт.

27

428-03-11270

STAY,CROSS

SN: 50001-UP

1шт.

28

01010-81230

BOLT

SN: 50001-UP

12шт.

29

01643-31232

WASHER

SN: 50001-UP

12шт.

30

428-03-11410

BRACKET,R.H.

SN: 50001-UP

1шт.

31

428-03-11420

BRACKET,L.H.

SN: 50001-UP

1шт.

32

01010-81230

BOLT

SN: 50001-UP

10шт.

33

01643-31232

WASHER

SN: 50001-UP

10шт.

34

428-03-11430

PLATE

SN: 50001-UP

4шт.

35

01010-81016

BOLT

SN: 50001-UP

8шт.

36

01643-31032

WASHER

SN: 50001-UP

8шт.

37A

428-03-23140

PLATE

SN: 50033-UP

1шт.

37

6162-65-4200

AFTER COOLER ASS'Y

SN: 50001-UP

1шт.

38

01010-81245

BOLT

SN: 50001-UP

4шт.

39

01643-31232

WASHER

SN: 50001-UP

4шт.

Выбрано товаров: 43
