Запчасти Komatsu WA700-3 КРЕПЛЕНИЕ И ПАТРУБКИ КОНДИЦИОНЕРА (ЛИНИЯ КОМПРЕССОРА)(№-7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

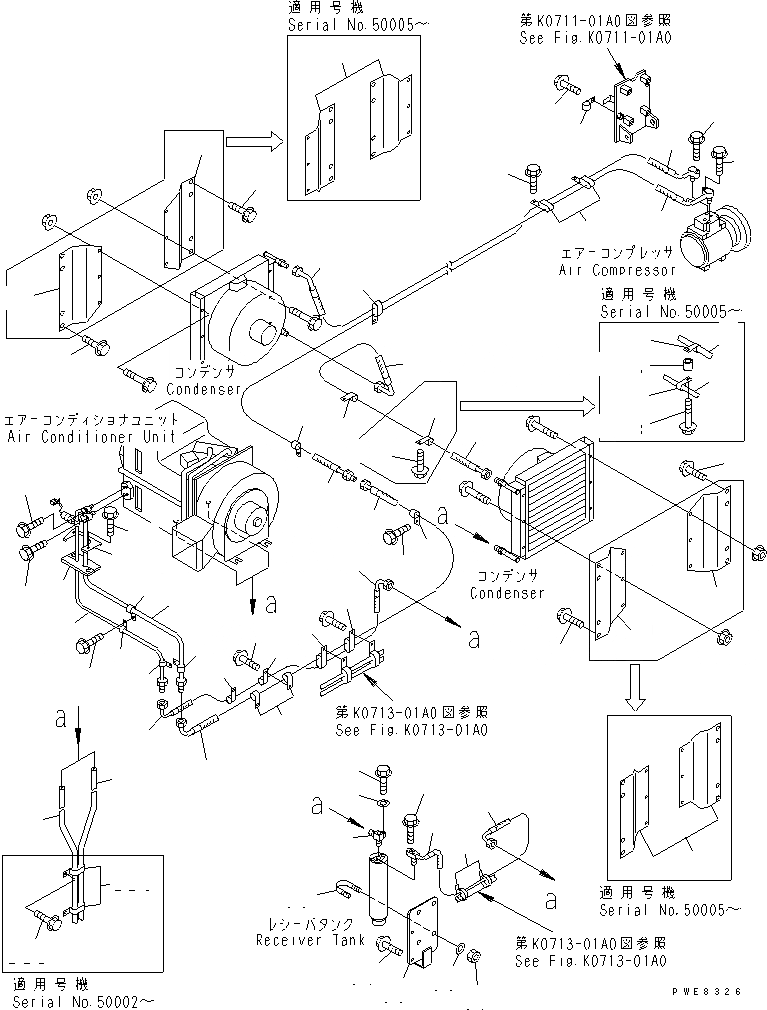

Схема запчастей Komatsu WA700-3 - КРЕПЛЕНИЕ И ПАТРУБКИ КОНДИЦИОНЕРА (ЛИНИЯ КОМПРЕССОРА)(№-7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
2
3
3
3
4
4
5
6
7
7
8
8
9
10
10
11
11
12
13
13
14
14
14
14
15
15
15
16
16
16
16
17
17
17
17
18
19
20
21
22
22A
22B
22C
22D
23
23
24
24
25
26
27
28
29
30
31
31
31
31
31
31
32
32
32
32
33
34
35
36
37

Артикул

Название

Примечание

Количество

1

428-S62-2130

HOSE

SN: 51002-UP

1шт.

1

428-S62-1130

HOSE

SN: 50001-51001

1шт.

2

428-S62-2140

HOSE

SN: 51002-UP

1шт.

2

428-S62-1140

HOSE

SN: 50001-51001

1шт.

3

428-S62-2150

HOSE

SN: 51002-UP

1шт.

3

428-S62-1150

HOSE

SN: 50001-51001

1шт.

4

428-S62-2110

HOSE

SN: 50001-UP

1шт.

5

427-S62-2171

TUBE,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

5

20Y-979-3150

O-RING,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

5

421-07-21810

SWITCH,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

5

421-07-21820

WIRING HARNESS,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

6

427-S62-2160

TUBE,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

6

20Y-979-3130

O-RING,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

7

428-S62-2120

HOSE

SN: 50001-UP

1шт.

8

428-S62-2170

HOSE

SN: 51002-UP

1шт.

8

428-S62-1170

HOSE

SN: 50001-51001

1шт.

9

419-S62-2250

JOINT

SN: 50001-UP

1шт.

9

20Y-979-3150

O-RING

SN: 50001-UP

1шт.

10

01435-00630

BOLT

SN: 50001-UP

2шт.

11

01435-00625

BOLT

SN: 50001-UP

2шт.

12

01643-30623

WASHER

SN: 50001-UP

1шт.

13

04434-51510

CLIP

SN: 50001-UP

2шт.

14

04434-51910

CLIP

SN: 50001-UP

3шт.

15

04434-52110

CLIP

SN: 50002-UP

4шт.

15

04434-52212

CLIP

SN: 50001-50001

4шт.

16

04435-52212

CLIP

SN: 50001-UP

5шт.

17

01435-01016

BOLT

SN: 50001-UP

9шт.

18

04434-51410

CLIP

SN: 50001-UP

1шт.

19

01435-01020

BOLT

SN: 50001-UP

1шт.

20

07287-01031

HOSE

SN: 50001-UP

1шт.

21

07287-01032

HOSE

SN: 50001-UP

1шт.

22

08034-20536

BAND

SN: 50001-UP

2шт.

22A

20T-03-11130

SPACER

SN: 50002-UP

1шт.

22B

01435-01055

BOLT

SN: 50002-UP

1шт.

22C

04435-51410

CLIP

SN: 50002-UP

2шт.

22D

01435-01016

BOLT

SN: 50002-UP

1шт.

23

04434-50810

CLIP,SEE FIG. K4010-17A0

SN: 50001-51000

2шт.

24

04434-51610

CLIP,SEE FIG. K4010-17A0

SN: 50001-51000

2шт.

25

01435-01016

BOLT,SEE FIG. K4010-17A0

SN: 50001-51000

2шт.

26

01435-00630

BOLT,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

27

01435-00630

BOLT,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

28

421-07-23950

PLATE,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

29

421-07-23980

SHEET,SEE FIG. K4010-17A0

SN: 50001-51000

1шт.

30

01435-00610

BOLT,SEE FIG. K4010-17A0

SN: 50001-51000

2шт.

31

428-T46-1111

PLATE

SN: 50005-UP

4шт.

31

0

PLATE

SN: 50001-50004

4шт.

32

01435-01220

BOLT

SN: 50001-UP

8шт.

33

428-S62-1111

BRACKET

SN: 50001-UP

1шт.

34

01435-00820

BOLT

SN: 50001-UP

2шт.

35

07283-36155

CLIP

SN: 50001-UP

2шт.

36

01643-31032

WASHER

SN: 50001-UP

4шт.

37

01597-01009

NUT

SN: 50001-UP

4шт.

Выбрано товаров: 52
