Запчасти Komatsu WA700-3 ГИДРОЛИНИЯ РУЛЕВОГО УПРАВЛЕНИЯ (ВОЗВРАТН. ЛИНИЯ)(№-7) ГИДРАВЛИКА

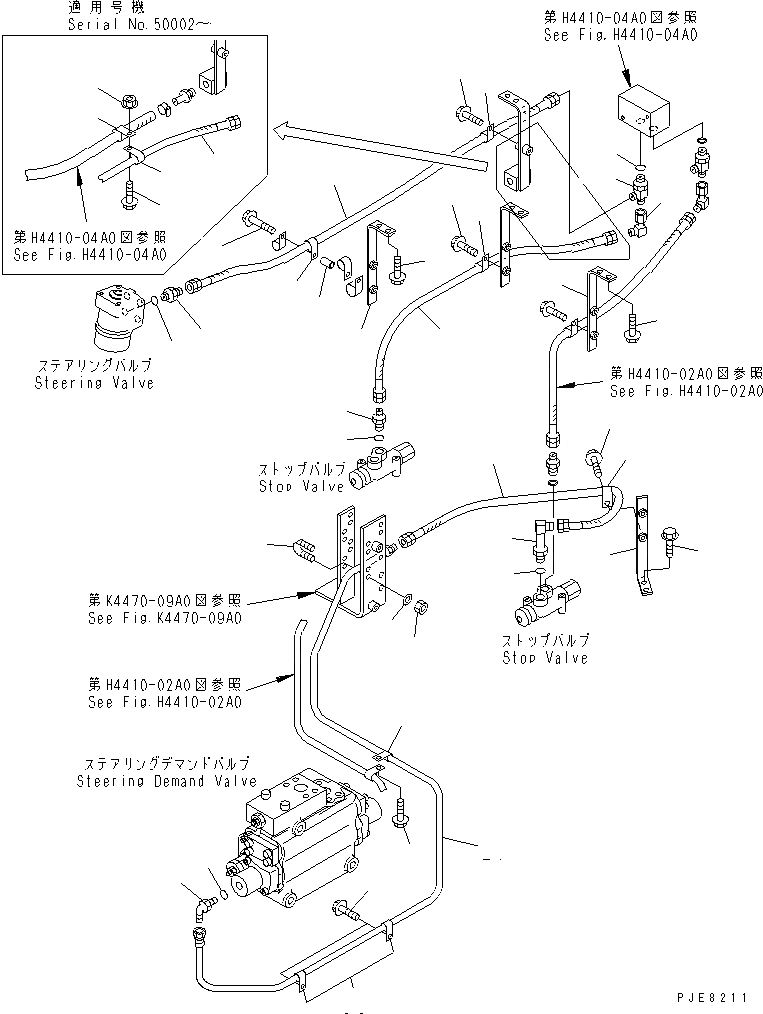

Схема запчастей Komatsu WA700-3 - ГИДРОЛИНИЯ РУЛЕВОГО УПРАВЛЕНИЯ (ВОЗВРАТН. ЛИНИЯ)(№-7) ГИДРАВЛИКА
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
15A
15B
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34

Артикул

Название

Примечание

Количество

1

415-62-11560

O-RING,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

2

415-62-11550

NIPPLE,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

3

07102-20313

HOSE,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

4

04434-51810

CLIP,SEE FIG. K4010-04A0

SN: 50001-51000

2шт.

5

01435-01016

BOLT,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

6

01435-01020

BOLT,SEE FIG. K4010-04A0

SN: 50001-51000

2шт.

7

428-62-21110

BRACKET,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

8

01435-01050

BOLT,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

9

419-43-17910

SPACER,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

10

415-62-11350

ELBOW,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

11

415-62-11571

TEE,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

12

07002-12034

O-RING,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

13

07102-20310

HOSE,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

14

04434-51810

CLIP,SEE FIG. K4010-04A0

SN: 50002-51000

2шт.

14

04434-51810

CLIP

SN: 50001-50001

1шт.

15

01435-01016

BOLT,SEE FIG. K4010-04A0

SN: 50002-51000

2шт.

15

01435-01016

BOLT

SN: 50001-50001

1шт.

15A

01584-01008

NUT,SEE FIG. K4010-04A0

SN: 50002-51000

1шт.

15B

04434-52511

CLIP,SEE FIG. K4010-04A0

SN: 50002-51000

1шт.

16

428-62-21110

BRACKET,SEE FIG. K4010-04A0

SN: 50001-51000

1шт.

17

01435-01020

BOLT,SEE FIG. K4010-04A0

SN: 50001-51000

2шт.

18

07230-20315

UNION

SN: 50001-UP

1шт.

19

07002-22034

O-RING

SN: 50001-UP

1шт.

20

07002-22034

O-RING

SN: 50001-UP

1шт.

21

20R-62-11360

ELBOW

SN: 50001-UP

1шт.

22

07102-20309

HOSE

SN: 50001-UP

1шт.

23

04434-51810

CLIP

SN: 50001-UP

1шт.

24

01435-01016

BOLT

SN: 50001-UP

1шт.

25

428-62-21110

BRACKET

SN: 50001-UP

1шт.

26

01435-01020

BOLT

SN: 50001-UP

2шт.

27

428-S33-1410

TUBE

SN: 50001-UP

1шт.

28

07283-31529

CLIP

SN: 50001-UP

1шт.

29

01643-30823

WASHER

SN: 50001-UP

2шт.

30

01596-00807

NUT

SN: 50001-UP

2шт.

31

07235-10315

ELBOW

SN: 50001-UP

1шт.

32

07002-22034

O-RING

SN: 50001-UP

1шт.

33

04434-51510

CLIP

SN: 50001-UP

3шт.

34

01435-01016

BOLT

SN: 50001-UP

3шт.

Выбрано товаров: 38
