Запчасти Komatsu WA700-3 КАПОТ (НИЖН. ДВЕРЬ ЛЕВ.) (СПЕЦ-Я TBG)(№-7) ЧАСТИ КОРПУСА

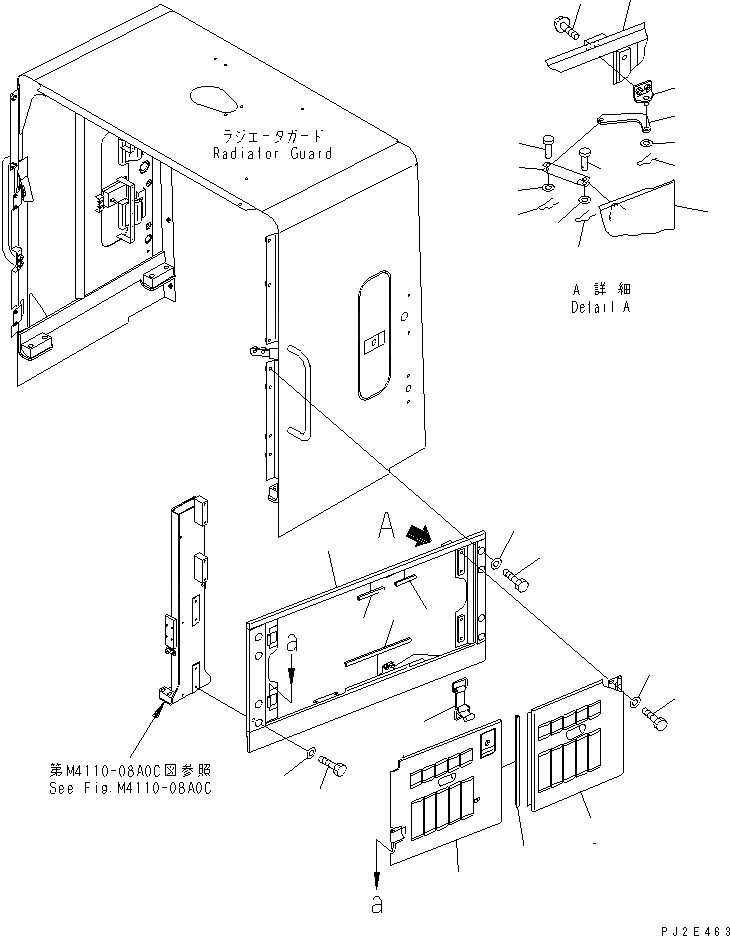

Схема запчастей Komatsu WA700-3 - КАПОТ (НИЖН.  ДВЕРЬ ЛЕВ.) (СПЕЦ-Я TBG)(№-7) ЧАСТИ КОРПУСА
1
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

Артикул

Название

Примечание

Количество

1

428-Z84-3982

COVER

SN: 54006-UP

1шт.

1

428-Z84-3981

COVER

SN: 51002-54005

1шт.

2

01010-81225

BOLT

SN: 50001-UP

4шт.

3

01010-81230

BOLT

SN: 50001-UP

4шт.

4

01643-31232

WASHER

SN: 50001-UP

8шт.

5

428-Z90-3321

DOOR,L.H.

SN: 51002-UP

1шт.

5

427-54-21680

HINGE (WELDED)

SN: 50001-UP

2шт.

5

421-54-11364

LOCK ASS'Y (WELDED)

SN: 50001-UP

1шт.

6

428-Z90-3331

DOOR,L.H.

SN: 51002-UP

1шт.

6

416-09-12310

HINGE (WELDED)

SN: 50001-UP

2шт.

7

01010-81220

BOLT

SN: 50001-UP

4шт.

8

01643-31232

WASHER

SN: 50001-UP

4шт.

9

22W-54-11470

BAND

SN: 51002-UP

1шт.

10

427-T86-2541

BAR

SN: 50001-UP

1шт.

11

427-T86-2561

PLATE

SN: 50001-UP

1шт.

12

427-54-21621

BRACKET

SN: 51002-UP

1шт.

13

01435-01025

BOLT

SN: 50001-UP

2шт.

14

04052-11038

PIN,SNAP

SN: 50001-UP

1шт.

15

01640-21016

WASHER

SN: 50001-UP

1шт.

16

04205-31025

PIN

SN: 50001-UP

1шт.

17

04052-11038

PIN,SNAP

SN: 50001-UP

1шт.

18

01640-21016

WASHER

SN: 50001-UP

1шт.

19

04205-31025

PIN

SN: 50001-UP

1шт.

20

04052-11038

PIN,SNAP

SN: 50001-UP

1шт.

21

01640-21016

WASHER

SN: 50001-UP

1шт.

22

427-T86-2571

SEAL,DOOR

SN: 50001-UP

1шт.

23

22T-54-19131

SEAL,DOOR

SN: 50001-UP

1шт.

24

23S-54-27470

SEAL,DOOR

SN: 50001-UP

1шт.

25

22T-54-24280

SHEET

SN: 50001-UP

1шт.

Выбрано товаров: 29
