WA700-3 S/N 50001-UP (TBG Spec.)
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ПОЛ Э/ПРОВОДКА (РЕЛЕ И ПРЕДОХРАНИТЕЛИ) (С УПРАВЛЕНИЕМ ДЖОЙСТИКОМ)(№-)

Запчасти Komatsu WA700-3 ПОЛ Э/ПРОВОДКА (РЕЛЕ И ПРЕДОХРАНИТЕЛИ) (С УПРАВЛЕНИЕМ ДЖОЙСТИКОМ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

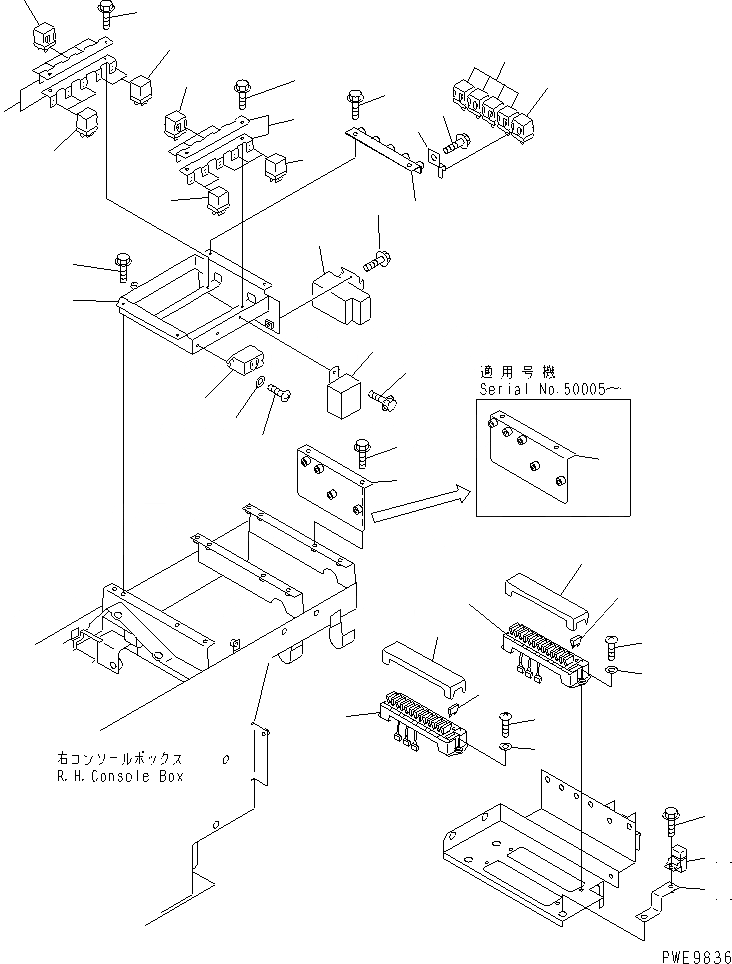

Схема запчастей Komatsu WA700-3 - ПОЛ Э/ПРОВОДКА (РЕЛЕ И ПРЕДОХРАНИТЕЛИ) (С УПРАВЛЕНИЕМ ДЖОЙСТИКОМ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
1
1
1
2
2
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29

№

Артикул

Название

Примечание

Количество

1

569-06-61960

RELAY

SN: 50001-51000

24шт.

2

569-06-61970

RELAY

SN: 50001-51000

3шт.

3

569-06-61180

BRACKET,SEE FIG. K4010-43A1

SN: 50001-51000

4шт.

4

01435-00616

BOLT,SEE FIG. K4010-43A1

SN: 50001-51000

4шт.

5

287-06-16420

BRACKET

SN: 50001-51000

7шт.

6

01435-00608

BOLT

SN: 50001-51000

7шт.

7

427-06-22710

PLATE

SN: 50001-51000

1шт.

8

01435-00616

BOLT

SN: 50001-51000

2шт.

9

427-06-22311

PLATE

SN: 50005-51000

1шт.

9

0

PLATE

SN: 50001-50004

1шт.

10

01435-00616

BOLT

SN: 50001-51000

2шт.

11

421-06-22461

FUSE BOX ASS'Y,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

11

0

BOX,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

11

0

TERMINAL,SEE FIG. K4010-43A1

SN: 50001-51000

30шт.

12

08041-01000

FUSE, 10A,SEE FIG. K4010-43A1

SN: 50001-51000

12шт.

12

08041-02000

FUSE, 20A,SEE FIG. K4010-43A1

SN: 50001-51000

3шт.

13

428-06-22320

FUSE BOX ASS'Y,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

13

0

BOX,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

13

0

TERMINAL,SEE FIG. K4010-43A1

SN: 50001-51000

30шт.

14

08041-01000

FUSE, 10A,SEE FIG. K4010-43A1

SN: 50001-51000

6шт.

14

08041-02000

FUSE, 20A,SEE FIG. K4010-43A1

SN: 50001-51000

7шт.

14

08041-03000

FUSE, 30A,SEE FIG. K4010-43A1

SN: 50001-51000

2шт.

15

01220-40516

SCREW,SEE FIG. K4010-43A1

SN: 50001-51000

4шт.

16

01641-20508

WASHER,SEE FIG. K4010-43A1

SN: 50001-51000

4шт.

17

283-06-16120

COVER,SEE FIG. K4010-43A1

SN: 50001-51000

2шт.

18

425-06-11310

FUSE ASS'Y,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

19

428-06-22330

BRACKET,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

20

01435-00612

BOLT,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

21

421-06-21210

BRACKET,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

22

01435-00610

BOLT,SEE FIG. K4010-43A1

SN: 50001-51000

4шт.

23

421-06-26220

RELAY,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

24

01435-00610

BOLT,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

25

416-06-22250

FLASHER,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

26

01435-00610

BOLT,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

27

207-06-31160

BUZZER,SEE FIG. K4010-43A1

SN: 50001-51000

1шт.

28

01220-40412

SCREW,SEE FIG. K4010-43A1

SN: 50001-51000

2шт.

29

01640-20408

WASHER,SEE FIG. K4010-43A1

SN: 50001-51000

2шт.
