WA700-3 S/N 50001-UP (TBG Spec.)
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ПОЛ Э/ПРОВОДКА (ПОЛ ЛИНИЯ) (С УПРАВЛЕНИЕМ ДЖОЙСТИКОМ)(№-)

Запчасти Komatsu WA700-3 ПОЛ Э/ПРОВОДКА (ПОЛ ЛИНИЯ) (С УПРАВЛЕНИЕМ ДЖОЙСТИКОМ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

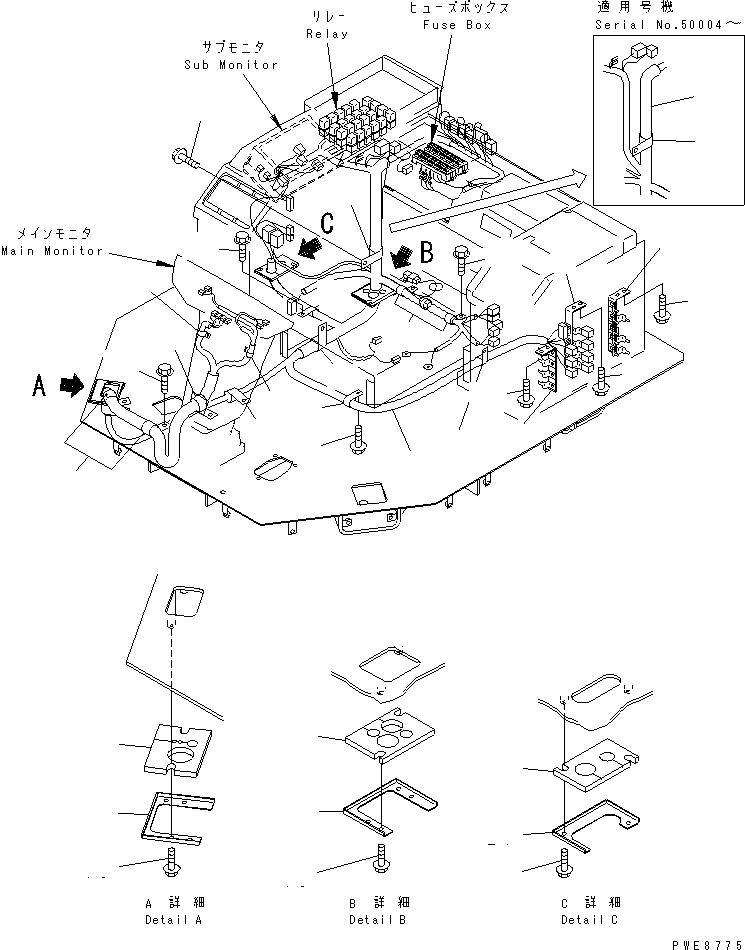

Схема запчастей Komatsu WA700-3 - ПОЛ Э/ПРОВОДКА (ПОЛ ЛИНИЯ) (С УПРАВЛЕНИЕМ ДЖОЙСТИКОМ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28

№

Артикул

Название

Примечание

Количество

1

428-06-22313

WIRING HARNESS

SN: 50010-51000

1шт.

1

0

WIRING HARNESS

SN: 50004-50009

1шт.

1

0

WIRING HARNESS

SN: 50001-50003

1шт.

2

428-06-22410

BRACKET,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

3

01435-01016

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

4

421-06-22950

BRACKET,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

5

01435-01016

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

6

08036-02514

CLIP,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

7

01435-01016

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

8

426-06-22510

SHEET,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

9

419-06-22530

PLATE,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

10

01435-00610

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

11

421-06-22540

SHEET,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

12

419-06-22530

PLATE,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

13

01435-00610

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

14

281-01-13180

CLIP,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

15

01435-01016

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

16

08036-02514

CLIP,SEE FIG. K4010-41A1

SN: 50001-51000

3шт.

17

01435-01016

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

3шт.

18

421-06-22660

BRACKET,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

19

01435-01016

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

20

425-06-22740

SHEET,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

21

421-06-22731

PLATE,SEE FIG. K4010-41A1

SN: 50014-51000

1шт.

21

0

PLATE

SN: 50001-50013

1шт.

22

01435-00610

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

23

08036-02514

CLIP,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

24

01435-01016

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

25

04434-52712

CLIP,SEE FIG. K4010-41A1

SN: 50001-51000

2шт.

26

04434-53412

CLIP,SEE FIG. K4010-41A1

SN: 50001-51000

5шт.

27

427-06-11180

CLAMP,SEE FIG. K4010-41A1

SN: 50001-51000

1шт.

28

01435-01016

BOLT,SEE FIG. K4010-41A1

SN: 50001-51000

6шт.

Выбрано товаров: 31
