Запчасти Komatsu WA700-3 ПЕРЕДНИЙ МОСТ (ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ)(№-7) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

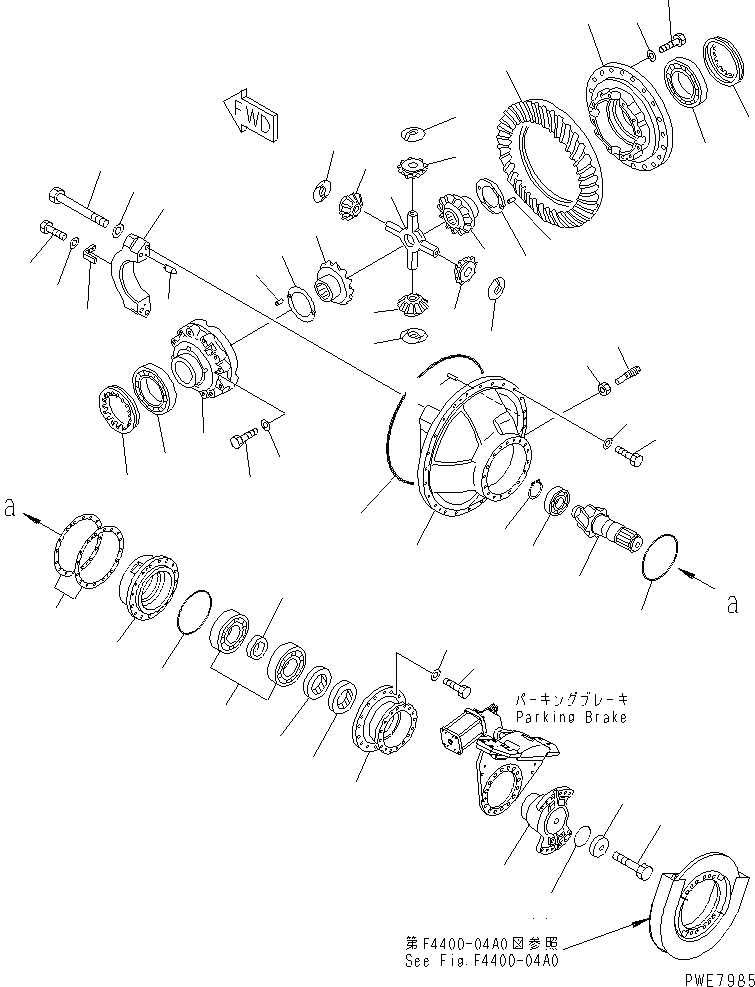

Схема запчастей Komatsu WA700-3 - ПЕРЕДНИЙ МОСТ (ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ)(№-7) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
4
4
4
5
5
6
6
6
6
7
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

Артикул

Название

Примечание

Количество

|$1

428-22-20100

FRONT AXLE ASS'Y

SN: 50046-UP

1шт.

|$2

428-22-20000

FRONT AXLE ASS'Y

SN: 50001-50045

1шт.

|$$3

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4400-01A0 TO F4400-08A0.

-1шт.

|$9

428-22-21000

DIFFERENTIAL ASS'Y

SN: 50001-UP

1шт.

|$10

428-22-11203

GEAR ASS'Y

SN: 50001-UP

1шт.

1

0

PINION

SN: 50001-UP

1шт.

2

0

GEAR,BEVEL

SN: 50001-UP

1шт.

3

428-22-11410

SHAFT

SN: 50001-UP

1шт.

4

428-22-11420

PINION

SN: 50001-UP

4шт.

5

428-22-11431

GEAR

SN: 50001-UP

2шт.

6

428-22-11550

WASHER

SN: 50001-UP

4шт.

7

428-22-11530

WASHER

SN: 50001-UP

2шт.

|$18

428-22-11503

CASE ASS'Y

SN: 50001-UP

1шт.

8

0

CASE

SN: 50001-UP

1шт.

9

0

CASE

SN: 50001-UP

1шт.

10

01011-62035

BOLT

SN: 50001-UP

12шт.

11

01643-32060

WASHER

SN: 50001-UP

12шт.

12

175-21-12180

PIN

SN: 50001-UP

4шт.

13

428-22-11850

BEARING

SN: 50001-UP

2шт.

14

01010-62065

BOLT

SN: 50001-UP

28шт.

15

01643-32060

WASHER

SN: 50001-UP

28шт.

|$27

428-22-11101

CARRIER ASS'Y

SN: 50001-UP

1шт.

16

0

CARRIER

SN: 50001-UP

1шт.

17

0

CAP

SN: 50001-UP

2шт.

18

01011-62455

BOLT

SN: 50001-UP

8шт.

19

01643-32460

WASHER

SN: 50001-UP

8шт.

20

423-22-11161

PIN

SN: 50001-UP

4шт.

21

428-22-11140

NUT

SN: 50001-UP

2шт.

22

428-22-11150

LOCK

SN: 50001-UP

2шт.

23

01010-31235

BOLT

SN: 50001-UP

4шт.

24

01643-31232

WASHER

SN: 50001-UP

4шт.

25

428-22-11181

SCREW

SN: 50001-UP

1шт.

26

01582-03024

NUT

SN: 50001-UP

1шт.

27

428-22-11130

CAGE

SN: 50001-UP

1шт.

28

428-22-11810

BEARING

SN: 50001-UP

2шт.

29

428-22-11820

SPACER

SN: 50001-UP

1шт.

30

07000-15300

O-RING

SN: 50001-UP

1шт.

31

428-22-05030

SHIM ASS'Y

SN: 50001-UP

1шт.

31

428-22-11390

SHIM, 0.2MM

SN: 50001-UP

2шт.

31

428-22-11380

SHIM, 0.3MM

SN: 50001-UP

4шт.

31

428-22-11370

SHIM, 0.5MM

SN: 50001-UP

4шт.

32

428-22-11830

BEARING

SN: 50001-UP

1шт.

33

04064-07525

RING,SNAP

SN: 50001-UP

1шт.

34

428-22-11330

CAGE

SN: 50001-UP

1шт.

35

428-22-11760

SEAL,DUST

SN: 50001-UP

1шт.

36

428-22-11751

SEAL,OIL

SN: 50001-UP

1шт.

37

07000-15300

O-RING

SN: 50001-UP

1шт.

38

01010-62085

BOLT

SN: 50001-UP

16шт.

39

01643-32060

WASHER

SN: 50001-UP

16шт.

40

428-22-11230

COUPLING

SN: 50001-UP

1шт.

41

428-22-11260

O-RING

SN: 50001-UP

1шт.

42

428-22-11240

HOLDER

SN: 50001-UP

1шт.

43

01011-63070

BOLT

SN: 50001-UP

1шт.

44

01010-62060

BOLT

SN: 50001-UP

24шт.

45

01643-32060

WASHER

SN: 50001-UP

24шт.

46

04020-01842

PIN,DOWEL

SN: 50001-UP

1шт.

47

428-22-11280

O-RING

SN: 50001-UP

1шт.

Выбрано товаров: 57
