Запчасти Komatsu WA700-3 ТРАНСМИССИЯ 2 И 3 МУФТА ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

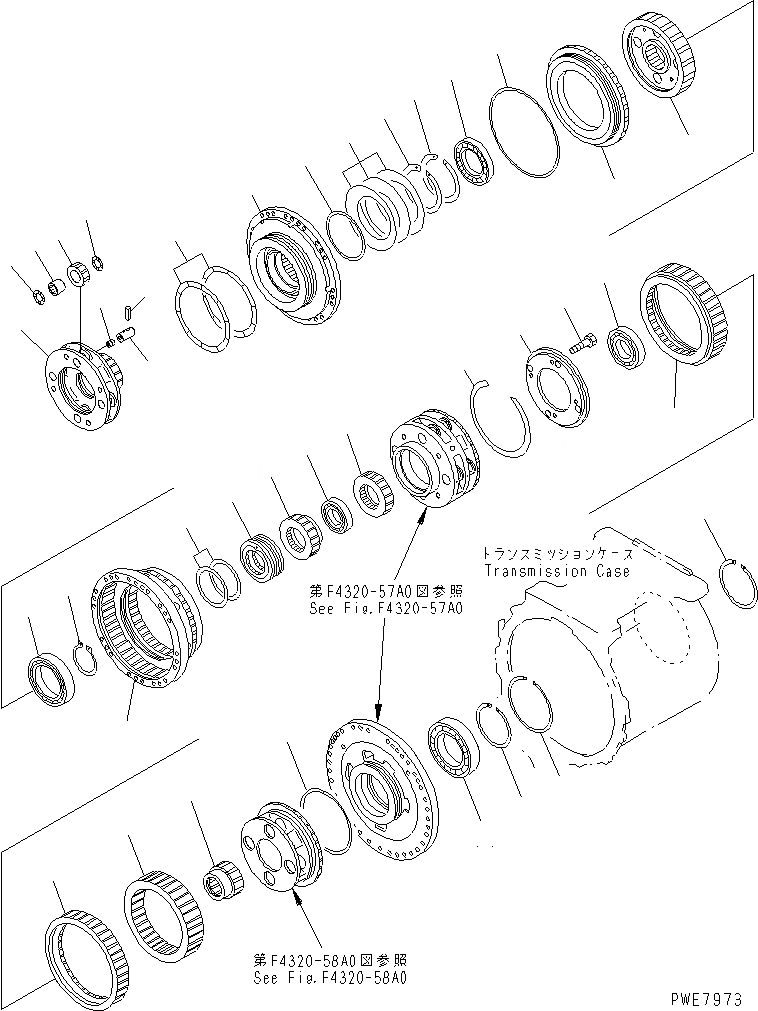

Схема запчастей Komatsu WA700-3 - ТРАНСМИССИЯ 2 И 3 МУФТА ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$3

428-15-21001

TRANSMISSION ASS'Y

SN: 51001-UP

1шт.

|$4

428-15-21000

TRANSMISSION ASS'Y

SN: 50001-51000

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-68A0.

-1шт.

1

426-15-12330

CARRIER

SN: 50001-UP

1шт.

|$8

426-15-00150

SHAFT ASS'Y

SN: 50001-UP

4шт.

2

0

SHAFT

SN: 50001-UP

1шт.

3

07043-70108

PLUG

SN: 50001-UP

1шт.

4

426-15-12431

GEAR

SN: (10065)-UP

4шт.

4

426-15-12430

GEAR

SN: 50001-(10064)

4шт.

5

426-15-12962

BEARING

SN: 50049-UP

4шт.

5

426-15-12961

BEARING

SN: 50001-50048

4шт.

6

09233-13220

WASHER

SN: 50001-UP

8шт.

7

04025-00624

PIN

SN: 50001-UP

4шт.

8

428-15-19261

RING,SEAL

SN: 50001-UP

1шт.

9

04071-00220

RING

SN: 50001-UP

1шт.

10

04070-00160

RING

SN: 50001-UP

1шт.

11

06000-06932

BEARING

SN: 50001-UP

1шт.

12

04071-00130

RING

SN: 50001-UP

1шт.

13

428-15-11211

HOUSING

SN: 50001-UP

1шт.

14

428-15-12781

PISTON

SN: 50001-UP

1шт.

15

562-15-19220

RING,SEAL (K3)

SN: 50001-UP

1шт.

16

103-15-12811

RING,SEAL (K3)

SN: 50001-UP

1шт.

17

426-15-19270

RING,SEAL

SN: 50001-UP

2шт.

18

712-74-Z2210

GEAR

SN: 50001-UP

1шт.

19

428-15-12660

GEAR,RING

SN: 50001-UP

1шт.

20

428-15-12650

GEAR,RING

SN: 50001-UP

1шт.

21

154-15-12670

RING,SNAP

SN: 50001-UP

1шт.

22

06000-06918

BEARING

SN: 50001-UP

1шт.

23

41E-15-12221

GEAR

SN: 50001-UP

1шт.

24

41E-15-12890

COVER

SN: 50001-UP

1шт.

25

01010-81245

BOLT

SN: 50001-UP

4шт.

26

426-15-12230

GEAR

SN: 50001-UP

1шт.

27

06000-06014

BEARING

SN: 50001-UP

1шт.

28

428-15-12850

COLLAR

SN: 50001-UP

1шт.

29

07018-11455

RING,SEAL

SN: 50001-UP

2шт.

30

06000-06924

BEARING

SN: 50001-UP

1шт.

31

04064-09530

RING

SN: 50001-UP

1шт.

32

428-15-12640

GEAR,RING

SN: 50001-UP

1шт.

33

428-15-12630

GEAR,RING

SN: 50001-UP

1шт.

34

428-15-12270

HUB

SN: 50001-UP

1шт.

35

06000-06919

BEARING

SN: 50001-UP

1шт.

36

426-15-12911

SPRING

SN: 50001-UP

3шт.

37

04070-00155

RING

SN: 50001-UP

1шт.

38

41E-15-12940

SPACER

SN: 50001-UP

1шт.

Выбрано товаров: 45
