Запчасти Komatsu WA700-3 ТРАНСМИССИЯ РЕВЕРС И 1 CARRIEER ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

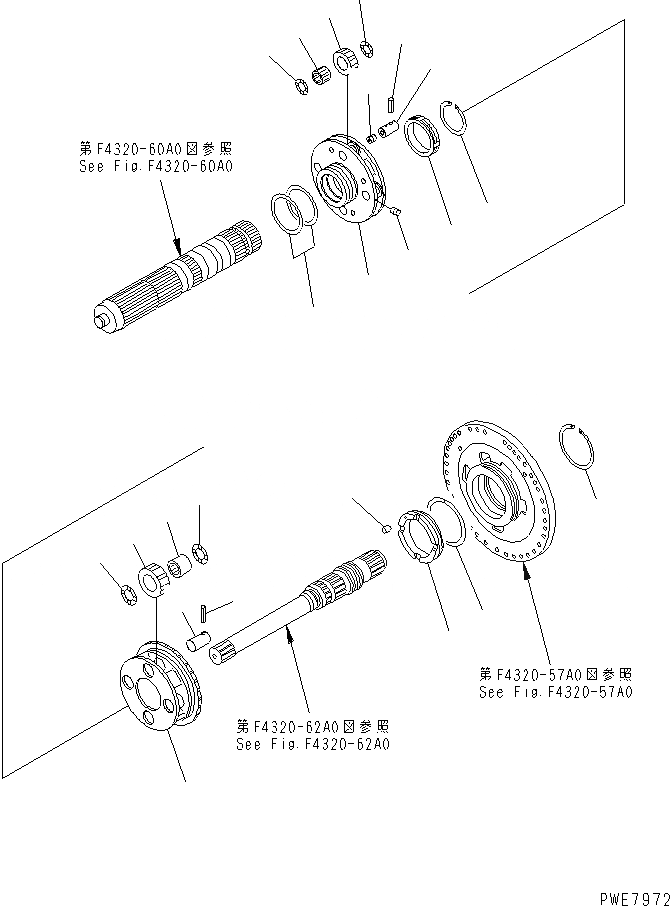

Схема запчастей Komatsu WA700-3 - ТРАНСМИССИЯ РЕВЕРС И 1 CARRIEER ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20

Артикул

Название

Примечание

Количество

|$2

428-15-21001

TRANSMISSION ASS'Y

SN: 51001-UP

1шт.

|$3

428-15-21000

TRANSMISSION ASS'Y

SN: 50001-51000

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-68A0.

-1шт.

1

428-15-12310

CARRIER

SN: 50001-UP

1шт.

2

428-15-12821

COLLAR

SN: 50001-UP

1шт.

3

04020-01024

PIN

SN: 50001-UP

1шт.

4

195-15-49240

RING

SN: 50001-UP

1шт.

5

428-15-12511

SHAFT

SN: 50001-UP

4шт.

6

04025-00624

PIN

SN: 50001-UP

8шт.

7

195-15-49430

BEARING

SN: 50001-UP

4шт.

8

195-15-32570

WASHER

SN: 50001-UP

8шт.

9

712-74-Z2410

GEAR

SN: 50001-UP

4шт.

10

428-15-19312

BEARING

SN: 50049-UP

4шт.

10

0

BEARING

SN: 50001-50048

4шт.

|$$15

(428-15-19312(4),428-15-00211(4))

-1шт.

11

428-15-12430

GEAR

SN: 50001-UP

4шт.

|$19

428-15-00200

CARRIER ASS'Y

SN: 50001-UP

1шт.

12

0

CARRIER

SN: 50001-UP

1шт.

13

145-14-11320

PLUG

SN: 50001-UP

6шт.

14

41E-15-12860

BUSHING

SN: 50001-UP

1шт.

|$23

428-15-00211

SHAFT ASS'Y

SN: 50049-UP

4шт.

|$24

0

SHAFT ASS'Y

SN: 50001-50048

4шт.

|$$23

(428-15-00211(4),428-15-19312(4))

-1шт.

15

0

SHAFT

SN: 50049-UP

1шт.

15

0

SHAFT

SN: 50001-50048

1шт.

16

145-14-11320

PLUG

SN: 50001-UP

1шт.

17

07018-11405

RING

SN: 50001-UP

2шт.

18

04070-00115

RING

SN: 50001-UP

1шт.

19

428-15-19440

WASHER

SN: 50001-UP

8шт.

20

04070-00160

RING

SN: 50001-UP

1шт.

Выбрано товаров: 30
