WA700-3 S/N 50001-UP (KA Spec.)
/
ЧАСТИ КОРПУСА
/

КАПОТ (СУППОРТ)(№-7)

Запчасти Komatsu WA700-3 КАПОТ (СУППОРТ)(№-7) ЧАСТИ КОРПУСА

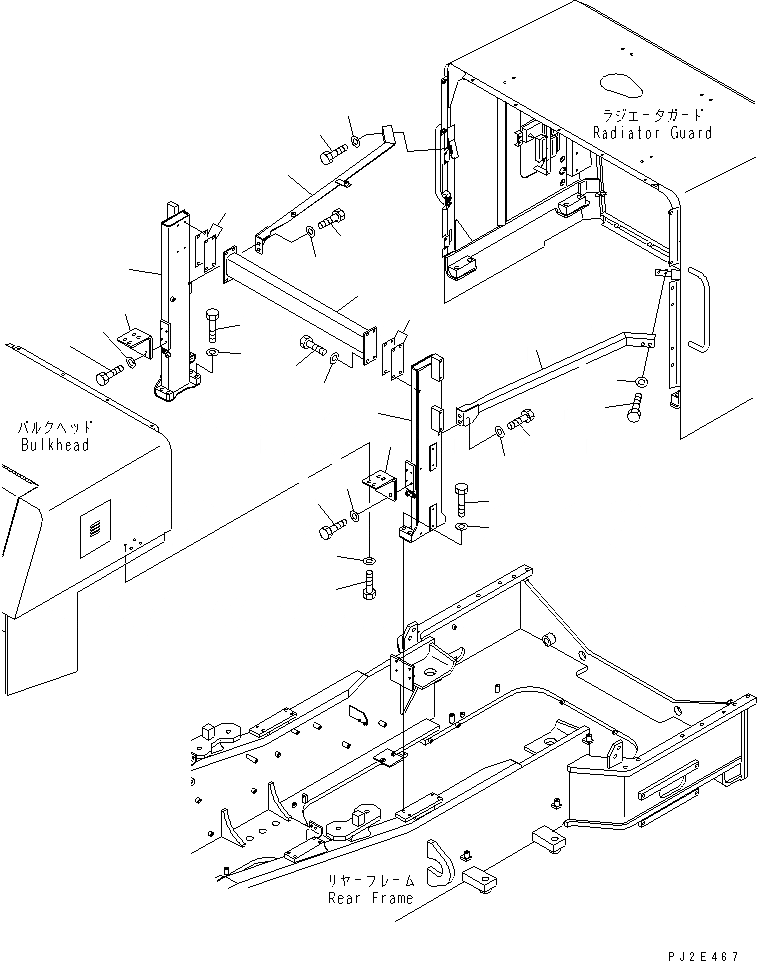

Схема запчастей Komatsu WA700-3 - КАПОТ (СУППОРТ)(№-7) ЧАСТИ КОРПУСА
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
22
23
24

№

Артикул

Название

Примечание

Количество

1

428-54-21711

BRACKET,L.H.

SN: 51002-UP

1шт.

2

01010-81265

BOLT

SN: 51002-UP

4шт.

3

01643-31232

WASHER

SN: 50050-UP

4шт.

4

428-54-21750

BRACKET

SN: 51002-UP

1шт.

5

01010-81230

BOLT

SN: 51002-UP

8шт.

6

01643-31232

WASHER

SN: 51002-UP

8шт.

7

428-54-21722

BRACKET,R.H.

SN: 51002-UP

1шт.

8

01010-81265

BOLT

SN: 51002-UP

4шт.

9

01643-31232

WASHER

SN: 50050-UP

4шт.

10

428-54-21750

BRACKET

SN: 51002-UP

1шт.

11

01010-81230

BOLT

SN: 51002-UP

8шт.

12

01643-31232

WASHER

SN: 51002-UP

8шт.

13

428-54-21181

ANGLE,L.H.

SN: 50050-UP

1шт.

14

01010-81230

BOLT

SN: 51002-UP

2шт.

15

01010-81225

BOLT

SN: 51002-UP

2шт.

16

01643-31232

WASHER

SN: 51002-UP

4шт.

17

428-54-21192

ANGLE,R.H.

SN: 50050-UP

1шт.

18

01010-81230

BOLT

SN: 50050-UP

2шт.

19

01010-81225

BOLT

SN: 51002-UP

2шт.

20

01643-31232

WASHER

SN: 50050-UP

4шт.

21

428-54-21741

BRACKET,REAR

SN: 51002-UP

1шт.

22

428-54-21780

SHIM, 1.0MM

SN: 50050-UP

6шт.

23

01010-81235

BOLT

SN: 50050-UP

8шт.

24

01643-31232

WASHER

SN: 50050-UP

8шт.

Выбрано товаров: 24
