Запчасти Komatsu WA700-3 КАПОТ (НИЖН. ДВЕРЬ ПРАВ.)(№-7) ЧАСТИ КОРПУСА

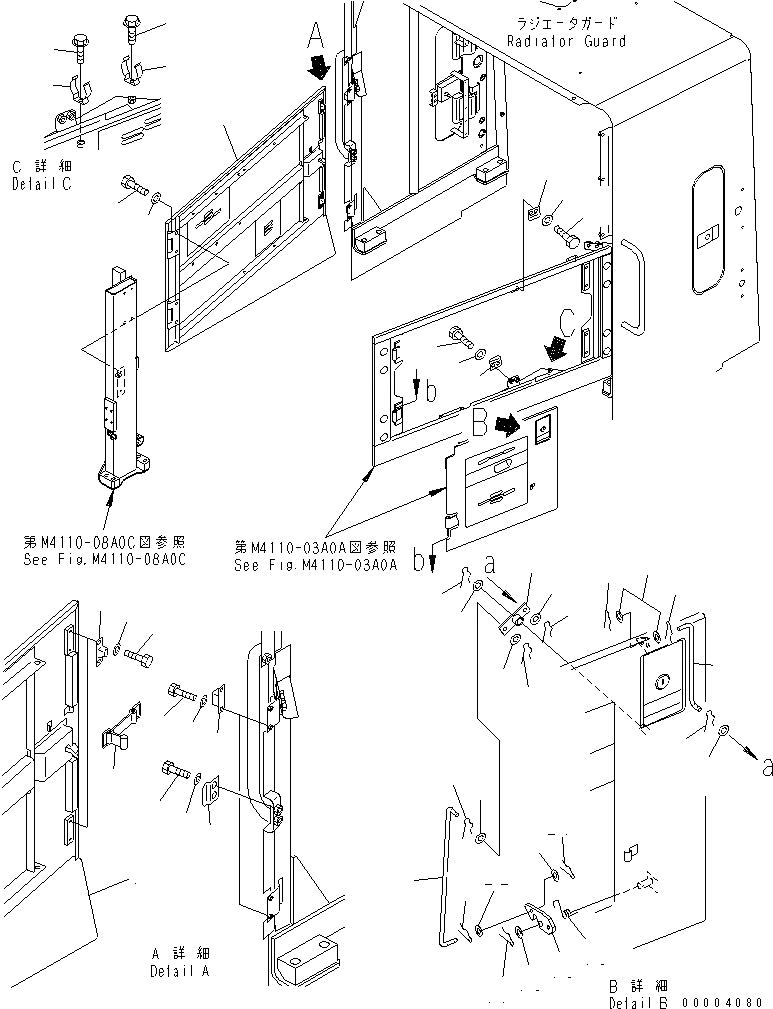

Схема запчастей Komatsu WA700-3 - КАПОТ (НИЖН.  ДВЕРЬ ПРАВ.)(№-7) ЧАСТИ КОРПУСА
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
21
21
22
22
22
22
23
24
25
26
27
27
27
27
28
28
28
29
29
30
30

Артикул

Название

Примечание

Количество

1

428-Z84-2513

DOOR,R.H.

SN: 51001-UP

1шт.

1

416-09-12310

HINGE (WELDED)

SN: 51001-UP

2шт.

1

426-54-11961

LOCK (WELDED)

SN: 50001-UP

1шт.

2

01010-81230

BOLT

SN: 50001-UP

4шт.

3

01643-31232

WASHER

SN: 50001-UP

4шт.

4

22W-54-11470

BAND

SN: 51001-UP

1шт.

5

566-54-23460

DOVE TAIL

SN: 50001-UP

2шт.

6

566-54-23470

DOVE TAIL

SN: 50001-UP

2шт.

7

01010-80612

BOLT

SN: 50001-UP

4шт.

8

01010-80616

BOLT

SN: 50001-UP

4шт.

9

01643-30623

WASHER

SN: 50001-UP

8шт.

10

426-54-11990

PLATE

SN: 50001-UP

1шт.

11

01010-81225

BOLT

SN: 50001-UP

2шт.

12

01643-31232

WASHER

SN: 50001-UP

2шт.

13

426-54-11990

PLATE

SN: 50001-UP

2шт.

14

01010-81225

BOLT

SN: 50001-UP

4шт.

15

01643-31232

WASHER

SN: 50001-UP

4шт.

16

417-54-21650

STRIKER

SN: 50001-UP

1шт.

17

04052-11038

PIN,SNAP

SN: 51001-UP

1шт.

18

01640-20610

WASHER

SN: 50001-UP

1шт.

19

417-54-21610

SPRING

SN: 50001-UP

1шт.

20

428-T86-1580

ROD

SN: 50001-UP

1шт.

21

04052-10633

PIN,SNAP

SN: 51001-UP

4шт.

22

01640-20610

WASHER

SN: 50001-UP

4шт.

23

423-54-24650

BELL CRANK

SN: 50001-UP

1шт.

24

04052-11038

PIN,SNAP

SN: 51001-UP

1шт.

25

01640-20610

WASHER

SN: 50001-UP

1шт.

26

423-54-24630

ROD

SN: 50001-UP

1шт.

27

04052-10633

PIN,SNAP

SN: 50001-UP

4шт.

28

01640-20610

WASHER

SN: 50001-UP

4шт.

29

417-54-21460

SPRING

SN: 50001-UP

2шт.

30

01435-00812

BOLT

SN: 50001-UP

2шт.

Выбрано товаров: 32
