WA700-3 S/N 50001-UP (KA Spec.)
/
ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
/

АВТОМАТИЧ. СМАЗ. (ПЕРЕДН. РАМА)(№7-)

Запчасти Komatsu WA700-3 АВТОМАТИЧ. СМАЗ. (ПЕРЕДН. РАМА)(№7-) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

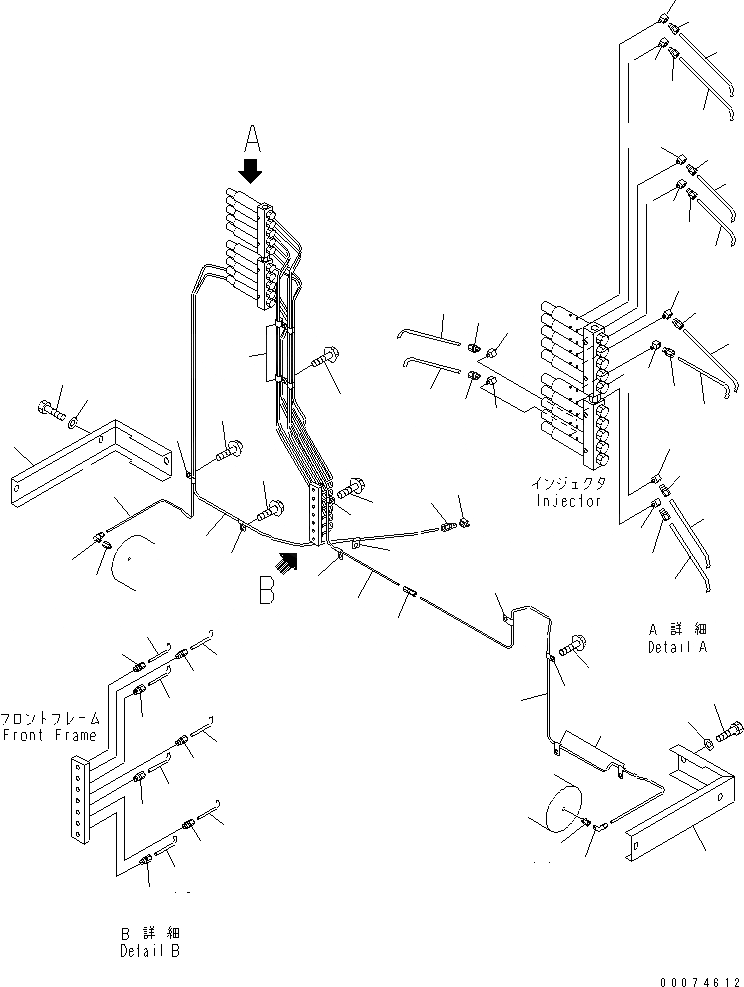

Схема запчастей Komatsu WA700-3 - АВТОМАТИЧ. СМАЗ. (ПЕРЕДН. РАМА)(№7-) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
1
2
3
3
4
5
6
6
7
8
9
10
11
12
12
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
28
29
30
31
32
32
33
34
35
36
36
37
38
39
40
40
41
42
43
44
44
45
46
47
47
48
49
49
50
51
52
52
53
54
55
55
56
56
57
57

№

Артикул

Название

Примечание

Количество

1

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

2

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

3

428-S95-2480

TUBE

SN: 51075-UP

1шт.

4

04435-50610

CLIP

SN: 51075-UP

8шт.

5

01435-01020

BOLT

SN: 51075-UP

2шт.

6

04434-50610

CLIP

SN: 51075-UP

2шт.

7

01435-01016

BOLT

SN: 51075-UP

2шт.

8

427-S95-2430

UNION

SN: 51075-UP

1шт.

9

428-S95-2490

TUBE

SN: 51075-UP

1шт.

10

561-95-63290

ELBOW

SN: 51075-UP

1шт.

11

423-70-11160

NIPPLE

SN: 51075-UP

1шт.

12

04434-50610

CLIP

SN: 51075-UP

4шт.

13

01435-01016

BOLT

SN: 51075-UP

4шт.

14

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

15

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

16

428-S95-2510

TUBE

SN: 51075-UP

1шт.

17

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

18

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

19

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

20

428-S95-2520

TUBE

SN: 51075-UP

1шт.

21

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

22

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

23

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

24

428-S95-2530

TUBE

SN: 51075-UP

1шт.

25

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

26

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

27

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

28

428-S95-2540

TUBE

SN: 51075-UP

1шт.

29

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

30

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

31

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

32

428-S95-2550

TUBE

SN: 51075-UP

1шт.

33

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

34

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

35

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

36

428-S95-2560

TUBE

SN: 51075-UP

1шт.

37

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

38

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

39

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

40

428-S95-2570

TUBE

SN: 51075-UP

1шт.

41

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

42

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

43

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

44

428-S95-2590

TUBE

SN: 51075-UP

1шт.

45

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

46

205-62-53391

ELBOW

SN: 51075-UP

1шт.

47

04434-50610

CLIP

SN: 51075-UP

2шт.

48

04435-50610

CLIP

SN: 51075-UP

1шт.

49

01435-01016

BOLT

SN: 51075-UP

3шт.

50

427-S95-2170

ELBOW

SN: 51075-UP

1шт.

51

425-S95-2120

CONNECTOR

SN: 51075-UP

1шт.

52

428-S95-2580

TUBE

SN: 51075-UP

1шт.

53

561-95-63290

ELBOW

SN: 51075-UP

1шт.

54

423-70-11160

NIPPLE

SN: 51075-UP

1шт.

55

428-S95-2471

COVER

SN: 51075-UP

2шт.

56

01010-81225

BOLT

SN: 51075-UP

6шт.

57

01643-31232

WASHER

SN: 51075-UP

6шт.

Выбрано товаров: 57
