Запчасти Komatsu WA700-1 ТРАНСМИССИЯ (1 МУФТА) ТРАНСМИССИЯ

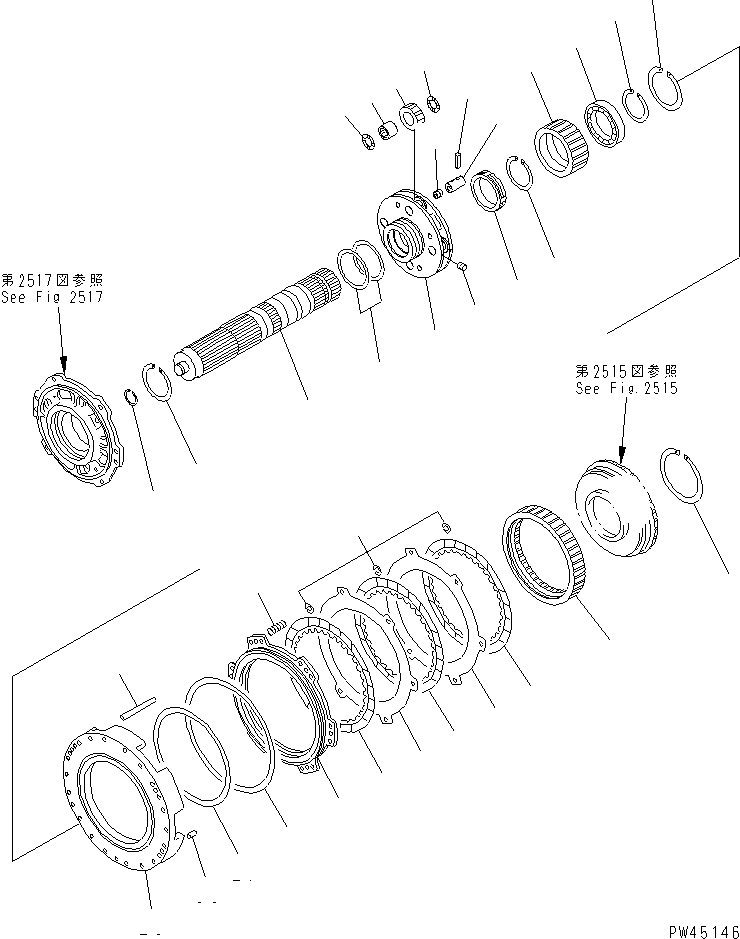

Схема запчастей Komatsu WA700-1 - ТРАНСМИССИЯ (1 МУФТА) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
23
24
25
26
27
28
29
30

Артикул

Название

Примечание

Количество

|1

428-15-00011

TRANSMISSION ASS'Y

SN: 10001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2501 TO 2525.

-1шт.

1

428-15-12120

SHAFT

SN: 10001-UP

1шт.

2

04064-01030

RING,SNAP

SN: 10001-UP

1шт.

3

07018-20353

RING,SEAL

SN: 10001-UP

1шт.

|4

428-15-00200

CARRIER ASS'Y

SN: 10001-UP

1шт.

4

0

CARRIER

SN: 10001-UP

1шт.

5

145-14-11320

PLUG

SN: 10001-UP

6шт.

6

07018-11405

RING,SEAL

SN: 10001-UP

2шт.

7

428-15-12430

GEAR

SN: 10001-UP

4шт.

8

428-15-19310

BEARING

SN: 10001-UP

4шт.

9

428-15-19440

WASHER

SN: 10001-UP

8шт.

|10

428-15-00210

SHAFT ASS'Y

SN: 10001-UP

4шт.

10

0

SHAFT

SN: 10001-UP

1шт.

11

145-14-11320

PLUG

SN: 10001-UP

1шт.

12

04025-00624

PIN,SPRING

SN: 10001-UP

4шт.

13

428-15-12250

GEAR

SN: 10001-UP

1шт.

14

41E-15-12860

BUSHING

SN: 10001-UP

1шт.

15

04070-00115

RING,SNAP

SN: 10001-UP

1шт.

16

06000-06920

BEARING

SN: 10001-UP

1шт.

17

04064-01030

RING,SNAP

SN: 10001-UP

1шт.

18

04077-00140

RING,SNAP

SN: 10001-UP

1шт.

19

04070-00160

RING,SNAP

SN: 10001-UP

1шт.

20

428-15-12610

GEAR,RING

SN: 10001-UP

1шт.

21

428-15-12810

DISC

SN: .-UP

3шт.

|21

0

DISC

SN: 10001-.

3шт.

22

428-15-12790

PLATE

SN: 10001-UP

2шт.

23

175-15-42880

SPRING

SN: 10001-UP

18шт.

24

234-15-15230

SPRING¤ (L= 52.0),(L=52)

SN: 10001-UP

12шт.

25

428-15-12770

PISTON

SN: 10001-UP

1шт.

26

155-15-12811

RING,SEAL (K3)

SN: 10001-UP

1шт.

27

582-15-19240

RING,SEAL (K3)

SN: 10001-UP

1шт.

28

428-15-11130

HOUSING

SN: 10001-UP

1шт.

29

135-15-22820

PIN,(D=15¤ L=162)

SN: 10001-UP

6шт.

30

04020-01434

PIN,DOWEL

SN: 10001-UP

2шт.

Выбрано товаров: 35
