WA700-1 S/N 10001-UP
/
ТРАНСМИССИЯ
/

КОРПУС ПЕРЕДАЧИ (/)

Запчасти Komatsu WA700-1 КОРПУС ПЕРЕДАЧИ (/) ТРАНСМИССИЯ

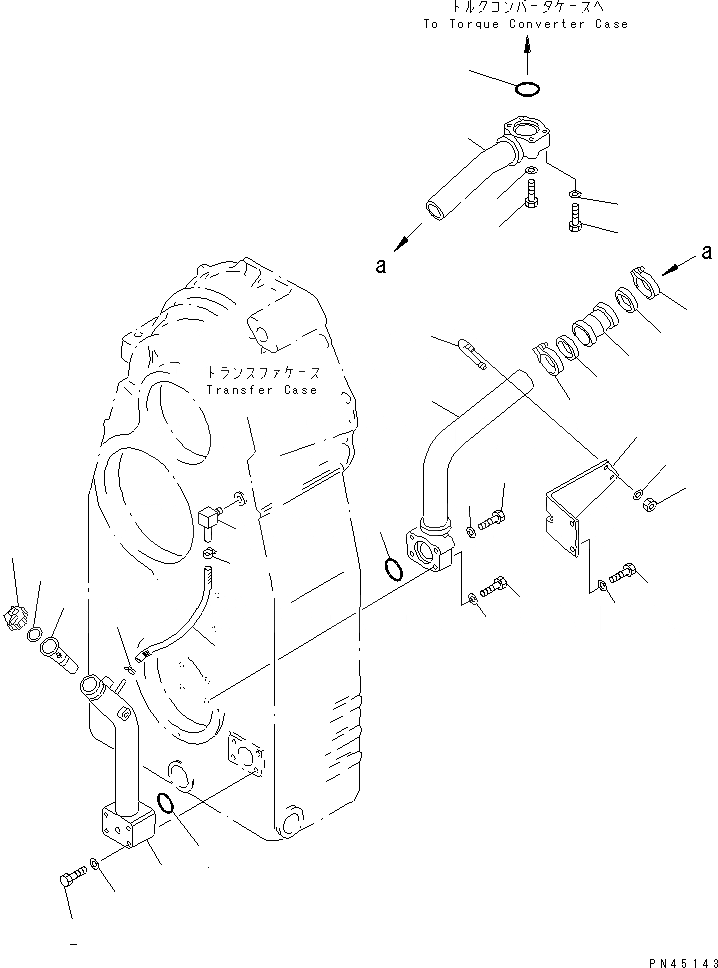

Схема запчастей Komatsu WA700-1 - КОРПУС ПЕРЕДАЧИ (/) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
15
15
15
15
16
16
17
18
19
20
21
22
23
24
24
25
25

№

Артикул

Название

Примечание

Количество

|1

428-15-00011

TRANSMISSION ASS'Y

SN: 10001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2501 TO 2525.

-1шт.

1

428-15-18111

TUBE,FILLER

SN: 10001-UP

1шт.

2

01011-51210

BOLT

SN: 10001-UP

4шт.

3

01643-31232

WASHER

SN: 10001-UP

4шт.

4

07000-73048

O-RING (K3)

SN: 10001-UP

1шт.

5

07051-00000

CAP

SN: 10001-UP

1шт.

6

07051-00003

GASKET

SN: 10001-UP

1шт.

7

07056-10045

STRAINER

SN: 10001-UP

1шт.

8

427-15-11610

ELBOW

SN: 10001-UP

1шт.

9

07260-20932

HOSE

SN: 10001-UP

1шт.

10

07281-00197

CLAMP

SN: 10001-UP

2шт.

11

428-15-13760

TUBE

SN: 10001-UP

1шт.

12

428-15-13770

TUBE

SN: 10001-UP

1шт.

13

01010-51275

BOLT

SN: 10001-UP

4шт.

14

01010-51260

BOLT

SN: 10001-UP

4шт.

15

01643-31232

WASHER

SN: 10001-UP

8шт.

16

07000-02070

O-RING (K3)

SN: 10001-UP

2шт.

17

428-15-13750

BRACKET

SN: 10001-UP

1шт.

18

01010-51240

BOLT

SN: 10001-UP

2шт.

19

01643-31232

WASHER

SN: 10001-UP

2шт.

20

07283-26155

CLIP

SN: 10001-UP

1шт.

21

01599-01011

NUT

SN: 10001-UP

2шт.

22

01643-31032

WASHER

SN: 10001-UP

2шт.

23

07332-02000

COUPLING

SN: 10001-UP

1шт.

24

07332-52000

GASKET

SN: 10001-UP

2шт.

25

07332-62000

CLAMP

SN: 10001-UP

2шт.

Выбрано товаров: 27
