WA700-1 S/N 10001-UP
/
РАМА И ЧАСТИ КОРПУСА
/

БОКОВ. КРЫШКА ДВИГ. РАМА (/)(№8-)

Запчасти Komatsu WA700-1 БОКОВ. КРЫШКА ДВИГ. РАМА (/)(№8-) РАМА И ЧАСТИ КОРПУСА

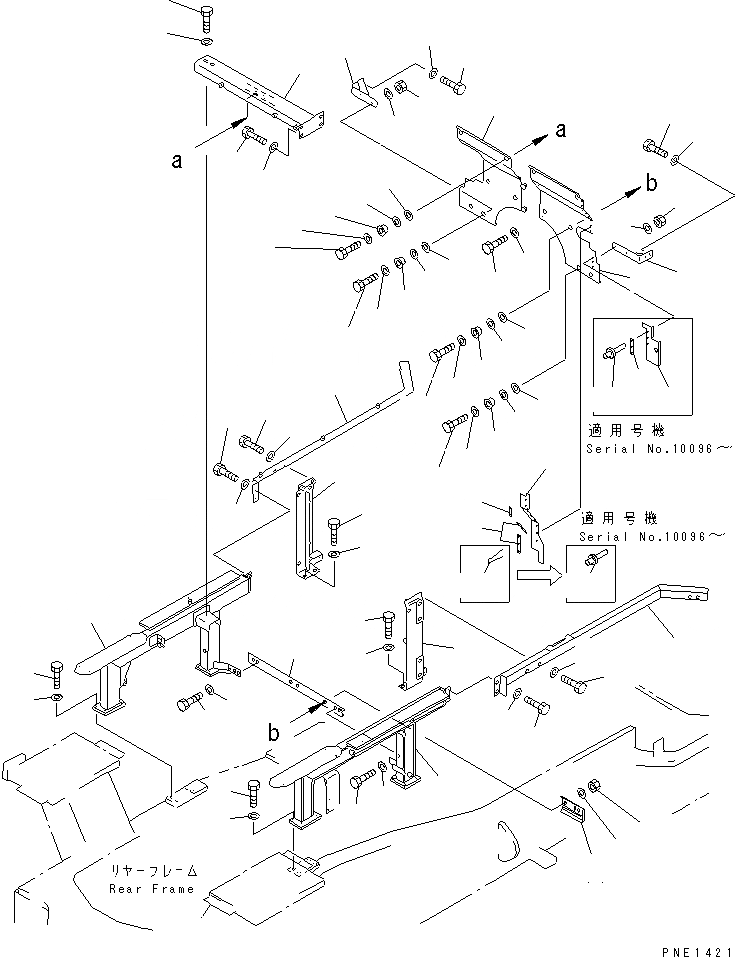

Схема запчастей Komatsu WA700-1 - БОКОВ. КРЫШКА ДВИГ. РАМА (/)(№8-) РАМА И ЧАСТИ КОРПУСА
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
19
20
20
21
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
30
31
32
32
32
32
32
32
33
33
34
34
34
34
35
35
35
35
36
36
36
36
37
38
39
40
40
41
42
43
44
45
46

№

Артикул

Название

Примечание

Количество

1

428-54-11363

BRACKET,L.H.

SN: 10081-UP

1шт.

2

428-54-11372

BRACKET,R.H.

SN: 10081-UP

1шт.

3

01010-81240

BOLT

SN: 10001-UP

16шт.

4

01643-31232

WASHER

SN: 10001-UP

16шт.

5

428-54-11393

BRACKET

SN: 10001-UP

1шт.

6

01010-81230

BOLT

SN: 10001-UP

4шт.

7

01643-31232

WASHER

SN: 10001-UP

4шт.

8

01010-81645

BOLT

SN: 10001-UP

2шт.

9

416-40-11150

WASHER

SN: 10001-UP

2шт.

10

428-54-11612

ANGLE

SN: 10081-UP

1шт.

11

01010-81230

BOLT

SN: 10001-UP

3шт.

12

01010-81245

BOLT

SN: 10081-UP

1шт.

|12

01010-81230

BOLT

SN: 10001-10080

1шт.

13

01643-31232

WASHER

SN: 10001-UP

4шт.

14

427-54-11841

BRACKET

SN: 10001-UP

2шт.

15

01010-81230

BOLT

SN: 10001-UP

4шт.

16

01643-31232

WASHER

SN: 10001-UP

4шт.

17

428-54-11181

ANGLE,L.H.

SN: 10001-UP

1шт.

18

428-54-11191

ANGLE,R.H.

SN: 10001-UP

1шт.

19

01010-81230

BOLT

SN: 10001-UP

4шт.

20

01643-31232

WASHER

SN: 10001-UP

4шт.

21

428-54-11172

BRACKET,L.H.

SN: 10001-UP

1шт.

22

428-54-11162

BRACKET,R.H.

SN: 10001-UP

1шт.

23

01010-81225

BOLT

SN: 10001-UP

12шт.

24

01643-31232

WASHER

SN: 10001-UP

12шт.

25

428-54-11573

COVER,L.H.

SN: 10096-UP

1шт.

|25

0

COVER,L.H.

SN: 10073-10095

1шт.

26

428-54-11581

COVER,R.H.

SN: 10001-UP

1шт.

|26

428-Z17-1150

COVER,(FOR MECHANICAL ENG. STOP S.)

SN: 10001-UP

1шт.

27

01010-81220

BOLT

SN: 10001-UP

3шт.

28

01643-31232

WASHER

SN: 10001-UP

3шт.

29

01010-81235

BOLT

SN: 10001-UP

7шт.

30

01010-81240

BOLT

SN: 10001-UP

4шт.

31

01010-81250

BOLT

SN: 10081-UP

1шт.

32

01643-31232

WASHER

SN: 10001-UP

12шт.

33

01580-11210

NUT

SN: 10001-UP

4шт.

34

415-46-11370

SPACER

SN: 10001-UP

12шт.

35

415-46-11380

CUSHION

SN: 10001-UP

12шт.

36

01640-22440

WASHER

SN: 10001-UP

12шт.

37

428-54-11861

RUBBER

SN: 10081-UP

1шт.

38

428-54-11850

PLATE

SN: 10081-UP

1шт.

39

428-54-11840

PLATE

SN: 10081-UP

2шт.

40

362-56-41740

RIVET

SN: 10096-UP

8шт.

|40

04050-13020

PIN,COTTER

SN: 10081-10095

8шт.

41

428-54-12980

PLATE

SN: 10081-UP

1шт.

42

01580-11210

NUT

SN: 10081-UP

2шт.

43

01643-31232

WASHER

SN: 10081-UP

2шт.

44

428-54-13460

RUBBER

SN: 10096-UP

1шт.

45

427-54-13890

PLATE

SN: 10096-UP

1шт.

46

362-56-41740

RIVET

SN: 10096-UP

3шт.

Выбрано товаров: 50
