Запчасти Komatsu WA700-1 КАПОТ(№8-) РАМА И ЧАСТИ КОРПУСА

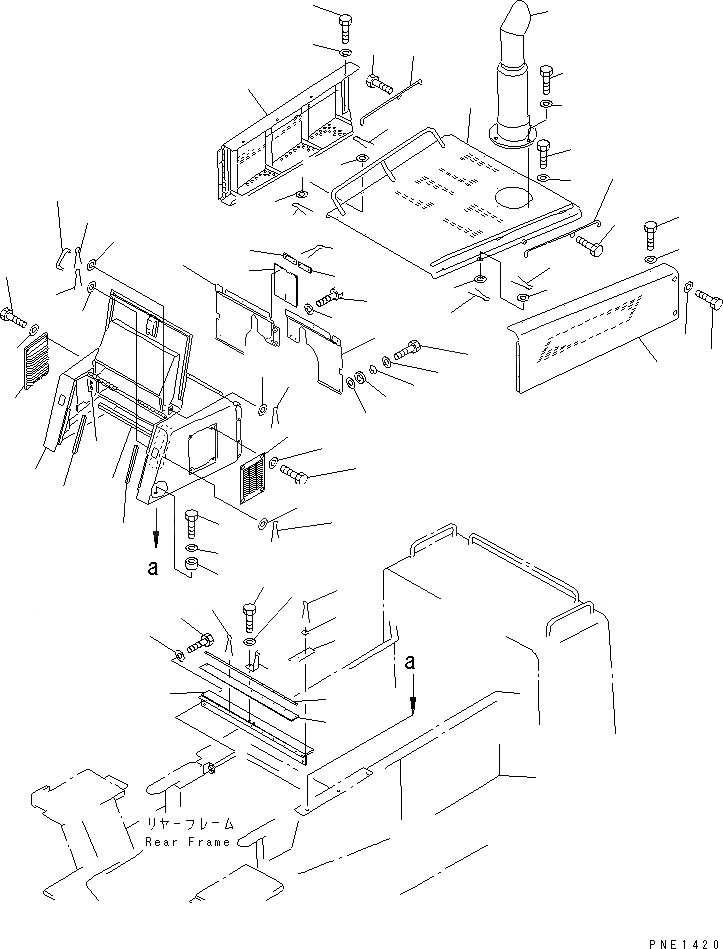

Схема запчастей Komatsu WA700-1 - КАПОТ(№8-) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
6
7
8
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
14
15
15
16
16
17
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
51
51

Артикул

Название

Примечание

Количество

1

428-54-11232

HOOD,TOP

SN: 10001-UP

1шт.

2

01010-81225

BOLT

SN: 10001-UP

9шт.

3

01643-31232

WASHER

SN: 10001-UP

9шт.

4

428-54-11343

HOOD,L.H.

SN: 10001-UP

1шт.

5

428-54-11353

HOOD,R.H.

SN: 10001-UP

1шт.

6

01010-81235

BOLT

SN: 10001-UP

8шт.

7

01010-81225

BOLT

SN: 10001-UP

12шт.

8

01643-31232

WASHER

SN: 10001-UP

20шт.

9

426-54-11141

ROD

SN: 10001-UP

2шт.

10

01643-31032

WASHER

SN: 10001-UP

4шт.

11

04050-13020

PIN,COTTER

SN: 10001-UP

4шт.

12

01010-81220

BOLT

SN: 10001-UP

2шт.

13

428-54-11133

SUPPORT

SN: 10001-UP

1шт.

14

428-54-11291

BAR

SN: 10001-UP

1шт.

15

01643-31032

WASHER

SN: 10001-UP

2шт.

16

424-09-12650

WASHER

SN: 10001-UP

2шт.

17

04050-13020

PIN,COTTER

SN: 10001-UP

4шт.

18

427-54-11650

SEAL,DOOR

SN: 10001-UP

2шт.

19

428-54-11640

SEAL,DOOR

SN: 10001-UP

1шт.

20

428-54-11630

SEAL,DOOR

SN: 10001-UP

2шт.

21

428-54-11620

SUPPORT

SN: 10001-UP

1шт.

22

01010-81230

BOLT

SN: 10001-UP

2шт.

23

01643-31232

WASHER

SN: 10001-UP

2шт.

24

428-54-11542

SUPPORT

SN: 10081-UP

1шт.

25

01010-81235

BOLT

SN: 10001-UP

4шт.

26

01643-31232

WASHER

SN: 10001-UP

4шт.

27

421-64-15110

SPACER

SN: 10001-UP

6шт.

28

01010-81260

BOLT

SN: 10001-UP

6шт.

29

01643-31232

WASHER

SN: 10001-UP

6шт.

30

426-54-15512

COVER

SN: 10081-UP

2шт.

31

01010-81225

BOLT

SN: 10001-UP

8шт.

32

01643-31232

WASHER

SN: 10001-UP

8шт.

33

428-54-11313

COVER,L.H.

SN: 10081-UP

1шт.

34

428-54-11323

COVER,R.H.

SN: 10081-UP

1шт.

35

415-46-11370

SPACER

SN: 10001-UP

8шт.

36

415-46-11380

CUSHION

SN: 10001-UP

8шт.

37

01640-22440

WASHER

SN: 10001-UP

8шт.

38

01010-81235

BOLT

SN: 10001-UP

8шт.

39

01643-31232

WASHER

SN: 10001-UP

8шт.

40

01010-81220

BOLT

SN: 10001-UP

2шт.

41

01643-31232

WASHER

SN: 10001-UP

2шт.

42

428-02-11120

STACK,MUFFLER

SN: 10001-UP

1шт.

43

01010-81235

BOLT

SN: 10001-UP

4шт.

44

01643-31232

WASHER

SN: 10001-UP

4шт.

45

428-54-11870

RUBBER

SN: 10081-UP

2шт.

46

428-54-11850

PLATE

SN: 10081-UP

2шт.

47

428-54-11930

RUBBER

SN: 10081-UP

1шт.

48

428-54-11940

PLATE

SN: 10081-UP

1шт.

49

428-54-12930

RUBBER

SN: 10081-UP

2шт.

50

427-54-13880

PLATE

SN: 10081-UP

4шт.

51

362-56-41740

RIVET

SN: 10101-UP

17шт.

|51

04050-13020

PIN,COTTER

SN: 10081-10100

17шт.

Выбрано товаров: 52
