Запчасти Komatsu WA700-1 КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

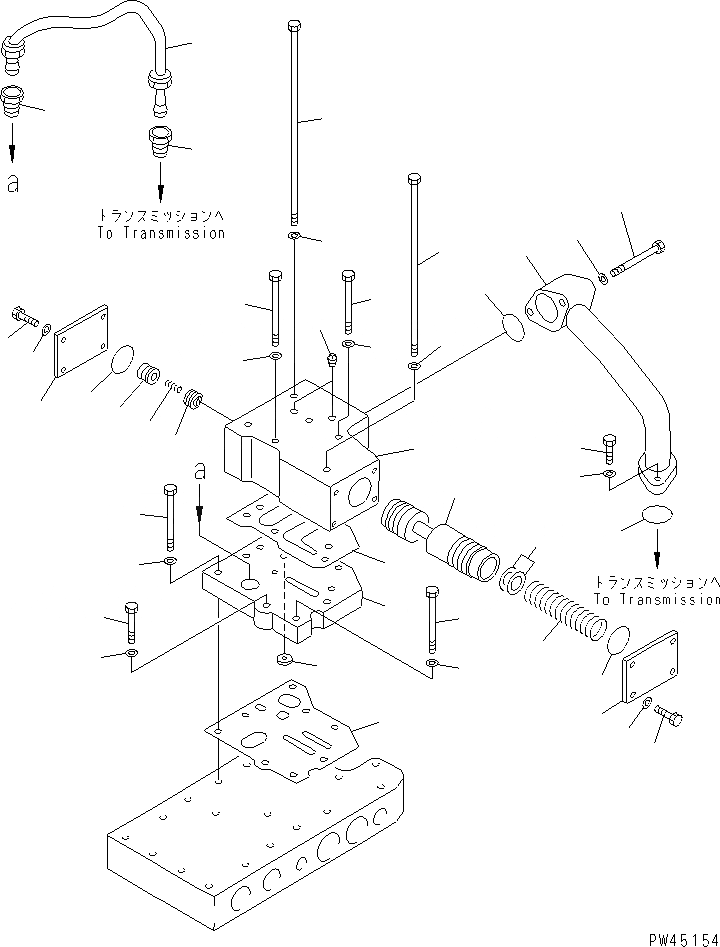

Схема запчастей Komatsu WA700-1 - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
23
24
24
24
25
26
26
27
28
29
29
30
31
31

Артикул

Название

Примечание

Количество

|$0

428-15-00011

TRANSMISSION ASS'Y

SN: 10001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2501 TO 2525.

-1шт.

|$2

428-15-00110

CONTROL VALVE ASS'Y

SN: 10001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2521 TO 2525.

-1шт.

|$4

428-15-00260

BODY ASS'Y

SN: 10001-UP

1шт.

1

0

BODY,VALVE

SN: 10001-UP

1шт.

2

07042-30108

PLUG

SN: 10001-UP

2шт.

3

428-15-15260

VALVE

SN: 10001-UP

1шт.

4

562-13-16460

VALVE

SN: 10001-UP

1шт.

5

562-15-16110

SPRING

SN: 10001-UP

1шт.

6

562-13-16470

VALVE

SN: 10001-UP

1шт.

7

6206-21-9470

SHIM, 0.4MM

SN: 10001-UP

5шт.

8

428-15-15340

SPRING

SN: 10001-UP

1шт.

9

07000-73045

O-RING (K4)

SN: 10001-UP

2шт.

10

428-15-15820

COVER

SN: 10001-UP

2шт.

11

01010-50825

BOLT

SN: 10001-UP

8шт.

12

01643-30823

WASHER

SN: 10001-UP

8шт.

13

428-15-15160

SEAT,VALVE

SN: 10001-UP

1шт.

14

428-15-15930

GASKET (K4)

SN: 10001-UP

1шт.

15

428-15-15940

GASKET (K4)

SN: 10001-UP

1шт.

16

428-15-15840

PLUG

SN: 10001-UP

1шт.

17

700-85-11111

BOLT

SN: 10001-UP

1шт.

18

01010-51085

BOLT

SN: 10001-UP

1шт.

19

01011-51065

BOLT

SN: 10001-UP

1шт.

20

01010-51040

BOLT

SN: 10001-UP

1шт.

21

01643-31032

WASHER

SN: 10001-UP

4шт.

22

01011-51075

BOLT

SN: 10001-UP

2шт.

23

113-15-21241

BOLT

SN: 10001-UP

3шт.

24

01643-31032

WASHER

SN: 10001-UP

5шт.

25

428-15-15740

TUBE

SN: 10001-UP

1шт.

26

07000-73035

O-RING (K4)

SN: 10001-UP

2шт.

27

01010-81065

BOLT

SN: 10001-UP

2шт.

28

01010-51030

BOLT

SN: 10001-UP

2шт.

29

01643-31032

WASHER

SN: 10001-UP

4шт.

30

428-15-15730

TUBE

SN: 10001-UP

1шт.

31

07213-51826

CONNECTOR

SN: 10001-UP

2шт.

Выбрано товаров: 36
