Запчасти Komatsu WA700-1 ГИДРОЛИНИЯ (ЛИНИЯ ПОДАЧИ) (/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

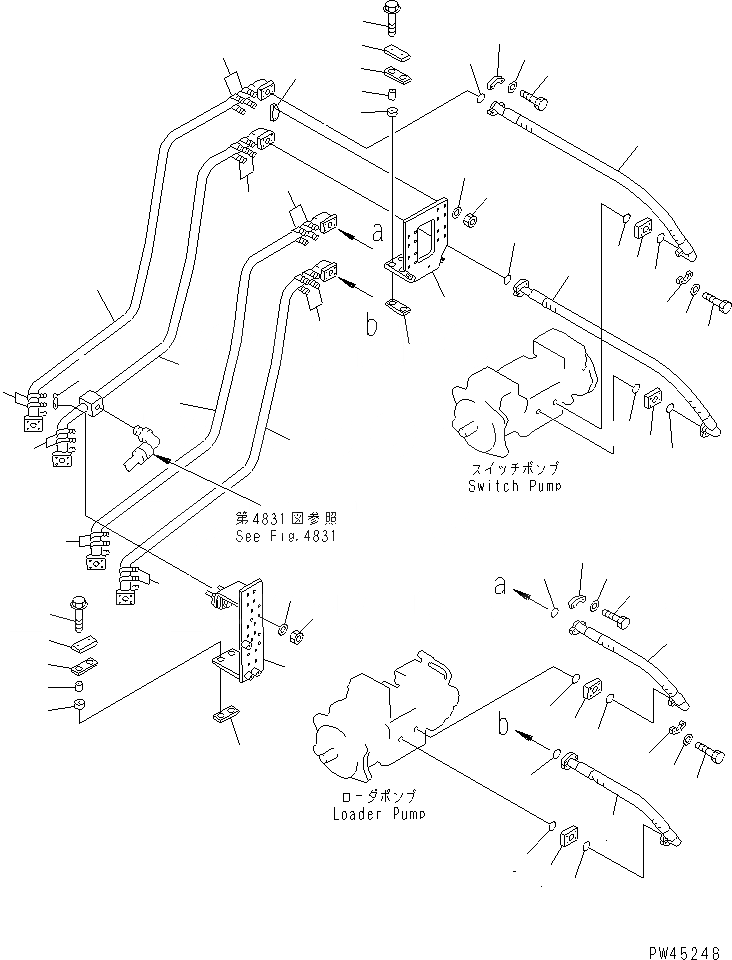

Схема запчастей Komatsu WA700-1 - ГИДРОЛИНИЯ (ЛИНИЯ ПОДАЧИ) (/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
1
1
2
2
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7A
7A
8
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
25
25
25
25
25
25
25
25
26
26
27
27
28
28

Артикул

Название

Примечание

Количество

1

428-62-13181

HOSE

SN: 10001-UP

2шт.

1

0

HOSE

SN: (10001-10079)

2шт.

2

428-62-13971

HOSE

SN: 10001-UP

2шт.

2

0

HOSE

SN: (10001-10079)

2шт.

3

07000-F3032

O-RING

SN: 10001-UP

8шт.

4

427-62-13810

SPACER

SN: 10001-UP

4шт.

5

07000-F3032

O-RING

SN: 10001-UP

4шт.

6

07371-31049

FLANGE,SPLIT

SN: 10001-UP

16шт.

7

07372-21060

BOLT

SN: 10001-UP

16шт.

7A

07372-21035

BOLT

SN: 10001-UP

16шт.

8

01643-51032

WASHER

SN: 10001-UP

32шт.

9

428-62-13991

TUBE

SN: 10001-UP

1шт.

10

428-62-13982

TUBE

SN: 10001-UP

1шт.

11

428-62-13191

TUBE

SN: 10001-UP

1шт.

12

428-62-13231

TUBE

SN: 10001-UP

1шт.

13

428-62-13242

BRACKET

SN: 10001-UP

1шт.

14

428-62-14250

PLATE

SN: 10001-UP

2шт.

15

428-62-14240

SPACER

SN: 10001-UP

4шт.

16

428-62-14220

CUSHION

SN: 10001-UP

4шт.

17

428-62-14230

CUSHION

SN: 10001-UP

4шт.

18

01435-01255

BOLT

SN: 10001-UP

4шт.

19

428-62-13842

BRACKET

SN: 10001-UP

1шт.

20

428-62-14250

PLATE

SN: 10001-UP

2шт.

21

428-62-14240

SPACER

SN: 10001-UP

4шт.

22

428-62-14220

CUSHION

SN: 10001-UP

4шт.

23

428-62-14230

CUSHION

SN: 10001-UP

4шт.

24

01435-01255

BOLT

SN: 10001-UP

4шт.

25

07283-33450

CLIP

SN: 10001-UP

16шт.

26

07283-53444

SEAT

SN: 10001-UP

16шт.

27

01597-01009

NUT

SN: 10001-UP

32шт.

28

01643-31032

WASHER

SN: 10001-UP

32шт.

Выбрано товаров: 31
