Запчасти Komatsu WA700-1 2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН (/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

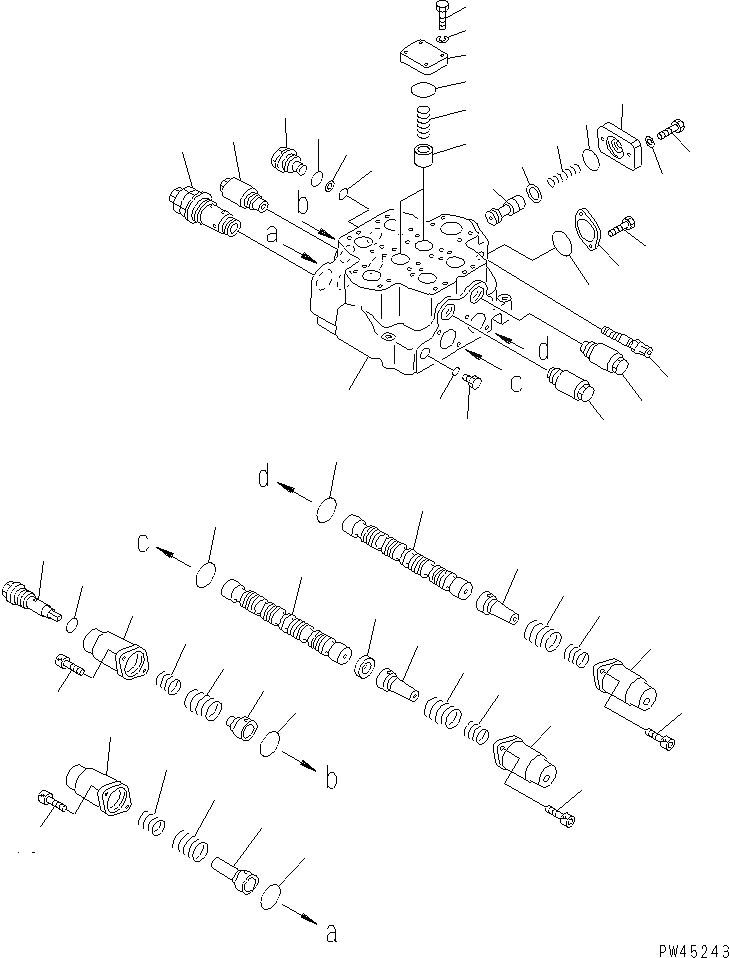

Схема запчастей Komatsu WA700-1 - 2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН (/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
1
2
3
4
5
6
7
8
9
10
10
10
11
12
12
12
12
13
14
14
14
15
16
16
16
17
18
18
18
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41

Артикул

Название

Примечание

Количество

|$0

709-12-12400

VALVE ASS'Y

SN: 10001-UP

2шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.6201 AND 6202.

-1шт.

1

0

BODY,VALVE

SN: 10001-UP

1шт.

2

700-94-11260

PLUG

SN: 10001-UP

1шт.

3

07000-12018

O-RING

SN: 10001-UP

1шт.

4

07001-02018

RING,BACK-UP

SN: 10001-UP

1шт.

5

07002-03634

O-RING

SN: 10001-UP

1шт.

6

700-22-11370

PLUG

SN: 10001-UP

1шт.

7

07002-02434

O-RING

SN: 10001-UP

1шт.

8

0

SPOOL

SN: 10001-UP

1шт.

9

0

SPOOL

SN: 10001-UP

1шт.

10

709-14-11530

RETAINER

SN: 10001-UP

3шт.

11

709-12-12790

RETAINER

SN: 10001-UP

1шт.

12

709-14-11550

SPRING

SN: 10001-UP

4шт.

13

709-12-11840

SHIM, 2.0MM

SN: 10001-UP

1шт.

14

709-12-12270

SPRING

SN: 10001-UP

3шт.

15

709-12-12280

SPRING

SN: 10001-UP

1шт.

16

709-14-11520

CASE

SN: 10001-UP

3шт.

17

709-12-12780

CASE

SN: 10001-UP

1шт.

18

07000-02065

O-RING

SN: 10001-UP

4шт.

19

01252-31035

BOLT

SN: 10001-UP

8шт.

20

709-12-12810

PLUG

SN: 10001-UP

1шт.

21

07002-04234

O-RING

SN: 10001-UP

1шт.

22

709-12-12150

SPOOL

SN: 10001-UP

1шт.

23

709-12-11520

SEAL

SN: 10001-UP

1шт.

24

709-12-11530

SPRING

SN: 10001-UP

1шт.

25

709-12-11570

FLANGE

SN: 10001-UP

1шт.

26

07000-13048

O-RING

SN: 10001-UP

1шт.

27

01010-51460

BOLT

SN: 10001-UP

2шт.

28

01643-31445

WASHER

SN: 10001-UP

2шт.

29

709-12-11611

PLATE

SN: 10001-UP

1шт.

30

07000-02060

O-RING

SN: 10001-UP

1шт.

31

01010-51425

BOLT

SN: 10001-UP

2шт.

32

709-12-11411

VALVE

SN: 10001-UP

2шт.

33

709-12-11430

SPRING

SN: 10001-UP

2шт.

34

709-12-12440

PLATE

SN: 10001-UP

2шт.

35

07000-13048

O-RING

SN: 10001-UP

2шт.

36

01010-51250

BOLT

SN: 10001-UP

8шт.

37

01602-21236

WASHER,SPRING

SN: 10001-UP

8шт.

38

709-10-53100

VALVE ASS'Y,RELIEF

SN: 10001-UP

1шт.

39

709-10-62200

VALVE ASS'Y,SUCTION AND SAFETY

SN: 10001-UP

2шт.

40

700-90-74001

VALVE ASS'Y,SUCTION

SN: 10001-UP

1шт.

41

709-10-68400

VALVE ASS'Y,FLOAT SELECTOR

SN: 10001-UP

1шт.

Выбрано товаров: 43
