Запчасти Komatsu WA700-1 РАДИАТОР КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА

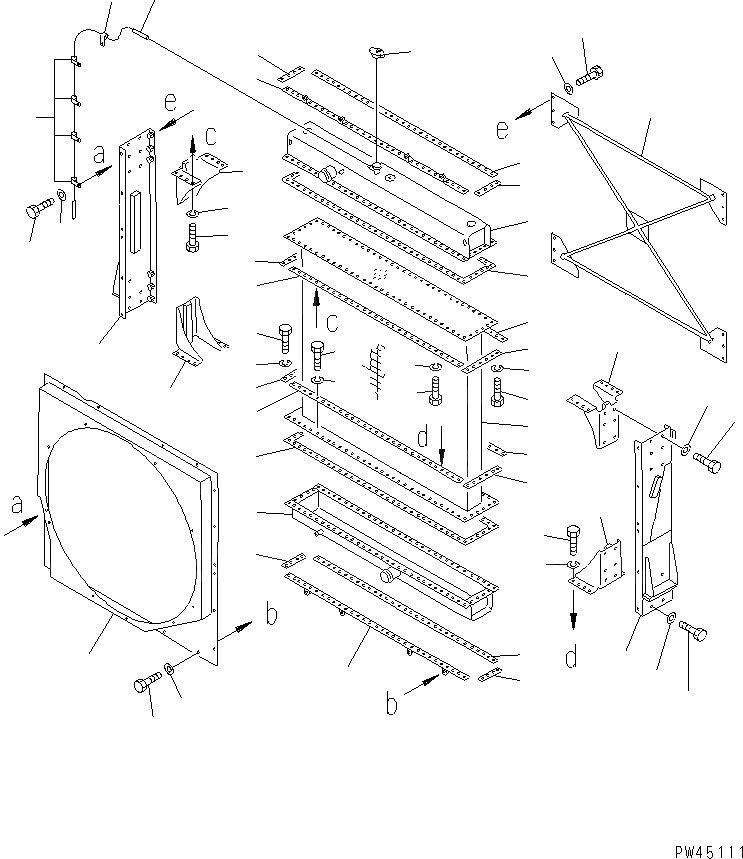

Схема запчастей Komatsu WA700-1 - РАДИАТОР КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА
1
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
10
10
11
11
12
12
12
12
12
12
13
13
13
13
14
14
15
16
17
18
19
19
20
20
20
20
21
22
22
23
23
24
24
25
26
27

Артикул

Название

Примечание

Количество

|$0

428-03-11201

RADIATOR ASS'Y

SN: 10001-UP

1шт.

1

428-03-11111

TANK,UPPER

SN: 10001-UP

1шт.

2

421-03-11460

CAP

SN: 10001-UP

1шт.

3

424-03-11170

HOSE

SN: 10001-UP

1шт.

4

428-03-11131

CORE

SN: 10001-UP

1шт.

5

428-03-11121

TANK,LOWER

SN: 10001-UP

1шт.

6

428-03-11140

PLATE ASS'Y

SN: 10001-UP

2шт.

7

428-03-11171

PLATE

SN: 10001-UP

4шт.

8

428-03-11160

PLATE

SN: 10001-UP

4шт.

9

428-03-11212

GASKET

SN: 10001-UP

2шт.

9

0

GASKET

SN: (10001-10101)

2шт.

10

01010-81030

BOLT

SN: 10001-UP

108шт.

11

01010-81040

BOLT

SN: 10001-UP

32шт.

12

01602-21030

WASHER,SPRING

SN: 10001-UP

140шт.

13

428-03-11310

PLATE

SN: 10001-UP

4шт.

14

428-03-11150

PLATE

SN: 10001-UP

2шт.

15

428-03-11221

SUPPORT,L.H.

SN: 10001-UP

1шт.

16

428-03-11231

SUPPORT,R.H.

SN: 10001-UP

1шт.

17

01010-81230

BOLT

SN: 10001-UP

12шт.

18

01010-81240

BOLT

SN: 10001-UP

12шт.

19

01643-31232

WASHER

SN: 10001-UP

24шт.

20

428-03-11181

BRACKET

SN: 10001-UP

4шт.

21

428-03-11282

SHROUD

SN: 10001-UP

1шт.

22

419-03-11320

CLIP

SN: 10001-UP

5шт.

23

01010-81025

BOLT

SN: 10001-UP

20шт.

24

01643-31032

WASHER

SN: 10001-UP

20шт.

25

428-03-11270

STAY,CROSS

SN: 10001-UP

1шт.

26

01010-81230

BOLT

SN: 10001-UP

12шт.

27

01643-31232

WASHER

SN: 10001-UP

12шт.

Выбрано товаров: 29
