Запчасти Komatsu WA600-6 ПЕРЕДН. ЭЛЕКТРИЧ. ПРОВОДКА (№8-) ПЕРЕДН. ЭЛЕКТРИЧ. ПРОВОДКА

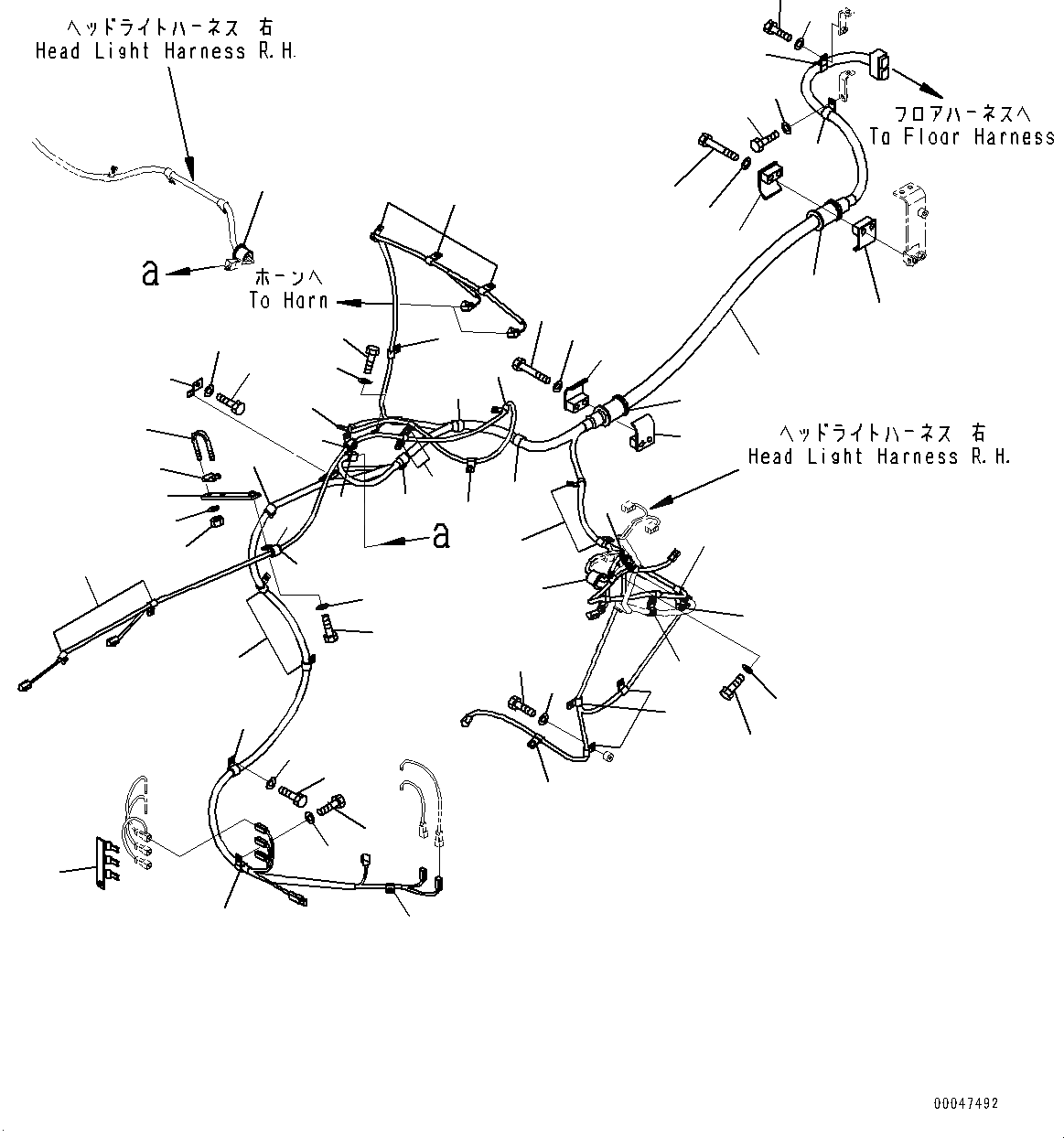

Схема запчастей Komatsu WA600-6 - ПЕРЕДН. ЭЛЕКТРИЧ. ПРОВОДКА (№8-) ПЕРЕДН. ЭЛЕКТРИЧ. ПРОВОДКА
24
23
22
21
20
18
17
16
9
8
5
25
5
3
3
5
5
5
15
14
25
19
3
13
12
11
3
15
14
10
7
2
10
5
7
14
15
6
3
3
3
3
15
14
13
12
11
10
7
1
15
14
10
7
2
4
3
4
3
3
15
14
3
3
14
15

№

Артикул

Название

Примечание

Количество

1

426-06-32235

Wiring Harness

SN: 60638-UP

1шт.

2

426-09-11210

Grommet

SN: 60638-UP

2шт.

3

04434-51010

Clip

SN: 60638-UP

24шт.

4

04434-51410

Clip

SN: 60638-UP

3шт.

5

04434-51710

Clip

SN: 60638-UP

7шт.

6

04434-51910

Clip

SN: 60638-UP

1шт.

7

04434-52310

Clip

SN: 60638-UP

4шт.

8

01010-81025

Bolt

SN: 60638-UP

1шт.

9

01643-31032

Washer

SN: 60638-UP

1шт.

10

07094-11024

Clamp

SN: 60638-UP

4шт.

11

07095-01034

Cushion

SN: 60638-UP

2шт.

12

01010-81280

Bolt

SN: 60638-UP

4шт.

13

01643-31232

Washer

SN: 60638-UP

4шт.

14

01010-81016

Bolt

SN: 60638-UP

31шт.

15

01643-31032

Washer

SN: 60638-UP

31шт.

16

01010-81020

Bolt

SN: 60638-UP

2шт.

17

01643-31032

Washer

SN: 60638-UP

2шт.

18

426-06-32630

Plate

SN: 60638-UP

1шт.

19

08193-21012

Clip

SN: 60638-UP

1шт.

20

426-06-32480

Plate

SN: 60638-UP

1шт.

21

07283-34354

Clip, Pipe

SN: 60638-UP

1шт.

22

07283-54353

Seat

SN: 60638-UP

1шт.

23

01597-01009

Nut

SN: 60638-UP

2шт.

24

01643-31032

Washer

SN: 60638-UP

2шт.

25

07095-20211

Cushion

SN: 60638-UP

2шт.

Выбрано товаров: 25
