Komatsu
/
Погрузчики фронтальные
/
WA600-6 S/N 60001-60637 (ecot3)
/
ЭЛЕКТРИКА
/

ЗАДН. Э/ПРОВОДКА (ЗАДНЯЯ РАМА)(№-)

Запчасти Komatsu WA600-6 ЗАДН. Э/ПРОВОДКА (ЗАДНЯЯ РАМА)(№-) ЭЛЕКТРИКА

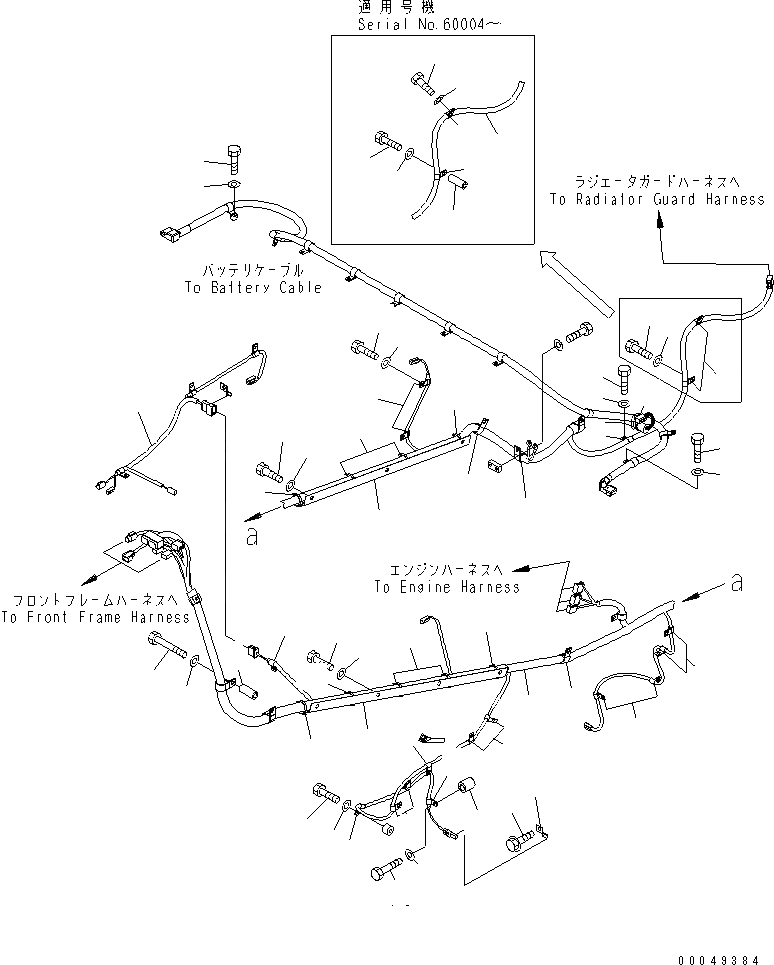

Схема запчастей Komatsu WA600-6 - ЗАДН. Э/ПРОВОДКА (ЗАДНЯЯ РАМА)(№-) ЭЛЕКТРИКА
1
1
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
5
5
5
5
6
6
6
6
7
8
8A
8B
9
9A
10
11
12
13
14
15
16
16
17
17
18
19
20
21
21
21
21
22
23
23
24
24
25
25
25
26

№

Артикул

Название

Примечание

Количество

1

426-06-33340

WIRE HARNESS

SN: 60001-UP

1шт.

1

426-06-31580

CONNECTOR,DRC18-40SAE-P013

SN: 60001-UP

1шт.

2

04434-51410

CLIP

SN: 60001-UP

4шт.

3

04434-51010

CLIP

SN: 60001-UP

13шт.

4

04434-52711

CLIP

SN: 60001-UP

3шт.

5

01010-81016

BOLT

SN: 60004-UP

17шт.

5

01010-81016

BOLT

SN: 60001-60003

18шт.

6

01643-31032

WASHER

SN: 60004-UP

17шт.

6

01643-31032

WASHER

SN: 60001-60003

18шт.

7

01010-81070

BOLT

SN: 60001-UP

1шт.

8

01643-31032

WASHER

SN: 60001-UP

1шт.

8A

01010-81090

BOLT

SN: 60004-UP

1шт.

8B

01643-31032

WASHER

SN: 60004-UP

1шт.

9

195-979-5190

COLLAR

SN: 60001-UP

1шт.

9A

6221-81-6940

SPACER

SN: 60004-UP

1шт.

10

01010-81040

BOLT

SN: 60001-UP

1шт.

11

01643-31032

WASHER

SN: 60001-UP

1шт.

12

22T-56-23290

SPACER

SN: 60001-UP

1шт.

13

08193-21012

CLIP

SN: 60001-UP

1шт.

14

01435-01016

BOLT

SN: 60001-UP

1шт.

15

08034-20834

BAND

SN: 60001-UP

1шт.

16

01010-81016

BOLT

SN: 60001-UP

2шт.

17

01643-31032

WASHER

SN: 60001-UP

2шт.

18

42C-06-12580

PLATE

SN: 60001-UP

1шт.

19

01010-81016

BOLT

SN: 60001-UP

4шт.

20

01643-31032

WASHER

SN: 60001-UP

4шт.

21

08034-20834

BAND

SN: 60001-UP

5шт.

22

42C-06-12570

PLATE

SN: 60001-UP

1шт.

23

01010-81016

BOLT

SN: 60001-UP

3шт.

24

01643-31032

WASHER

SN: 60001-UP

3шт.

25

08034-20834

BAND

SN: 60001-UP

4шт.

26

426-06-32293

WIRE HARNESS

SN: 60001-UP

1шт.

Выбрано товаров: 32
