Запчасти Komatsu WA600-3 H-9A ГИДРОЛИНИЯ ГИДРОЦИЛИНДР ПОДЪЕМА НИЖН. ЛИНИЯ (ECSS) ГИДРАВЛИКА

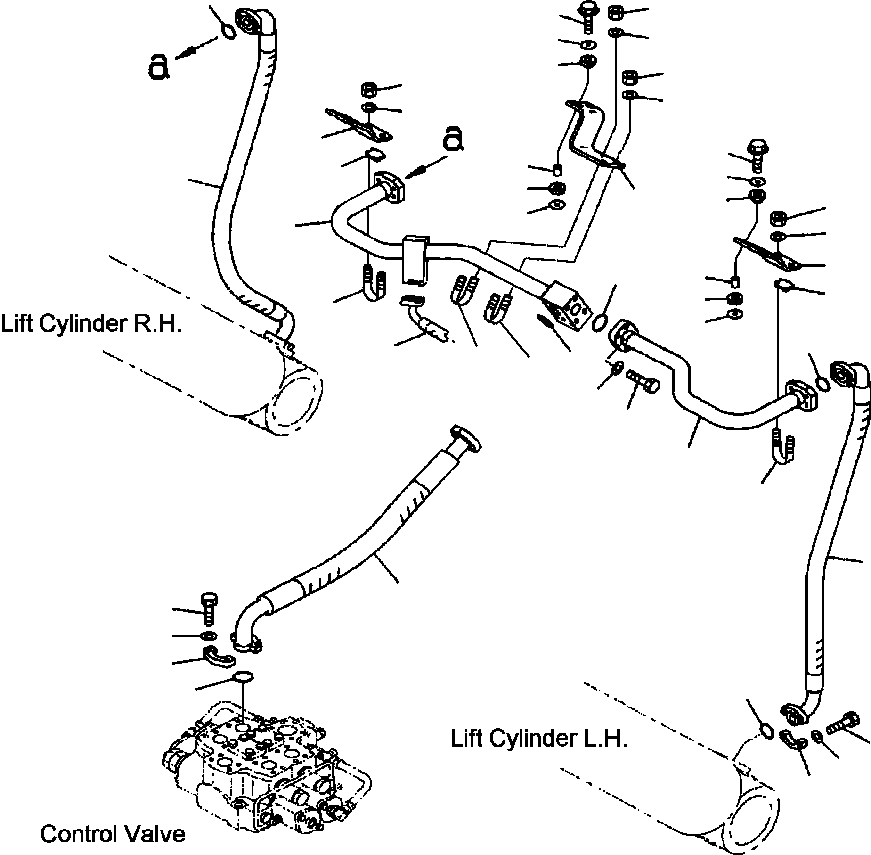

Схема запчастей Komatsu WA600-3 - H-9A ГИДРОЛИНИЯ ГИДРОЦИЛИНДР ПОДЪЕМА НИЖН. ЛИНИЯ (ECSS) ГИДРАВЛИКА
33
26
20
25
19
24
11
11
10
10
27
32
23
9
34
31
22
20
21
30
25
6
19
27
12
29
18
28
8
31
33
38
16
1
7
15
14
13
17
34
2
4
5
3
33
1
36
37
35

Артикул

Название

Примечание

Количество

1

07000-F3048

O-RING

SN: A52001--UP

2шт.

2

07088-01409

HOSE

SN: A52001--UP

1шт.

3

07371-31465

FLANGE, SPLIT

SN: A52001--UP

4шт.

4

07372-21240

BOLT

SN: A52001--UP

8шт.

5

01643-51232

WASHER

SN: A52001--UP

8шт.

6

426-S99-2542

TUBE

SN: A52001--UP

1шт.

7

07283-34346

CLIP

SN: A52001--UP

1шт.

8

07283-34354

CLIP

SN: A52001--UP

1шт.

9

07283-54353

SEAT

SN: A52001--UP

1шт.

10

01643-31032

WASHER

SN: A52001--UP

4шт.

11

01597-01009

NUT

SN: A52001--UP

4шт.

12

07000-F3045

O-RING

SN: A52001--UP

1шт.

13

426-62-23432

TUBE

SN: A52001--UP

1шт.

14

01010-81240

BOLT

SN: A52001--UP

4шт.

15

01643-31232

WASHER

SN: A52001--UP

4шт.

16

07283-34346

CLIP

SN: A52001--UP

1шт.

17

07283-34354

CLIP

SN: A52001--UP

1шт.

18

07283-54353

SEAT

SN: A52001--UP

1шт.

19

01643-31032

WASHER

SN: A52001--UP

4шт.

20

01597-01009

NUT

SN: A52001--UP

4шт.

21

426-S99-2290

PLATE

SN: A52001--UP

1шт.

22

415-64-13130

CUSHION

SN: A52001--UP

2шт.

23

421-62-18560

SPACER

SN: A52001--UP

2шт.

24

419-43-17930

CUSHION

SN: A52001--UP

2шт.

25

415-64-13120

WASHER

SN: A52001--UP

4шт.

26

01435-01045

BOLT

SN: A52001--UP

2шт.

27

426-62-23463

PLATE

SN: A52001--UP

2шт.

28

415-64-13130

CUSHION

SN: A52001--UP

4шт.

29

421-62-18560

SPACER

SN: A52001--UP

4шт.

30

419-43-17930

CUSHION

SN: A52001--UP

4шт.

31

415-64-13120

WASHER

SN: A52001--UP

8шт.

32

01435-01045

BOLT

SN: A52001--UP

4шт.

33

07000-13038

O-RING

SN: A52001--UP

4шт.

34

426-62-11881

HOSE

SN: A52001--UP

2шт.

35

07371-31255

FLANGE, SPLIT

SN: A52001--UP

8шт.

36

07372-21035

BOLT

SN: A52001--UP

16шт.

37

01643-51032

WASHER

SN: A52001--UP

16шт.

38

TUBE (SEE FIG. H4200-21A1 )

SN: A52001--UP

-1шт.

Выбрано товаров: 38
