Запчасти Komatsu WA600-3 ТРАНСМИССИЯ (ТРАНСМИССИЯ ПРИВОД) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

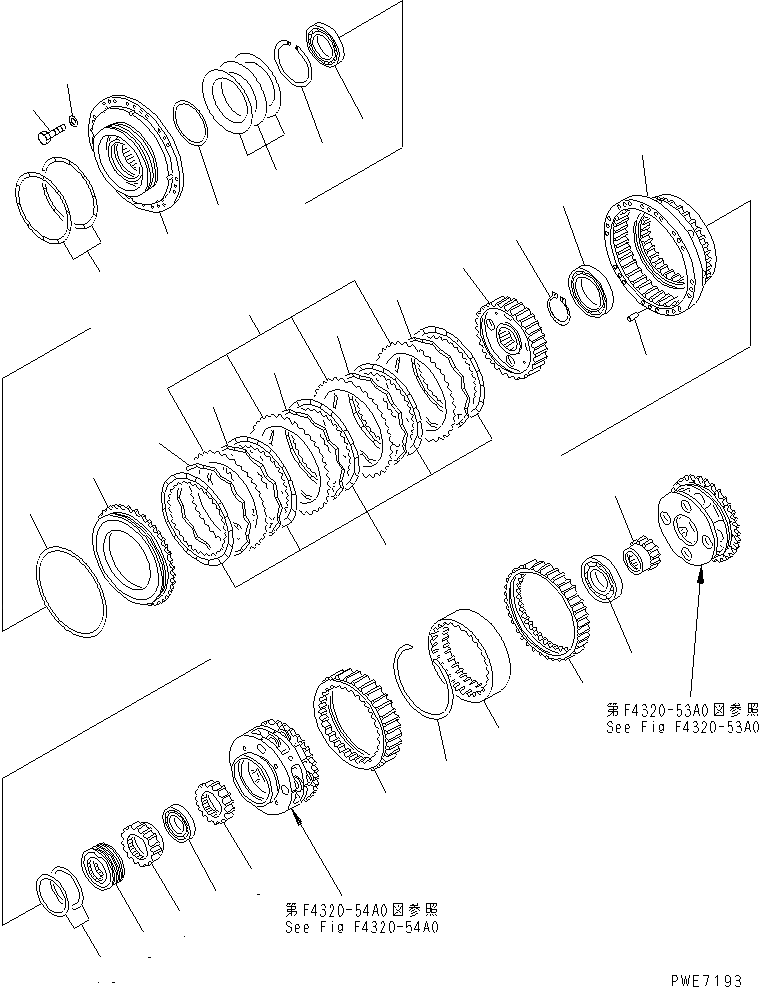

Схема запчастей Komatsu WA600-3 - ТРАНСМИССИЯ (ТРАНСМИССИЯ ПРИВОД) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
24
25
26
27
28
29

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

426-15-31001

TRANSMISSION ASS'Y

SN: (6049)-UP

1шт.

|1

0

TRANSMISSION ASS'Y

SN: 50001-(6048)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-70A0.

-1шт.

1

426-15-12210

GEAR

SN: 50001-UP

1шт.

2

426-15-12660

GEAR,RING

SN: 50001-UP

1шт.

3

426-15-12650

GEAR,RING

SN: 50001-UP

1шт.

4

154-15-12670

RING,SNAP

SN: 50001-UP

1шт.

5

06000-06918

BEARING

SN: 50001-UP

1шт.

6

426-15-12220

GEAR

SN: 50001-UP

1шт.

7

426-15-12230

GEAR

SN: 50001-UP

1шт.

8

06000-06014

BEARING

SN: 50001-UP

1шт.

9

426-15-12850

COLLAR

SN: 50001-UP

1шт.

10

07018-11455

RING,SEAL

SN: 50001-UP

2шт.

11

06000-06924

BEARING

SN: 50001-UP

1шт.

12

04064-09530

RING

SN: 50001-UP

1шт.

13

426-15-12640

GEAR,RING

SN: 50001-UP

1шт.

14

426-15-12630

GEAR,RING

SN: 50001-UP

1шт.

15

426-15-12270

HUB

SN: 50001-UP

1шт.

16

06000-06919

BEARING

SN: 50001-UP

1шт.

17

426-15-11210

HOUSING

SN: 50001-UP

1шт.

18

426-15-12780

PISTON

SN: 50001-UP

1шт.

19

562-15-19220

RING,SEAL (K2)

SN: 50001-UP

1шт.

20

103-15-12811

RING,SEAL (K2)

SN: 50001-UP

1шт.

21

426-15-19270

RING,SEAL

SN: 50001-UP

2шт.

22

426-15-12911

SPRING

SN: 50001-UP

3шт.

23

04070-00155

RING

SN: 50001-UP

1шт.

24

287-15-12920

SPRING

SN: 50001-UP

5шт.

25

424-15-12711

DISC

SN: 50001-UP

5шт.

26

287-15-12990

PLATE

SN: 50001-UP

4шт.

27

01010-B1230

BOLT

SN: 50001-UP

22шт.

28

01643-31232

WASHER

SN: 50001-UP

22шт.

29

04020-01434

PIN,DOWEL

SN: 50001-UP

2шт.

Выбрано товаров: 33
