Запчасти Komatsu WA600-3 УПРАВЛЯЮЩ. КЛАПАН (3-Х СЕКЦИОНН.) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

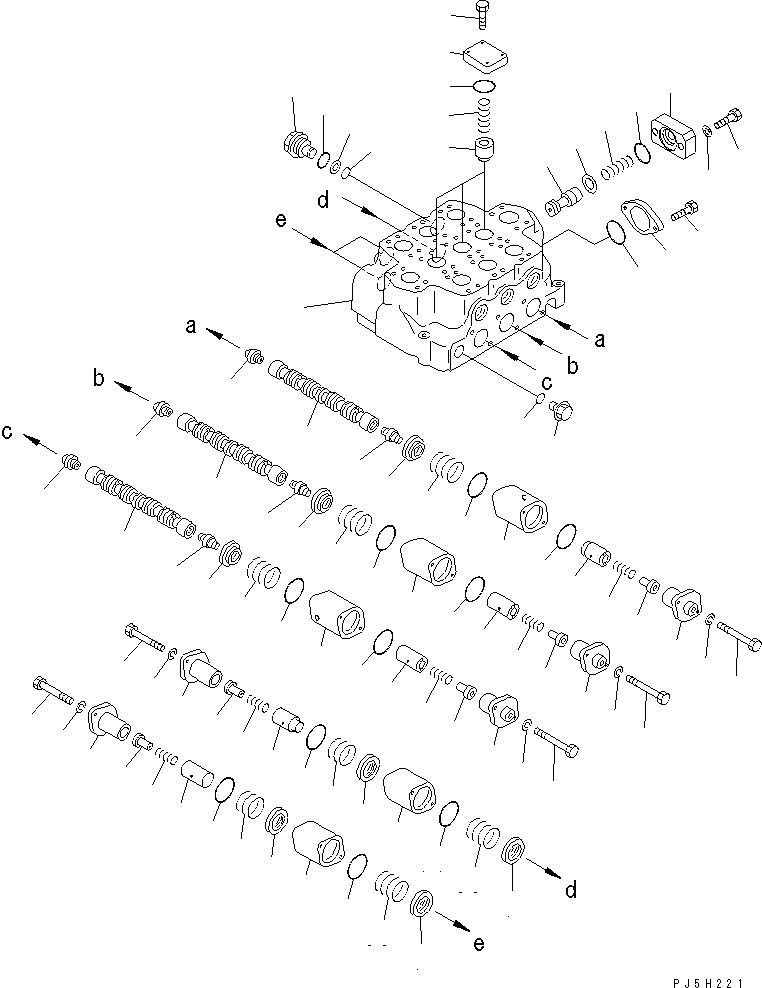

Схема запчастей Komatsu WA600-3 - УПРАВЛЯЮЩ. КЛАПАН (3-Х СЕКЦИОНН.) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
4
5
6
6
6
6
6
7
7
7
7
7
8
9
10
10
11
11
12
12
13
13
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
16
16
16
16
17
17
17
17
17
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
40
40
40
41
42
43
43
43
43
43
44

Артикул

Название

Примечание

Количество

|1

709-13-12200

CONTROL VALVE

SN: 50001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1663-01A0 T0 Y1663-03A0.

-1шт.

|1

0

VALVE SUB ASS'Y

SN: 50001-UP

1шт.

1

0

BODY,VALVE

SN: 50001-UP

1шт.

2

0

PLUG

SN: 50001-UP

1шт.

3

07002-12434

O-RING

SN: 50001-UP

1шт.

4

0

SPOOL

SN: 50001-UP

2шт.

5

0

SPOOL

SN: 50001-UP

1шт.

6

0

PLUG

SN: 50001-UP

5шт.

7

0

RETAINER

SN: 50001-UP

6шт.

8

0

CASE

SN: 50001-UP

1шт.

9

0

SPRING

SN: 50001-UP

1шт.

10

0

SPRING

SN: 50001-UP

2шт.

11

0

RETAINER

SN: 50001-UP

3шт.

12

0

CASE

SN: 50001-UP

3шт.

13

0

CASE

SN: 50001-UP

2шт.

14

07000-12065

O-RING

SN: 50001-UP

12шт.

15

0

PISTON

SN: 50001-UP

6шт.

16

0

SLEEVE

SN: 50001-UP

5шт.

17

01011-81020

BOLT

SN: 50001-UP

12шт.

18

01602-21030

WASHER

SN: 50001-UP

12шт.

19

0

VALVE,CHECK

SN: 50001-UP

3шт.

20

0

SPRING

SN: 50001-UP

3шт.

21

0

PLATE

SN: 50001-UP

3шт.

22

07000-13048

O-RING

SN: 50001-UP

3шт.

23

01010-81235

BOLT

SN: 50001-UP

12шт.

24

0

VALVE

SN: 50001-UP

1шт.

25

0

SEAL

SN: 50001-UP

1шт.

26

0

SPRING

SN: 50001-UP

1шт.

27

0

FLANGE

SN: 50001-UP

1шт.

28

07000-13048

O-RING

SN: 50001-UP

1шт.

29

01010-61450

BOLT

SN: 50001-UP

2шт.

30

01643-31445

WASHER

SN: 50001-UP

2шт.

31

0

PLUG

SN: 50001-UP

1шт.

32

07002-13634

O-RING

SN: 50001-UP

1шт.

33

07000-12018

O-RING

SN: 50001-UP

1шт.

34

07001-02018

RING,BACK-UP

SN: 50001-UP

1шт.

35

0

PLATE

SN: 50001-UP

1шт.

36

07000-12060

O-RING

SN: 50001-UP

1шт.

37

01010-61425

BOLT

SN: 50001-UP

2шт.

38

0

SPRING

SN: 50001-UP

3шт.

39

0

SPRING

SN: 50001-UP

3шт.

40

0

SPRING

SN: 50001-UP

5шт.

41

0

SPRING

SN: 50001-UP

1шт.

42

0

PLUG

SN: 50001-UP

1шт.

43

0

SPACER

SN: 50001-UP

6шт.

44

0

SLEEVE

SN: 50001-UP

1шт.

Выбрано товаров: 47
