Запчасти Komatsu WA600-1LE ПОЛ И ПОРУЧНИS ДЛЯ MACHINES С КАБИНОЙ РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE

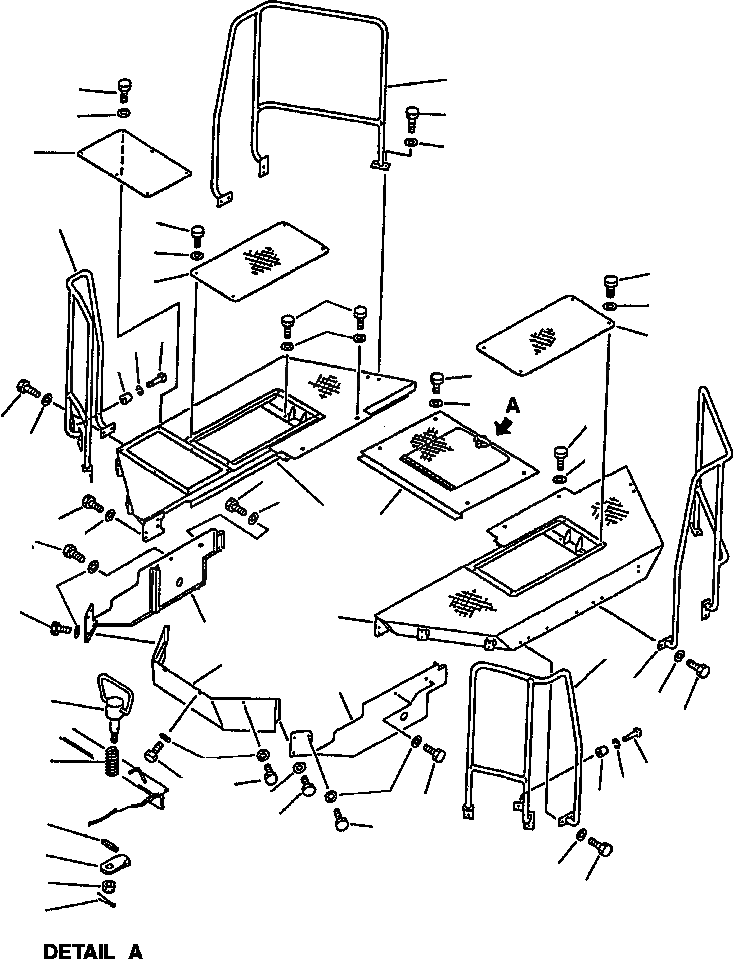

Схема запчастей Komatsu WA600-1LE -  ПОЛ И ПОРУЧНИS ДЛЯ MACHINES С КАБИНОЙ РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE
30
11
31
12
32
10
8
28
9
8
7
4
9
6
34
7
35
33
5
6
4
31
32
6
25
26
2
3
4
6
26
24
1
21
27
19
20
29
13
32
31
14
26
34
23
22
35
26
33
26
25
15
24
23
16
32
17
31
18
22A

Артикул

Название

Примечание

Количество

1

426-54-12317

FLOOR, L.H

1шт.

2

426-54-12327

FLOOR, R.H

1шт.

3

426-54-12332

FRAME, FLOOR

1шт.

4

01010-61230

BOLT

12шт.

5

01010-51225

BOLT

4шт.

6

01643-31232

WASHER

16шт.

7

426-54-12341

COVER

2шт.

8

01010-51225

BOLT

8шт.

9

01643-31232

WASHER

8шт.

10

426-54-13510

COVER

1шт.

11

01010-51225

BOLT

6шт.

12

01643-31232

WASHER

6шт.

13

426-06-11261

HANDLE

1шт.

14

09468-00003

SPRING

1шт.

15

04025-00532

PIN, SPRING

1шт.

16

426-06-11270

LOCK

1шт.

17

01590-21215

NUT

1шт.

18

04050-03020

PIN, COTTER

1шт.

19

426-54-12223

COVER

1шт.

20

426-54-12237

COVER, L.H

1шт.

21

426-54-12247

COVER, R.H

1шт.

22

01010-51225

BOLT

2шт.

22A

01010-51230

BOLT

1шт.

23

01010-61255

BOLT

4шт.

24

01010-61220

BOLT

4шт.

25

01010-61230

BOLT

3шт.

26

01643-31232

WASHER

14шт.

27

426-54-12175

HANDLE, L.H

1шт.

28

426-54-12185

HANDLE, R.H

1шт.

29

426-54-12191

HANDLE, L.H

1шт.

30

426-54-12211

HANDLE, R.H

1шт.

31

01010-61230

BOLT

24шт.

32

01643-31232

WASHER

24шт.

33

418-60-15150

STOPPER

2шт.

34

01220-40625

SCREW

2шт.

35

01602-20619

WASHER, SPRING

2шт.

Выбрано товаров: 36
