WA500-7 S/N H62051-UP
/
C СИСТЕМА ОХЛАЖДЕНИЯ
/
РАДИАТОР
/

РАДИАТОР, ПОСЛЕОХЛАДИТЕЛЬ ТРУБЫ

Запчасти Komatsu WA500-7 РАДИАТОР, ПОСЛЕОХЛАДИТЕЛЬ ТРУБЫ РАДИАТОР

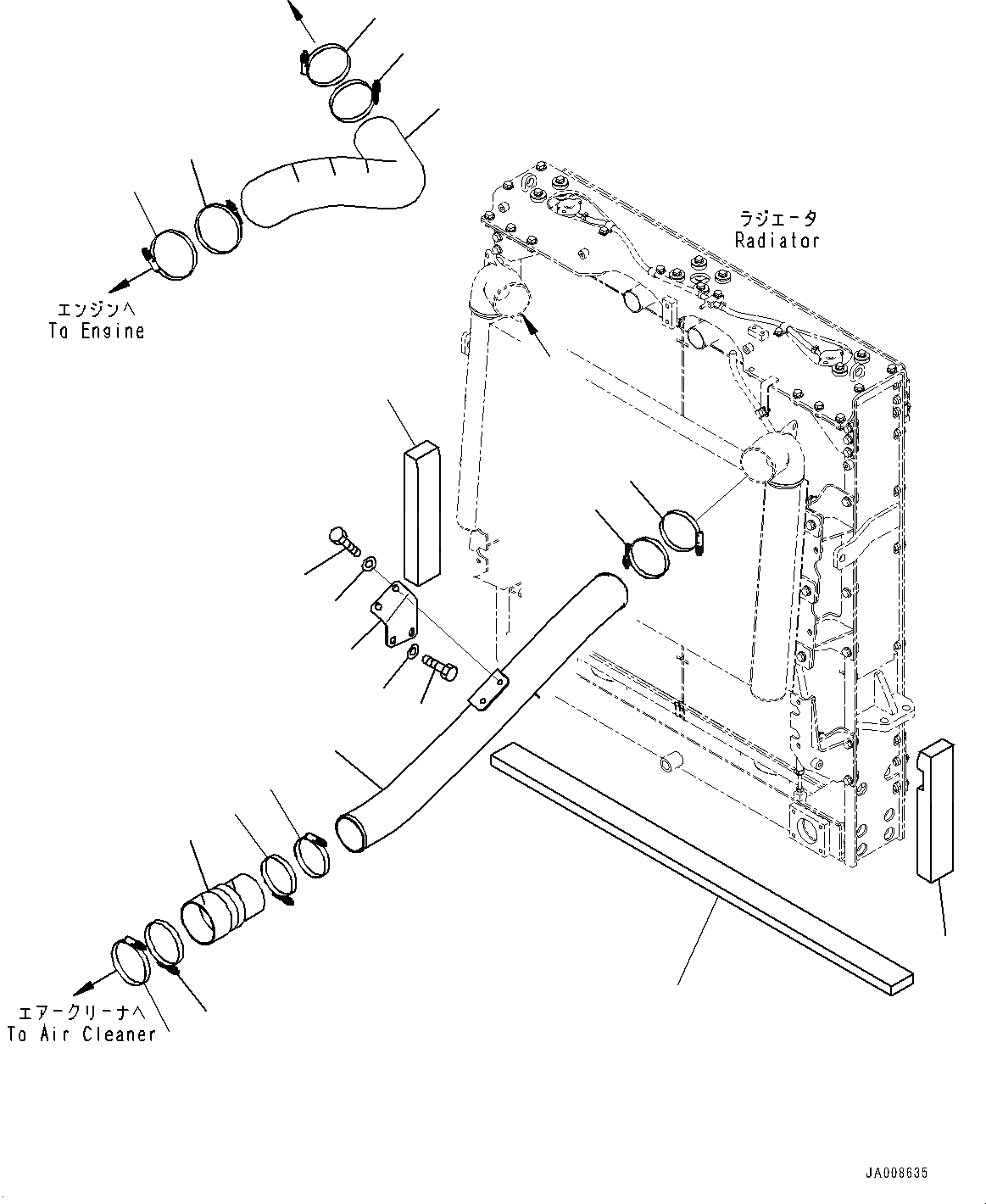

Схема запчастей Komatsu WA500-7 - РАДИАТОР, ПОСЛЕОХЛАДИТЕЛЬ ТРУБЫ РАДИАТОР
5
11
12
13
5
11
13
16
15
14
10
9
8
7
6
4
3
1
1
2
3
a
a

№

Артикул

Название

Примечание

Количество

1

07299-00120

Clamp

SN: H62051-UP

2шт.

2

425-03-43790

Hose

SN: H62051-UP

1шт.

3

07299-00105

Clamp

SN: H62051-UP

2шт.

4

425-03-43520

Tube

SN: H62051-UP

1шт.

5

07299-00105

Clamp

SN: H62051-UP

2шт.

6

425-03-41670

Bracket

SN: H62051-UP

1шт.

7

01010-81230

Bolt

SN: H62051-UP

2шт.

8

01643-31232

Washer

SN: H62051-UP

2шт.

9

01010-81230

Bolt

SN: H62051-UP

2шт.

10

01643-31232

Washer

SN: H62051-UP

2шт.

11

07299-00105

Clamp

SN: H62051-UP

2шт.

12

425-03-43530

Hose

SN: H62051-UP

1шт.

13

07299-00120

Clamp

SN: H62051-UP

2шт.

14

425-54-46130

Sheet

SN: H62051-UP

1шт.

15

425-54-46140

Sheet

SN: H62051-UP

1шт.

16

425-54-46150

Sheet

SN: H62051-UP

1шт.

Выбрано товаров: 16
