Запчасти Komatsu WA500-7 КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА, ПОЛ, ПРОВОДКА (/) КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА

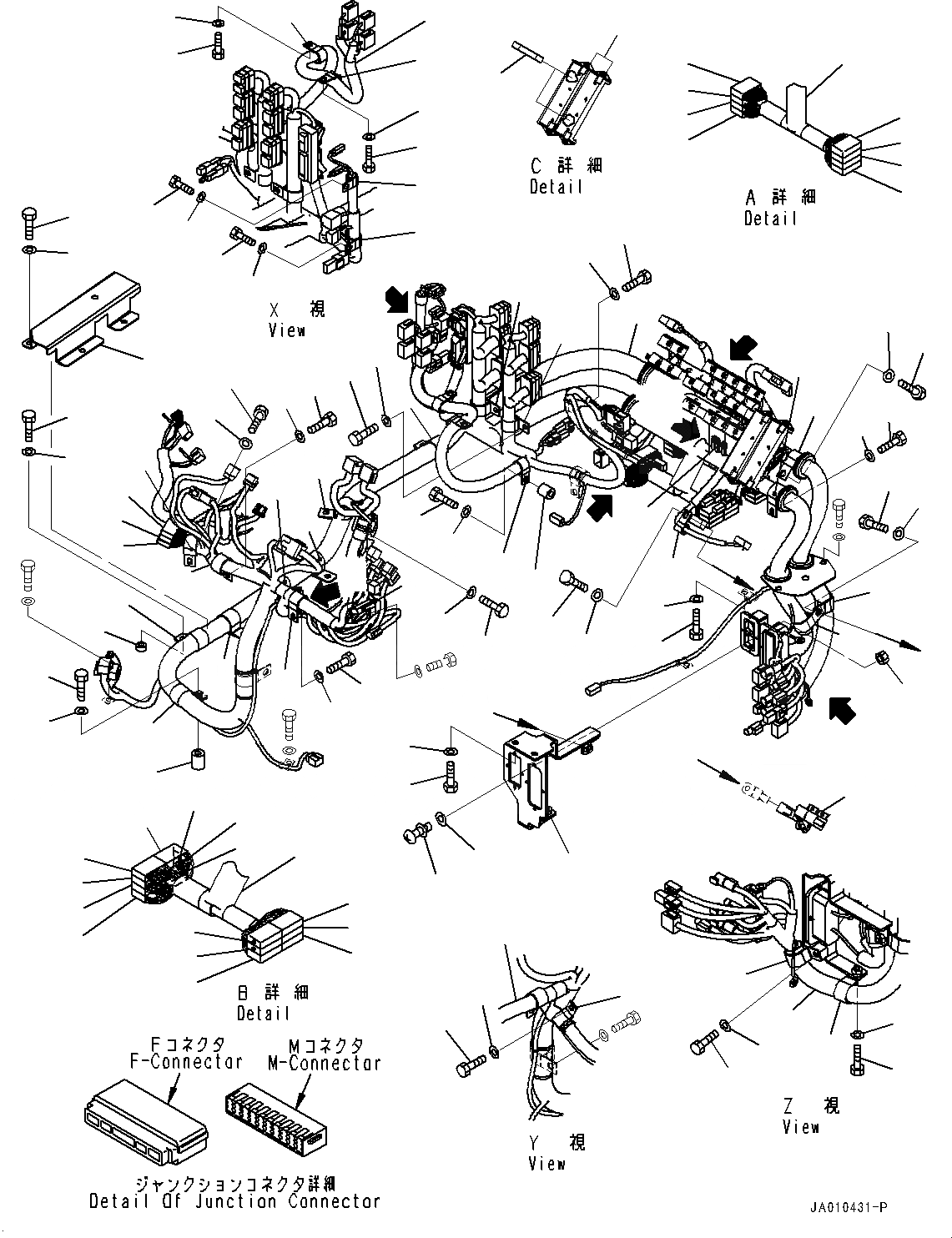

Схема запчастей Komatsu WA500-7 - КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА, ПОЛ, ПРОВОДКА (/) КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА
13
14
21
37
38
23
24
25
26
22
21
27
21
13
14
15
11
21
21
13
13
18
19
13
14
13
14
13
14
11
11
35
31
32
13
14
13
14
10
11
11
20
4
13
14
1
29
30
16
17
15
12
12
28
36
14
14
21
33
34
21
9
8
7
7
13
14
16
1
31
32
31
32
11
11
1
14
13
16
16
13
14
20
13
14
13
14
16
1
3
2
6
9
8
7
6
9
8
8
7
8
5
6
9
9
1
7
5
6
9
8
7
7
7
1
a
a
b
b
X
A
C
B
Y
Z
Z
B
A
X
C
Y

Артикул

Название

Примечание

Количество

1

425-06-45211

Wiring Harness

SN: H62051-UP

1шт.

2

08044-00010

Terminal

SN: H62051-UP

39шт.

3

283-06-16110

Box, Fuse, 15Pole

SN: H62051-UP

2шт.

4

418-06-35210

Connector, 3Amp.

SN: H62051-UP

8шт.

5

HM6400-0012

F-Connector, Black

SN: H62051-UP

2шт.

5

HM6409-0071

M-Connector, Black

SN: H62051-UP

2шт.

6

HM6400-0014

F-Connector, Blue

SN: H62051-UP

4шт.

6

HM6409-0073

M-Connector, Blue

SN: H62051-UP

4шт.

7

HM6400-0016

F-Connector, Orange

SN: H62051-UP

8шт.

7

HM6409-0075

M-Connector, Orange

SN: H62051-UP

8шт.

8

HM6440-0129

F-Connector, Pink

SN: H62051-UP

6шт.

8

HM6440-0128

M-Connector, Pink

SN: H62051-UP

6шт.

9

HM6400-0186

F-Connector, Brown

SN: H62051-UP

6шт.

9

HM6409-0603

M-Connector, Brown

SN: H62051-UP

6шт.

10

423-06-55122

Wiring Harness

SN: H62051-UP

1шт.

11

04434-53411

Clip

SN: H62051-UP

7шт.

12

04434-53211

Clip

SN: H62051-UP

2шт.

13

01010-81020

Bolt

SN: H62051-UP

16шт.

14

01643-31032

Washer

SN: H62051-UP

16шт.

15

04434-52711

Clip

SN: H62051-UP

2шт.

16

04434-52310

Clip

SN: H62051-UP

6шт.

17

423-43-59580

Spacer

SN: H62051-UP

1шт.

18

01010-81055

Bolt

SN: H62051-UP

1шт.

19

01643-31032

Washer

SN: H62051-UP

1шт.

20

04434-51710

Clip

SN: H62051-UP

2шт.

21

23S-61-24870

Clip

SN: H62051-UP

7шт.

22

560-43-15220

Washer

SN: H62051-UP

6шт.

23

01016-51035

Bolt

SN: H62051-UP

6шт.

24

01643-31032

Washer

SN: H62051-UP

6шт.

25

01010-81050

Bolt

SN: H62051-UP

1шт.

26

01643-31032

Washer

SN: H62051-UP

1шт.

27

13S-54-12350

Spacer

SN: H62051-UP

1шт.

28

425-06-42660

Bracket

SN: H62051-UP

1шт.

29

01010-81020

Bolt

SN: H62051-UP

2шт.

30

01643-31032

Washer

SN: H62051-UP

2шт.

31

01010-81025

Bolt

SN: H62051-UP

3шт.

32

01643-31032

Washer

SN: H62051-UP

3шт.

33

01023-60420

Screw

SN: H62051-UP

8шт.

34

01640-20408

Washer

SN: H62051-UP

8шт.

35

01580-60403

Nut

SN: H62051-UP

8шт.

36

423-54-52220

Cover

SN: H62051-UP

1шт.

37

01010-81020

Bolt

SN: H62051-UP

4шт.

38

01643-31032

Washer

SN: H62051-UP

4шт.

Выбрано товаров: 43
