Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA500-7 S/N A94001-UP
/
ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
/

D-A ТОПЛИВН. БАК. КРЕПЛЕНИЕ

Запчасти Komatsu WA500-7 D-A ТОПЛИВН. БАК. КРЕПЛЕНИЕ ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

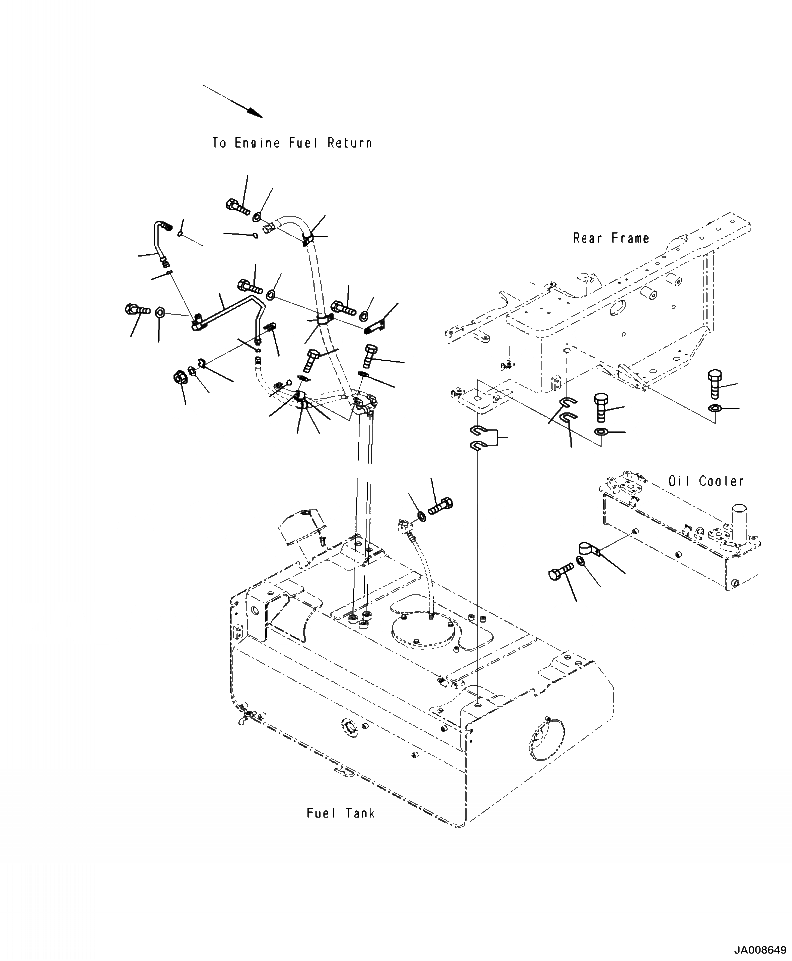

Схема запчастей Komatsu WA500-7 - D-A ТОПЛИВН. БАК. КРЕПЛЕНИЕ ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
27
29
28
12
11
4
4
4
3
1
3
2
8
25
26
23
11
12
18
9
10
25
26
23
22
22
24
19
20
21
17
24
15
16
14
13
14
7
5
6
5
6
9
10

№

Артикул

Название

Примечание

Количество

1

01010-62470

BOLT

2шт.

2

01010-62485

BOLT

2шт.

3

01643-32460

WASHER

4шт.

4

421-926-2930

SHIM, 0.5 MM

8шт.

5

01010-81020

BOLT

2шт.

6

01643-31032

WASHER

2шт.

7

02896-11015

O-RING

1шт.

8

425-04-41440

BRACKET

1шт.

9

07095-20523

CUSHION

2шт.

10

04434-53211

CLIP

2шт.

11

01010-81020

BOLT

3шт.

12

01643-31032

WASHER

3шт.

13

425-04-41170

TUBE

1шт.

14

02896-11009

O-RING

2шт.

15

425-04-41180

TUBE

1шт.

16

01010-81020

BOLT

1шт.

17

01643-31032

WASHER

1шт.

18

07283-31537

CLIP

1шт.

19

07283-51523

SEAT

1шт.

20

01643-30823

WASHER

2шт.

21

01596-00807

NUT

2шт.

22

04434-52711

CLIP

2шт.

23

07095-10419

CUSHION

2шт.

24

02896-11009

O-RING

2шт.

25

01010-81025

BOLT

2шт.

26

01643-31032

WASHER

2шт.

27

04434-51910

CLIP

1шт.

28

01010-81016

BOLT

1шт.

29

01643-31032

WASHER

1шт.

Выбрано товаров: 29
