Запчасти Komatsu WA500-7 СТРЕЛА И BELL CRANK, ТРУБЫ (№-) СТРЕЛА И BELL CRANK, С 3-Х СЕКЦ. КОНТР. КЛАПАНОМ

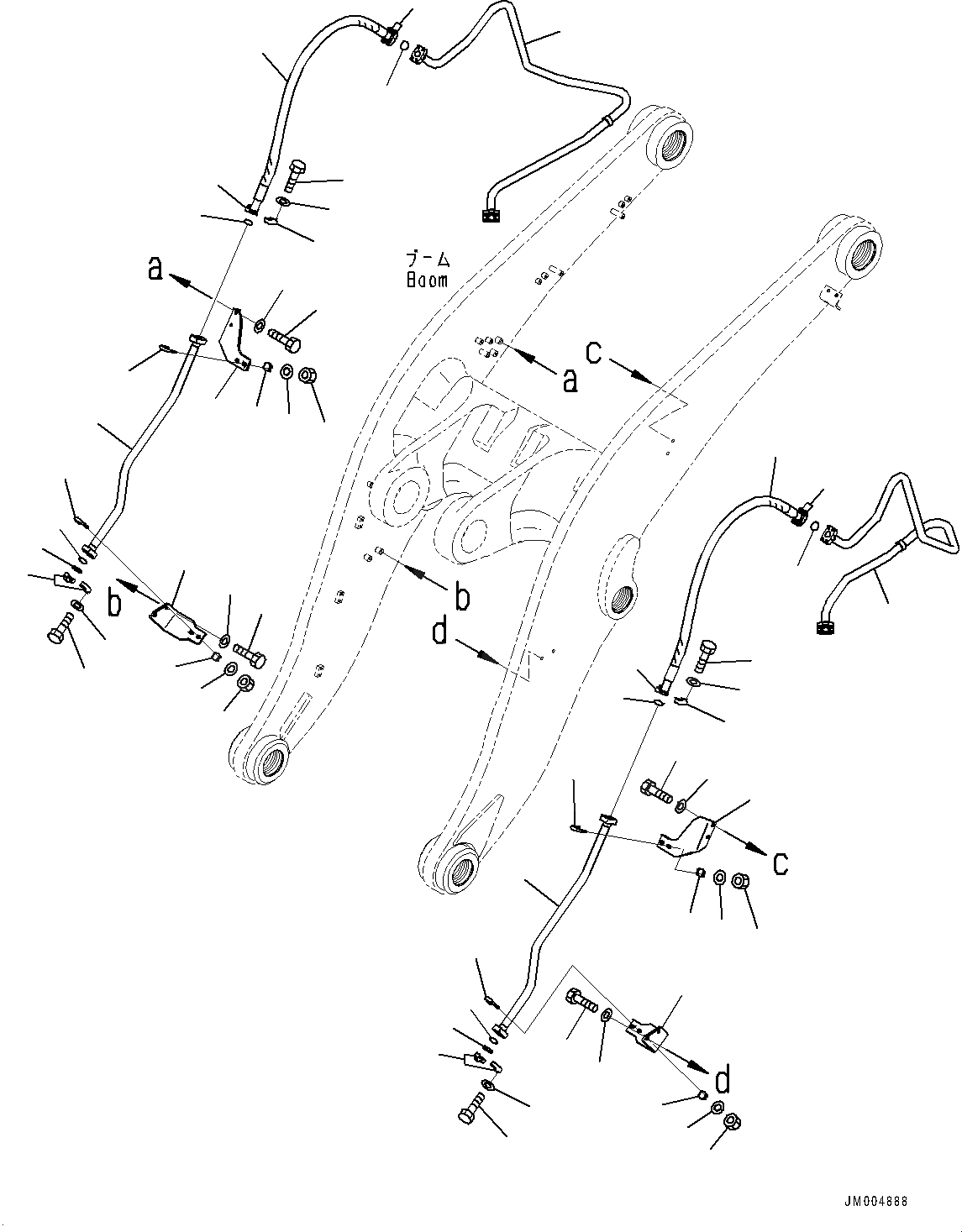

Схема запчастей Komatsu WA500-7 - СТРЕЛА И BELL CRANK, ТРУБЫ (№-) СТРЕЛА И BELL CRANK, С 3-Х СЕКЦ. КОНТР. КЛАПАНОМ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
24
25
13
13
12
13
12
11
12
13
14
15
13
10
9
7
8
1
2
3
5
6
8
7
10
9
8
4
9
10
7

Артикул

Название

Примечание

Количество

1

425-877-4270

Tube

SN: 10001-UP

2шт.

2

07378-11000

Head

SN: 10001-UP

2шт.

3

07000-B3032

O-ring

SN: 10001-UP

2шт.

4

07371-31049

Flange, Split

SN: 10001-UP

4шт.

5

07372-21035

Bolt

SN: 10001-UP

8шт.

6

01643-51032

Washer

SN: 10001-UP

8шт.

7

07283-53444

Seat

SN: 10001-UP

4шт.

8

07283-33450

Clip

SN: 10001-UP

4шт.

9

01643-31032

Washer

SN: 10001-UP

8шт.

10

22P-70-12160

Nut

SN: 10001-UP

8шт.

11

07125-01014

Hose, Flange Type

SN: 10001-UP

2шт.

12

07000-B3032

O-ring

SN: 10001-UP

4шт.

13

07371-31049

Flange, Split

SN: 10001-UP

8шт.

14

07372-21035

Bolt

SN: 10001-UP

16шт.

15

01643-51032

Washer

SN: 10001-UP

16шт.

16

425-877-4230

Bracket

SN: 10001-UP

1шт.

17

01010-81230

Bolt

SN: 10001-UP

2шт.

18

01643-31232

Washer

SN: 10001-UP

2шт.

19

425-877-4240

Bracket

SN: 10001-UP

1шт.

20

01010-81230

Bolt

SN: 10001-UP

2шт.

21

01643-31232

Washer

SN: 10001-UP

2шт.

22

425-877-4251

Bracket

SN: 10001-UP

1шт.

23

425-877-4260

Bracket

SN: 10001-UP

1шт.

24

01010-81230

Bolt

SN: 10001-UP

4шт.

25

01643-31232

Washer

SN: 10001-UP

4шт.

26

425-877-4211

Tube

SN: UP

-1шт.

27

425-877-4221

Tube

SN: UP

-1шт.

Выбрано товаров: 27
