Запчасти Komatsu WA500-7 ДВЕРЦЫ КАПОТА, ДЕФЛЕКТОР (№-) ДВЕРЦЫ КАПОТА, С АВТОМАТИЧ.-СИСТ. СМАЗКИ СИСТЕМА

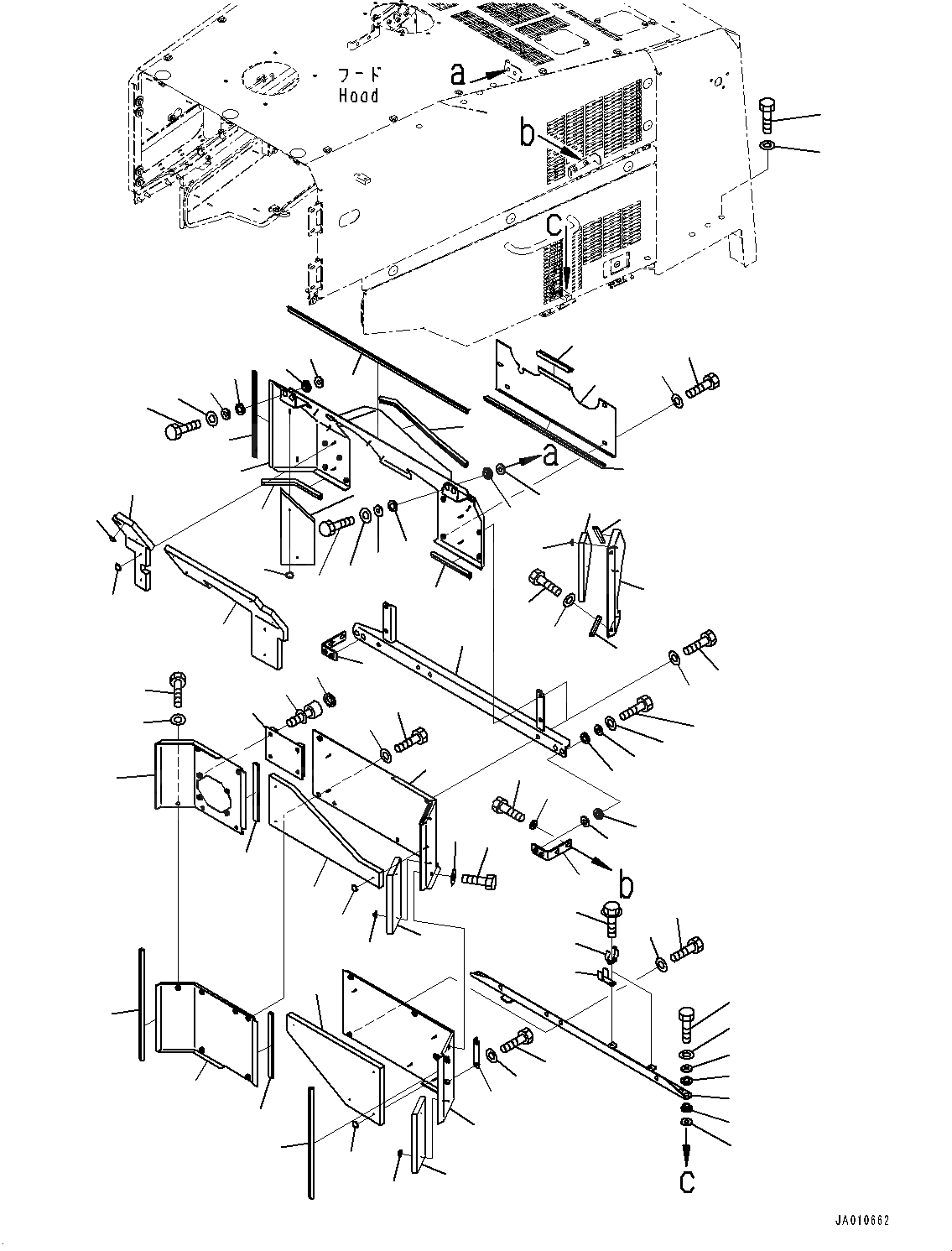

Схема запчастей Komatsu WA500-7 - ДВЕРЦЫ КАПОТА, ДЕФЛЕКТОР (№-) ДВЕРЦЫ КАПОТА, С АВТОМАТИЧ.-СИСТ. СМАЗКИ СИСТЕМА
43
7
52
1
6
8
9
37
58
59
38
4
2
54
53
10
69
70
7
11
12
49
50
51
47
48
68
14
13
15
64
39
42
31
32
1
3
5
13
31
32
39
41
40
60
62
61
69
69
68
69
40
41
71
72
36
35
57
56
46
45
67
44
22
21
20
22
18
17
16
30
29
65
33
34
19
23
28
27
26
25
24
26
39
55
63
66
69
69
69
69

Артикул

Название

Примечание

Количество

1

425-54-41610

Plate

SN: 10001-UP

4шт.

2

01010-81230

Bolt

SN: 10001-UP

4шт.

3

124-54-26540

Washer

SN: 10001-UP

4шт.

4

425-54-41620

Bracket

SN: 10001-UP

1шт.

5

425-54-46590

Cushion

SN: 10001-UP

4шт.

6

421-62-23710

Cushion

SN: 10001-UP

4шт.

7

130-43-64260

Collar

SN: 10001-UP

8шт.

8

01010-81245

Bolt

SN: 10001-UP

4шт.

9

01643-31232

Washer

SN: 10001-UP

4шт.

10

425-54-41630

Plate

SN: 10001-UP

1шт.

11

425-54-46590

Cushion

SN: 10001-UP

4шт.

12

421-62-23710

Cushion

SN: 10001-UP

4шт.

13

130-43-64260

Collar

SN: 10001-UP

8шт.

14

01010-81240

Bolt

SN: 10001-UP

4шт.

15

01643-31232

Washer

SN: 10001-UP

4шт.

16

425-54-41670

Cover

SN: 10001-UP

1шт.

17

425-54-46590

Cushion

SN: 10001-UP

2шт.

18

421-62-23710

Cushion

SN: 10001-UP

2шт.

19

130-43-64260

Collar

SN: 10001-UP

4шт.

20

01010-81245

Bolt

SN: 10001-UP

2шт.

21

01643-31232

Washer

SN: 10001-UP

2шт.

22

01010-81225

Bolt

SN: 10001-UP

4шт.

23

01643-31232

Washer

SN: 10001-UP

4шт.

24

425-54-46590

Cushion

SN: 10001-UP

2шт.

25

421-62-23710

Cushion

SN: 10001-UP

2шт.

26

130-43-64260

Collar

SN: 10001-UP

4шт.

27

01010-81245

Bolt

SN: 10001-UP

2шт.

28

01643-31232

Washer

SN: 10001-UP

2шт.

29

425-54-41660

Plate

SN: 10001-UP

1шт.

30

419-54-31750

Seal

SN: 10001-UP

1шт.

31

01010-81225

Bolt

SN: 10001-UP

4шт.

32

01643-31232

Washer

SN: 10001-UP

4шт.

33

425-54-43820

Cover

SN: 10001-UP

1шт.

34

416-03-41720

Seal

SN: 10001-UP

1шт.

35

01010-81220

Bolt

SN: 10001-UP

2шт.

36

01643-31232

Washer

SN: 10001-UP

2шт.

37

425-54-43640

Cover

SN: 10001-UP

1шт.

38

425-54-43650

Cover

SN: 10001-UP

1шт.

39

425-54-31870

Seal, Door

SN: 10001-UP

3шт.

40

01010-81225

Bolt

SN: 10001-UP

11шт.

41

01643-31232

Washer

SN: 10001-UP

11шт.

42

425-54-41650

Cover

SN: 10001-UP

1шт.

43

425-54-41640

Cover

SN: 10001-UP

1шт.

44

425-54-31960

Seal, Door

SN: 10001-UP

1шт.

45

425-54-47110

Seal

SN: 10001-UP

1шт.

46

425-54-47130

Seal

SN: 10001-UP

1шт.

47

01010-81225

Bolt

SN: 10001-UP

4шт.

48

01643-31232

Washer

SN: 10001-UP

4шт.

49

416-54-32230

Plate

SN: 10001-UP

1шт.

50

417-54-21460

Spring

SN: 10001-UP

2шт.

51

01435-00820

Bolt

SN: 10001-UP

2шт.

52

425-54-41690

Cover Assembly

SN: 10001-UP

1шт.

53

208-03-72310

Grommet

SN: 10001-UP

4шт.

54

01026-A1225

Bolt

SN: 10001-UP

4шт.

55

426-54-34660

Seal, Door

SN: 10001-UP

1шт.

56

416-54-31231

Seal

SN: 10001-UP

1шт.

57

425-54-47120

Seal

SN: 10001-UP

1шт.

58

425-54-47140

Sheet

SN: 10001-UP

1шт.

59

425-54-47160

Sheet

SN: 10001-UP

1шт.

60

425-54-44270

Plate

SN: 10001-UP

1шт.

61

01010-81225

Bolt

SN: 10001-UP

2шт.

62

01643-31232

Washer

SN: 10001-UP

2шт.

63

425-Z90-4190

Sheet

SN: 10001-UP

1шт.

64

425-Z90-4220

Sheet

SN: 10001-UP

1шт.

65

425-Z90-4210

Sheet

SN: 10001-UP

1шт.

66

425-Z90-4180

Sheet

SN: 10001-UP

1шт.

67

425-Z90-4510

Sheet

SN: 10001-UP

1шт.

68

425-Z90-4520

Sheet

SN: 10001-UP

2шт.

69

124-A62-1920

Cap

SN: 10001-UP

25шт.

70

425-Z90-4570

Sheet

SN: 10001-UP

1шт.

71

01010-D2070

Bolt

SN: 10001-UP

8шт.

72

01643-72060

Washer

SN: 10001-UP

8шт.

Выбрано товаров: 72
