Запчасти Komatsu WA500-7 СТРЕЛА И BELL CRANK, ПАЛЕЦ СТРЕЛА И BELL CRANK

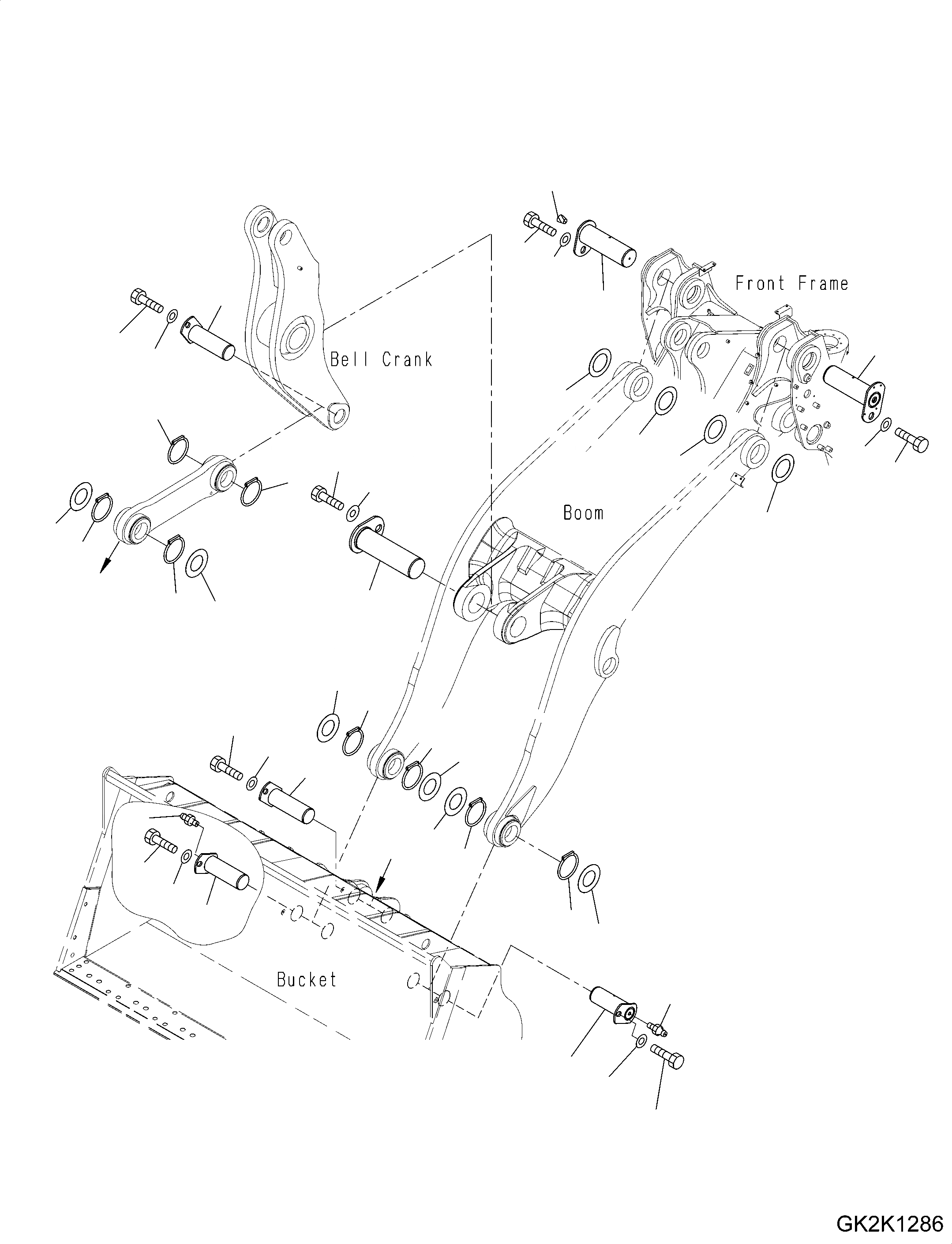

Схема запчастей Komatsu WA500-7 - СТРЕЛА И BELL CRANK, ПАЛЕЦ СТРЕЛА И BELL CRANK
23
a
a
20
21
1
19
24
2
3
22
4
22
6
26
27
7
25
4
27
18
17
5
17
18
12
11
15
11
16
12
14
13
12
11
9
10
8
11
12
13
8
10
9

Артикул

Название

Примечание

Количество

1

425-70-31920

Pin

SN: 10001-UP

1шт.

2

01010-81630

Bolt

SN: 10001-UP

1шт.

3

421-70-11280

Washer

SN: 10001-UP

1шт.

4

426-70-12530

O-Ring

SN: 10001-UP

2шт.

5

425-70-41910

Pin

SN: 10001-UP

1шт.

6

01010-82040

Bolt

SN: 10001-UP

1шт.

7

427-70-11290

Washer

SN: 10001-UP

1шт.

8

425-70-31910

Pin

SN: 10001-UP

2шт.

9

01010-81630

Bolt

SN: 10001-UP

2шт.

10

421-70-11280

Washer

SN: 10001-UP

2шт.

11

426-70-12530

O-Ring

SN: 10001-UP

4шт.

12

421-70-11451

Shim, T=1.5mm

SN: 10001-UP

4шт.

13

07020-00000

Fitting, Grease

SN: 10001-UP

2шт.

14

425-70-31920

Pin

SN: 10001-UP

1шт.

15

01010-81630

Bolt

SN: 10001-UP

1шт.

16

421-70-11280

Washer

SN: 10001-UP

1шт.

17

426-70-12530

O-Ring

SN: 10001-UP

2шт.

18

421-70-11451

Shim, T=1.5mm

SN: 10001-UP

2шт.

19

425-70-31990

Pin

SN: 10001-UP

1шт.

20

01010-81630

Bolt

SN: 10001-UP

1шт.

21

425-70-11290

Washer

SN: 10001-UP

1шт.

22

425-70-31320

Shim, T=1.0mm

SN: 10001-UP

2шт.

22

426-70-11320

Shim, T=1.5mm

SN: 10001-UP

2шт.

23

07049-03342

Plug, Cork

SN: 10001-UP

1шт.

24

425-43-39121

Pin

SN: 10001-UP

1шт.

25

01010-81630

Bolt

SN: 10001-UP

1шт.

26

425-70-11290

Washer

SN: 10001-UP

1шт.

27

425-70-31320

Shim, T=1.0mm

SN: 10001-UP

2шт.

27

426-70-11320

Shim, T=1.5mm

SN: 10001-UP

2шт.

Выбрано товаров: 29
