Запчасти Komatsu WA500-7 ЗАДН. ПРОВОДКА, SНИЗ.-BНИЗ. ПРЕДОХРАНИТЕЛЬ ЗАДН. ПРОВОДКА

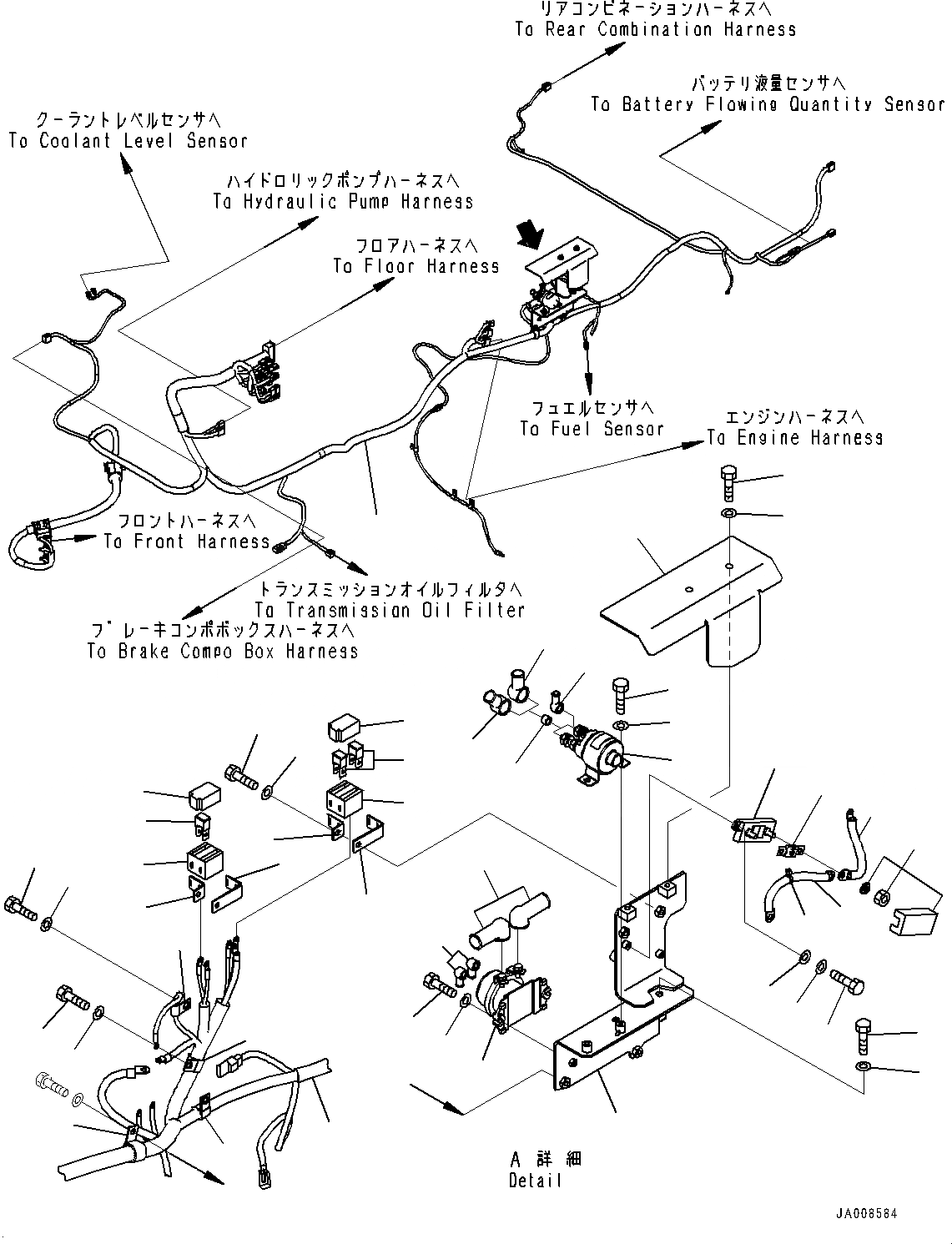

Схема запчастей Komatsu WA500-7 - ЗАДН. ПРОВОДКА, SНИЗ.-BНИЗ. ПРЕДОХРАНИТЕЛЬ ЗАДН. ПРОВОДКА
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
9
8
7
6
5
4
3
2
1
10
11
12
13
14
15
35
23
36
16
17
18
32
33
21
22
21
21
17
18
1
a
a
A
A

Артикул

Название

Примечание

Количество

1

425-06-42120

Wiring Harness

SN: 10001-UP

1шт.

|$1

21J-06-13661

Diode

SN: 10001-UP

1шт.

2

425-06-32320

Cable

SN: 10001-UP

1шт.

3

425-06-42820

Bracket

SN: 10001-UP

1шт.

4

01010-81020

Bolt

SN: 10001-UP

2шт.

5

01643-31032

Washer

SN: 10001-UP

2шт.

6

425-06-42830

Cover

SN: 10001-UP

1шт.

7

01010-81020

Bolt

SN: 10001-UP

2шт.

8

01643-31032

Washer

SN: 10001-UP

2шт.

9

425-06-42340

Cable

SN: 10001-UP

1шт.

10

08088-30000

Switch, Battery Relay

SN: 10001-UP

1шт.

11

01010-80830

Bolt

SN: 10001-UP

2шт.

12

01643-30823

Washer

SN: 10001-UP

2шт.

13

600-815-2690

Switch, Heater

SN: 10001-UP

1шт.

14

01010-80816

Bolt

SN: 10001-UP

2шт.

15

01643-30823

Washer

SN: 10001-UP

2шт.

16

424-54-14380

Collar

SN: 10001-UP

2шт.

17

424-06-43160

Bracket

SN: 10001-UP

2шт.

18

424-06-43170

Bracket

SN: 10001-UP

2шт.

19

01010-81025

Bolt

SN: 10001-UP

2шт.

20

01643-31032

Washer

SN: 10001-UP

2шт.

21

421-06-22880

Holder

SN: 10001-UP

2шт.

22

417-06-22610

Fuse, 50Amp.

SN: 10001-UP

3шт.

23

561-06-81520

Holder

SN: 10001-UP

1шт.

24

561-06-81610

Fuse

SN: 10001-UP

1шт.

25

01010-80616

Bolt

SN: 10001-UP

2шт.

26

01643-30623

Washer

SN: 10001-UP

2шт.

27

01643-30623

Washer

SN: 10001-UP

2шт.

28

04434-50810

Clip

SN: 10001-UP

1шт.

29

04434-51910

Clip

SN: 10001-UP

1шт.

30

04434-52310

Clip

SN: 10001-UP

1шт.

31

04434-52711

Clip

SN: 10001-UP

1шт.

32

01010-81016

Bolt

SN: 10001-UP

2шт.

33

01643-31032

Washer

SN: 10001-UP

2шт.

34

08038-00035

Cap, Terminal

SN: 10001-UP

2шт.

35

08038-00519

Cap, Terminal

SN: 10001-UP

3шт.

36

08038-04030

Cap, Terminal

SN: 10001-UP

2шт.

37

08034-40521

Band

SN: 10001-UP

1шт.

Выбрано товаров: 38
