Запчасти Komatsu WA500-7 СОЧЛ. СОЕД. БЛОКИР. BAR И РАМА COVER, БОКОВ. КРЫШКА СОЧЛ. СОЕД. БЛОКИР. BAR И РАМА COVER

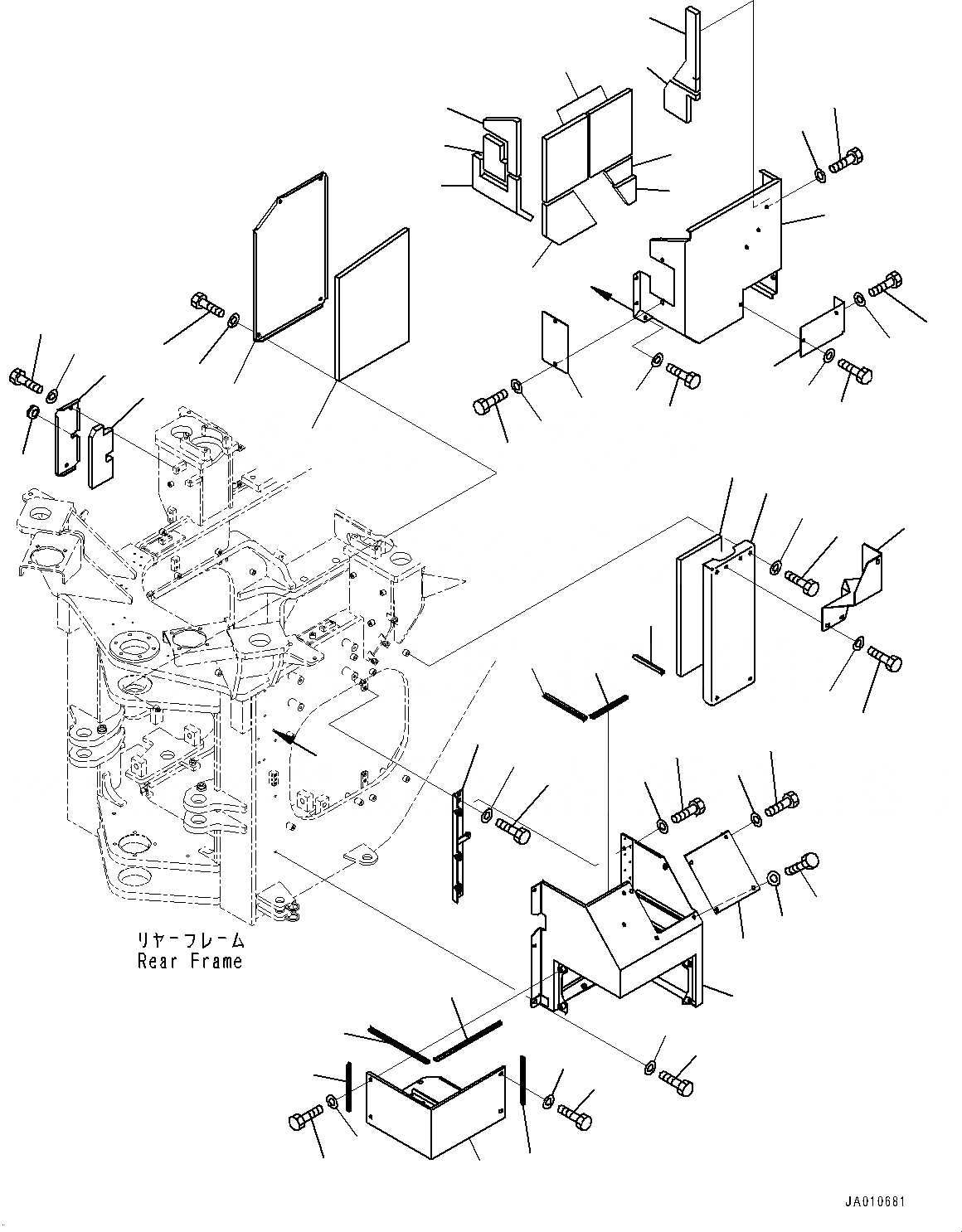

Схема запчастей Komatsu WA500-7 - СОЧЛ. СОЕД. БЛОКИР. BAR И РАМА COVER, БОКОВ. КРЫШКА СОЧЛ. СОЕД. БЛОКИР. BAR И РАМА COVER
7
8
9
13
14
22
23
24
31
43
54
44
45
46
47
48
49
51
52
53
10
11
12
16
15
17
18
33
32
32
33
38
39
37
19
28
29
30
40
25
26
27
27
26
28
20
21
20
21
35
36
36
34
35
50
2
3
1
41
42
5
6
4
a
a

Артикул

Название

Примечание

Количество

1

425-S95-7J20

Cover

SN: 10001-UP

1шт.

2

01010-D1220

Bolt

SN: 10001-UP

4шт.

3

01643-71232

Washer

SN: 10001-UP

4шт.

4

425-S95-7J10

Cover

SN: 10001-UP

1шт.

5

01010-D1220

Bolt

SN: 10001-UP

3шт.

6

01643-71232

Washer

SN: 10001-UP

3шт.

7

425-46-44120

Cover, R.H.

SN: 10001-UP

1шт.

8

01010-D1220

Bolt

SN: 10001-UP

4шт.

9

01643-71232

Washer

SN: 10001-UP

4шт.

10

425-46-44251

Sheet

SN: 10001-UP

1шт.

11

01010-D1220

Bolt

SN: 10001-UP

2шт.

12

01643-71232

Washer

SN: 10001-UP

2шт.

13

426-09-11220

Grommet

SN: 10001-UP

1шт.

14

425-46-44190

Cover

SN: 10001-UP

1шт.

15

01010-D1225

Bolt

SN: 10001-UP

3шт.

16

01643-71232

Washer

SN: 10001-UP

3шт.

17

01010-D1220

Bolt

SN: 10001-UP

3шт.

18

01643-71232

Washer

SN: 10001-UP

3шт.

19

425-46-44220

Cover

SN: 10001-UP

1шт.

20

01010-D1230

Bolt

SN: 10001-UP

6шт.

21

01643-71232

Washer

SN: 10001-UP

6шт.

22

425-54-13930

Seal

SN: 10001-UP

1шт.

23

23S-54-36560

Seal, Door

SN: 10001-UP

1шт.

24

415-54-31180

Seal

SN: 10001-UP

1шт.

25

425-46-44240

Cover

SN: 10001-UP

1шт.

26

01010-D1220

Bolt

SN: 10001-UP

6шт.

27

01643-71232

Washer

SN: 10001-UP

6шт.

28

415-54-31180

Seal

SN: 10001-UP

2шт.

29

23S-61-51240

Seal

SN: 10001-UP

1шт.

30

419-54-16350

Seal

SN: 10001-UP

1шт.

31

425-46-44730

Plate

SN: 10001-UP

1шт.

32

01010-D1220

Bolt

SN: 10001-UP

2шт.

33

01643-71232

Washer

SN: 10001-UP

2шт.

34

425-46-44740

Plate

SN: 10001-UP

1шт.

35

01010-D1220

Bolt

SN: 10001-UP

4шт.

36

01643-71232

Washer

SN: 10001-UP

4шт.

37

425-46-44750

Plate

SN: 10001-UP

1шт.

38

01010-D1220

Bolt

SN: 10001-UP

2шт.

39

01643-71232

Washer

SN: 10001-UP

2шт.

40

425-S95-7J31

Bracket

SN: 10001-UP

1шт.

41

01010-D1230

Bolt

SN: 10001-UP

4шт.

42

01643-71232

Washer

SN: 10001-UP

4шт.

43

425-Z90-4340

Sheet

SN: 10001-UP

1шт.

44

425-Z90-4370

Sheet

SN: 10001-UP

2шт.

45

425-Z90-4380

Sheet

SN: 10001-UP

1шт.

46

425-Z90-4390

Sheet

SN: 10001-UP

1шт.

47

425-Z90-4410

Sheet

SN: 10001-UP

1шт.

48

425-Z90-4420

Sheet

SN: 10001-UP

1шт.

49

425-Z90-4430

Sheet

SN: 10001-UP

1шт.

50

425-Z90-4440

Sheet

SN: 10001-UP

1шт.

51

425-Z90-4450

Sheet

SN: 10001-UP

1шт.

52

425-Z90-4460

Sheet

SN: 10001-UP

1шт.

53

425-Z90-4830

Sheet

SN: 10001-UP

1шт.

54

425-Z90-4940

Sheet

SN: 10001-UP

1шт.

Выбрано товаров: 54
