Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA500-6R S/N 60010-UP
/
ТОПЛИВН. СИСТЕМА
/
ТОПЛИВН. БАК., С ТОПЛИВН. БЫСТР. ЗАПРАВ. СИСТЕМА
/

ТОПЛИВН. БАК., КРЕПЛЕНИЕ (№-)

Запчасти Komatsu WA500-6R ТОПЛИВН. БАК., КРЕПЛЕНИЕ (№-) ТОПЛИВН. БАК., С ТОПЛИВН. БЫСТР. ЗАПРАВ. СИСТЕМА

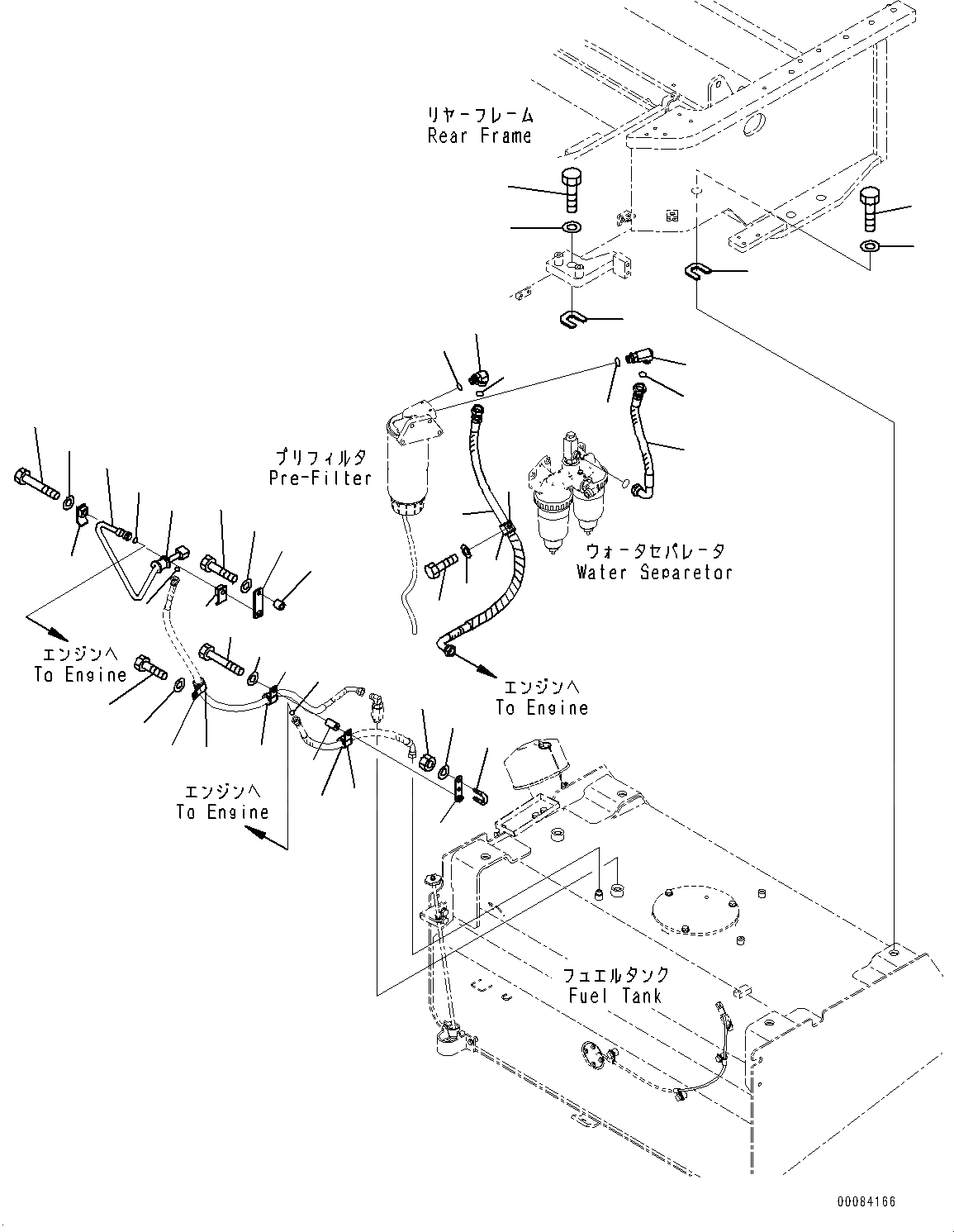

Схема запчастей Komatsu WA500-6R - ТОПЛИВН. БАК., КРЕПЛЕНИЕ (№-) ТОПЛИВН. БАК., С ТОПЛИВН. БЫСТР. ЗАПРАВ. СИСТЕМА
9
10
11
12
13
14
15
16
4
3
1
2
3
4
5
6
7
8
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
19
32
18
32
17
18
33
33
23
20

№

Артикул

Название

Примечание

Количество

1

01010-62470

Bolt

SN: 60010-UP

2шт.

2

01010-62485

Bolt

SN: 60010-UP

2шт.

3

01643-32460

Washer

SN: 60010-UP

4шт.

4

421-926-2930

Shim, T=0.5mm

SN: 60010-UP

8шт.

5

02782-10518

Elbow

SN: 60010-UP

1шт.

6

07002-12034

O-ring

SN: 60010-UP

1шт.

7

02896-11015

O-ring

SN: 60010-UP

1шт.

8

425-Z13-3460

Hose

SN: 60010-UP

1шт.

9

02782-10516

Elbow

SN: 60010-UP

1шт.

10

07002-12034

O-ring

SN: 60010-UP

1шт.

11

02896-11015

O-ring

SN: 60010-UP

2шт.

12

425-Z13-3431

Hose

SN: 60010-UP

1шт.

13

07095-20523

Cushion

SN: 60010-UP

1шт.

14

04434-53211

Clip

SN: 60010-UP

1шт.

15

01010-81020

Bolt

SN: 60010-UP

1шт.

16

01643-31032

Washer

SN: 60010-UP

1шт.

17

425-04-31221

Tube

SN: 60010-UP

1шт.

18

02896-11009

O-ring

SN: 60010-UP

2шт.

19

425-04-31521

Plate

SN: 60010-UP

1шт.

20

423-54-11340

Spacer

SN: 60010-UP

1шт.

21

01010-81040

Bolt

SN: 60010-UP

1шт.

22

01643-31032

Washer

SN: 60010-UP

1шт.

23

07094-10315

Clamp

SN: 60010-UP

2шт.

24

07095-00314

Cushion

SN: 60010-UP

1шт.

25

01010-81060

Bolt

SN: 60010-UP

1шт.

26

01643-31032

Washer

SN: 60010-UP

1шт.

27

02896-11009

O-ring

SN: 60010-UP

1шт.

28

425-04-31180

Bracket

SN: 60010-UP

1шт.

29

07283-32236

Clip, Pipe

SN: 60010-UP

1шт.

30

01643-31032

Washer

SN: 60010-UP

2шт.

31

01597-01009

Nut

SN: 60010-UP

2шт.

32

07095-20419

Cushion

SN: 60010-UP

3шт.

33

04434-52711

Clip

SN: 60010-UP

3шт.

34

22D-62-18450

Collar

SN: 60010-UP

1шт.

35

01010-81065

Bolt

SN: 60010-UP

1шт.

36

01643-31032

Washer

SN: 60010-UP

1шт.

37

01010-81020

Bolt

SN: 60010-UP

1шт.

38

01643-31032

Washer

SN: 60010-UP

1шт.

Выбрано товаров: 38
