РАДИАТОР, КОНДИЦ. ВОЗДУХА КОНДЕНСАТОР БЛОК (№-)

Запчасти Komatsu WA500-6R РАДИАТОР, КОНДИЦ. ВОЗДУХА КОНДЕНСАТОР БЛОК (№-) РАДИАТОР, С КОНДИЦИОНЕРОМ

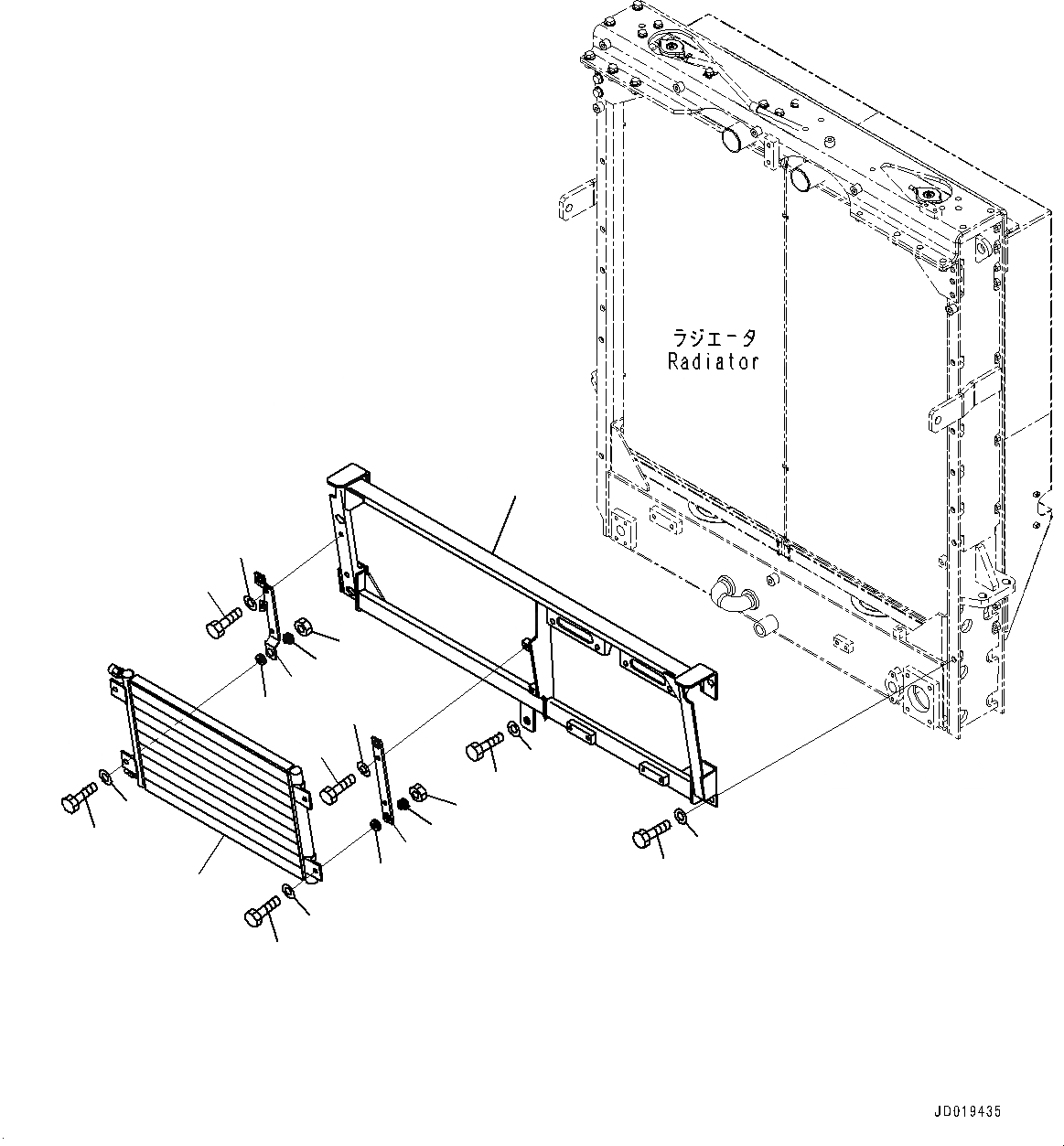

Схема запчастей Komatsu WA500-6R - РАДИАТОР, КОНДИЦ. ВОЗДУХА КОНДЕНСАТОР БЛОК (№-) РАДИАТОР, С КОНДИЦИОНЕРОМ
13
14
12
11
15
16
14
8
9
13
6
1
7
10
15
16
17
17
2
3
4
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

425-03-31304

Radiator Assembly

SN: 60018-UP

1шт.

|$1

425-03-31303

Radiator Assembly

SN: 60015-60017

1шт.

|$2

425-03-31302

Radiator

SN: 60010-60014

1шт.

1

425-03-37232

Bracket

SN: 60010-UP

1шт.

2

01010-81230

Bolt

SN: 60010-UP

4шт.

3

01643-31232

Washer

SN: 60010-UP

4шт.

4

01010-81225

Bolt

SN: 60010-UP

1шт.

5

01643-31232

Washer

SN: 60010-UP

1шт.

6

56E-07-21133

Condenser Assembly

SN: 60010-UP

1шт.

7

425-03-37260

Bracket

SN: 60010-UP

1шт.

8

01010-81025

Bolt

SN: 60010-UP

2шт.

9

01643-31032

Washer

SN: 60010-UP

2шт.

10

425-03-37270

Plate

SN: 60010-UP

1шт.

11

01010-81025

Bolt

SN: 60010-UP

2шт.

12

01643-31032

Washer

SN: 60010-UP

2шт.

13

01010-80840

Bolt

SN: 60010-UP

4шт.

14

01643-30823

Washer

SN: 60010-UP

4шт.

15

425-03-37280

Cushion

SN: 60010-UP

4шт.

16

425-03-37290

Cushion

SN: 60010-UP

4шт.

17

01580-10806

Nut

SN: 60010-UP

4шт.

Выбрано товаров: 20
