WA500-6R S/N 60001-60009
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ПОЛ (ПОЛ Э/ПРОВОДКА) (ДЛЯ SEPARATE КАБИНА)(№-)

Запчасти Komatsu WA500-6R ПОЛ (ПОЛ Э/ПРОВОДКА) (ДЛЯ SEPARATE КАБИНА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

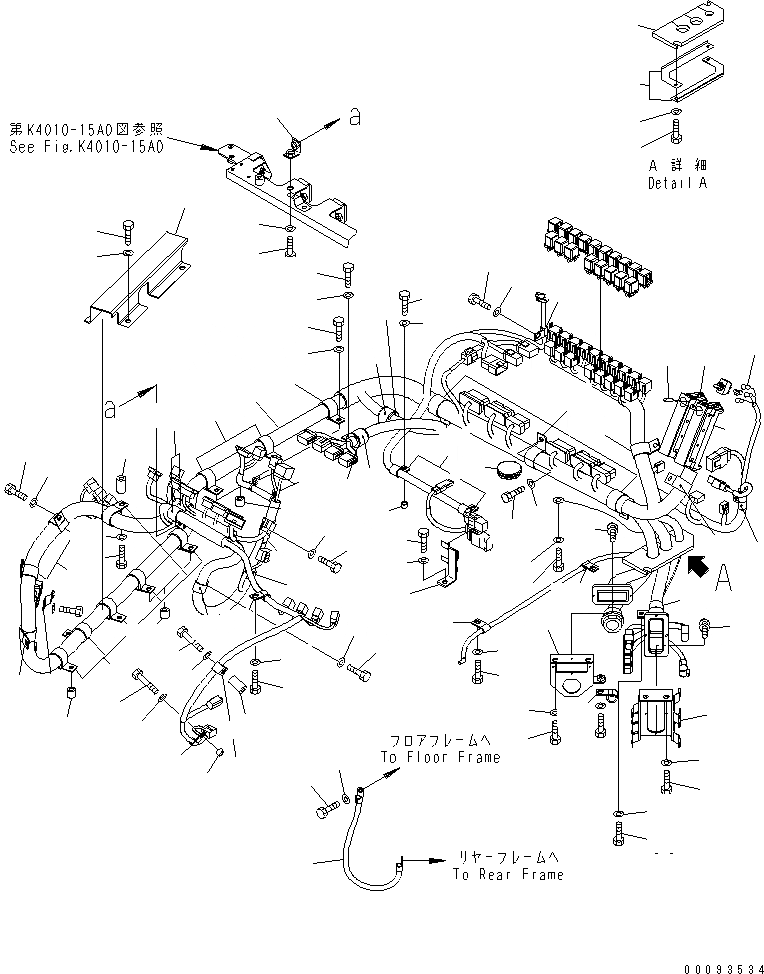

Схема запчастей Komatsu WA500-6R - ПОЛ (ПОЛ Э/ПРОВОДКА) (ДЛЯ SEPARATE КАБИНА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
23
24
24
25
25
25
25
26
26
27
27
27
27
27
28
29
30
30
31
31
31
31
32
32
32
32
33
33
33
33
34
34
34
34
35
35
36
36
37
37
38
38
39
40
41
42
43
44
45
45
45
46
47
48
49
50
51
51
52
52
53
54
55
56
57
58

№

Артикул

Название

Примечание

Количество

1

425-06-32522

WIRING HARNESS

SN: 60005-UP

1шт.

1

425-06-32154

WIRING HARNESS

SN: 60001-60004

1шт.

1

20Y-06-25250

DIODE, 1.5A

SN: 60005-UP

4шт.

1

20Y-06-25250

DIODE, 1.5A

SN: 60001-60004

2шт.

1

418-06-35210

DIODE, 3A

SN: 60001-UP

4шт.

2

283-06-16110

BOX

SN: 60001-UP

2шт.

3

283-06-16160

TERMINAL

SN: 60001-UP

60шт.

4

08028-12045

CABLE

SN: 60001-UP

1шт.

5

01010-81020

BOLT

SN: 60001-UP

1шт.

6

01643-31032

WASHER

SN: 60001-UP

1шт.

7

425-06-32731

BRACKET

SN: 60001-UP

1шт.

8

425-06-32752

BRACKET

SN: 60001-UP

1шт.

9

01010-81016

BOLT

SN: 60001-UP

4шт.

10

01643-31032

WASHER

SN: 60001-UP

4шт.

11

425-06-32711

SHEET

SN: 60001-UP

1шт.

12

425-06-33510

PLATE

SN: 60001-UP

2шт.

13

01010-80616

BOLT

SN: 60001-UP

2шт.

14

01643-30623

WASHER

SN: 60001-UP

2шт.

15

425-06-31140

PLATE

SN: 60001-UP

1шт.

16

01010-81020

BOLT

SN: 60001-UP

2шт.

17

01643-31032

WASHER

SN: 60001-UP

2шт.

18

425-06-32771

PLATE

SN: 60001-UP

19

01010-81020

BOLT

SN: 60001-UP

1шт.

20

01643-31032

WASHER

SN: 60001-UP

1шт.

21

08053-01510

CLIP

SN: 60001-UP

1шт.

22

04434-51010

CLIP

SN: 60001-UP

4шт.

23

04434-51410

CLIP

SN: 60001-UP

2шт.

24

04434-51710

CLIP

SN: 60001-UP

4шт.

25

04434-52711

CLIP

SN: 60001-UP

5шт.

26

04434-53211

CLIP

SN: 60001-UP

2шт.

27

04434-53411

CLIP

SN: 60001-UP

12шт.

28

23S-62-25850

CLIP

SN: 60001-UP

3шт.

29

08038-00519

CAP

SN: 60001-UP

4шт.

30

01023-10412

SCREW

SN: 60001-UP

8шт.

31

01010-81016

BOLT

SN: 60001-UP

8шт.

32

01643-31032

WASHER

SN: 60001-UP

8шт.

33

01010-81020

BOLT

SN: 60001-UP

11шт.

34

01643-31032

WASHER

SN: 60001-UP

11шт.

35

01010-81025

BOLT

SN: 60001-UP

3шт.

36

01643-31032

WASHER

SN: 60001-UP

3шт.

37

01010-81030

BOLT

SN: 60002-UP

9шт.

37

01010-81030

BOLT

SN: 60001-60001

12шт.

38

01643-31032

WASHER

SN: 60002-UP

9шт.

38

01643-31032

WASHER

SN: 60001-60001

12шт.

39

01010-81040

BOLT

SN: 60001-UP

3шт.

40

01643-31032

WASHER

SN: 60001-UP

3шт.

41

01010-81055

BOLT

SN: 60001-UP

1шт.

42

01643-31032

WASHER

SN: 60001-UP

1шт.

43

01010-81060

BOLT

SN: 60001-UP

1шт.

44

01643-31032

WASHER

SN: 60001-UP

1шт.

45

424-54-14380

COLLAR

SN: 60002-UP

7шт.

45

424-54-14380

COLLAR

SN: 60001-60001

10шт.

46

41H-879-1250

SPACER

SN: 60001-UP

2шт.

47

175-79-83760

SPACER

SN: 60002-UP

3шт.

48

22D-62-12440

SPACER

SN: 60001-UP

1шт.

49

08034-40521

BAND

SN: 60001-UP

2шт.

50

09415-03620

CAP

SN: 60001-UP

1шт.

51

07095-20523

CUSHION

SN: 60001-UP

2шт.

52

04434-51910

CLIP

SN: 60001-UP

2шт.

53

04434-52210

CLIP

SN: 60001-UP

1шт.

54

22D-62-18450

SPACER

SN: 60001-UP

1шт.

55

08193-20010

CLIP

SN: 60001-UP

1шт.

56

425-06-31150

BRACKET

SN: 60001-UP

1шт.

57

01010-81025

BOLT

SN: 60001-UP

1шт.

58

01643-31032

WASHER

SN: 60001-UP

1шт.

Выбрано товаров: 65
