ЭЛЕКТРИЧ. РЫЧАГ

Запчасти Komatsu WA500-6 ЭЛЕКТРИЧ. РЫЧАГ Y ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

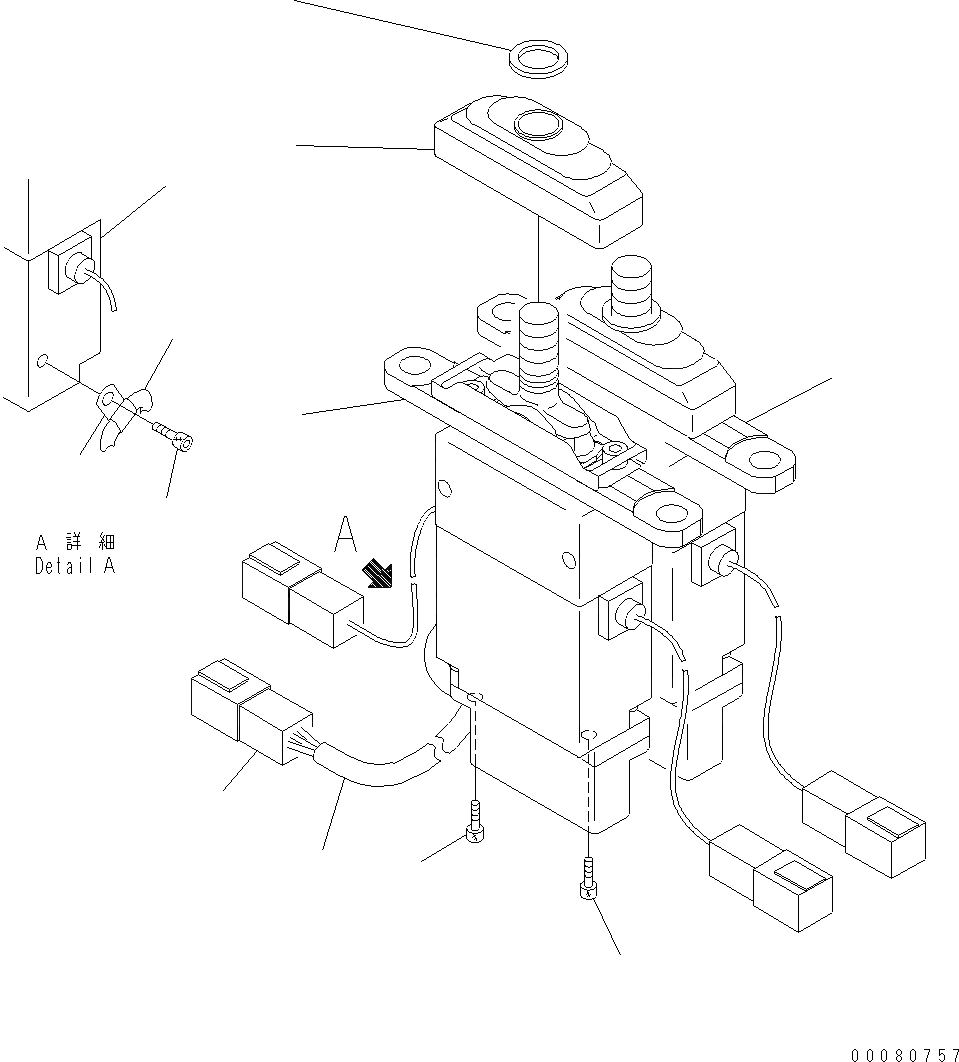

Схема запчастей Komatsu WA500-6 - ЭЛЕКТРИЧ. РЫЧАГ Y ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
4
5
1
7
1
8
3
6
2
7
2
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

702-16-02143

LEVER ASSEMBLY

SN: H60051-UP

1шт.

2

01252-60512

BOLT

SN: H60051-UP

8шт.

3

01252-60510

BOLT

SN: H60051-UP

2шт.

4

702-16-54920

RING

SN: H60051-UP

2шт.

5

702-16-54641

BOOT

SN: H60051-UP

2шт.

6

08192-24810

CONNECTOR

SN: H60051-UP

2шт.

7

702-16-57930

TUBE

SN: H60051-UP

2шт.

8

702-16-57940

CLIP

SN: H60051-UP

2шт.
