ПЕРЕДН. КРЫЛО

Запчасти Komatsu WA500-6 ПЕРЕДН. КРЫЛО M ЧАСТИ КОРПУСАS И КРЫШКИ

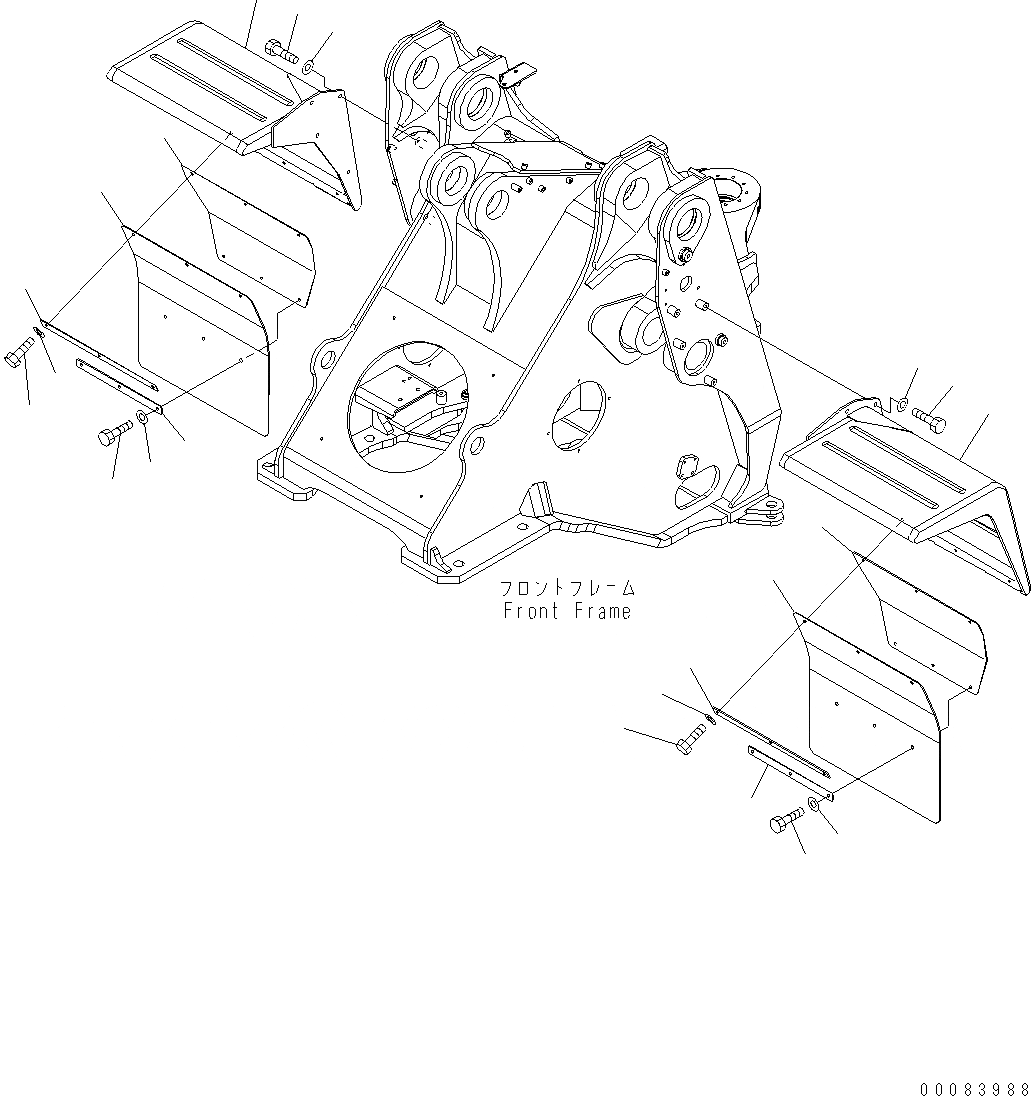

Схема запчастей Komatsu WA500-6 - ПЕРЕДН. КРЫЛО M ЧАСТИ КОРПУСАS И КРЫШКИ
4
5
6
7
8
13
12
11
9
10
14
11
12
13
8
7
14
9
10
1
2
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

425-54-34113

FENDER, LHS

SN: H60051-UP

1шт.

2

01010-81230

BOLT

SN: H60051-UP

4шт.

3

01643-31232

WASHER

SN: H60051-UP

4шт.

4

425-54-34123

FENDER, RHS

SN: H60051-UP

1шт.

5

01010-81230

BOLT

SN: H60051-UP

4шт.

6

01643-31232

WASHER

SN: H60051-UP

4шт.

7

425-54-34261

GUARD

SN: H60051-UP

2шт.

8

425-54-34232

SHEET

SN: H60051-UP

2шт.

9

01010-81025

BOLT

SN: H60051-UP

6шт.

10

01643-31032

WASHER

SN: H60051-UP

6шт.

11

01010-81030

BOLT

SN: H60051-UP

6шт.

12

01643-31032

WASHER

SN: H60051-UP

6шт.

13

425-54-34240

PLATE

SN: H60051-UP

2шт.

14

425-54-34250

PLATE

SN: H60051-UP

2шт.

Выбрано товаров: 14
