Komatsu
/
Погрузчики фронтальные
/
WA500-6 S/N H60051 - Up
/
D ТОПЛИВН. СИСТЕМА
/

ТОПЛИВН. БАК. (ЭЛЕМЕНТЫ КРЕПЛЕНИЯ)

Запчасти Komatsu WA500-6 ТОПЛИВН. БАК. (ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) D ТОПЛИВН. СИСТЕМА

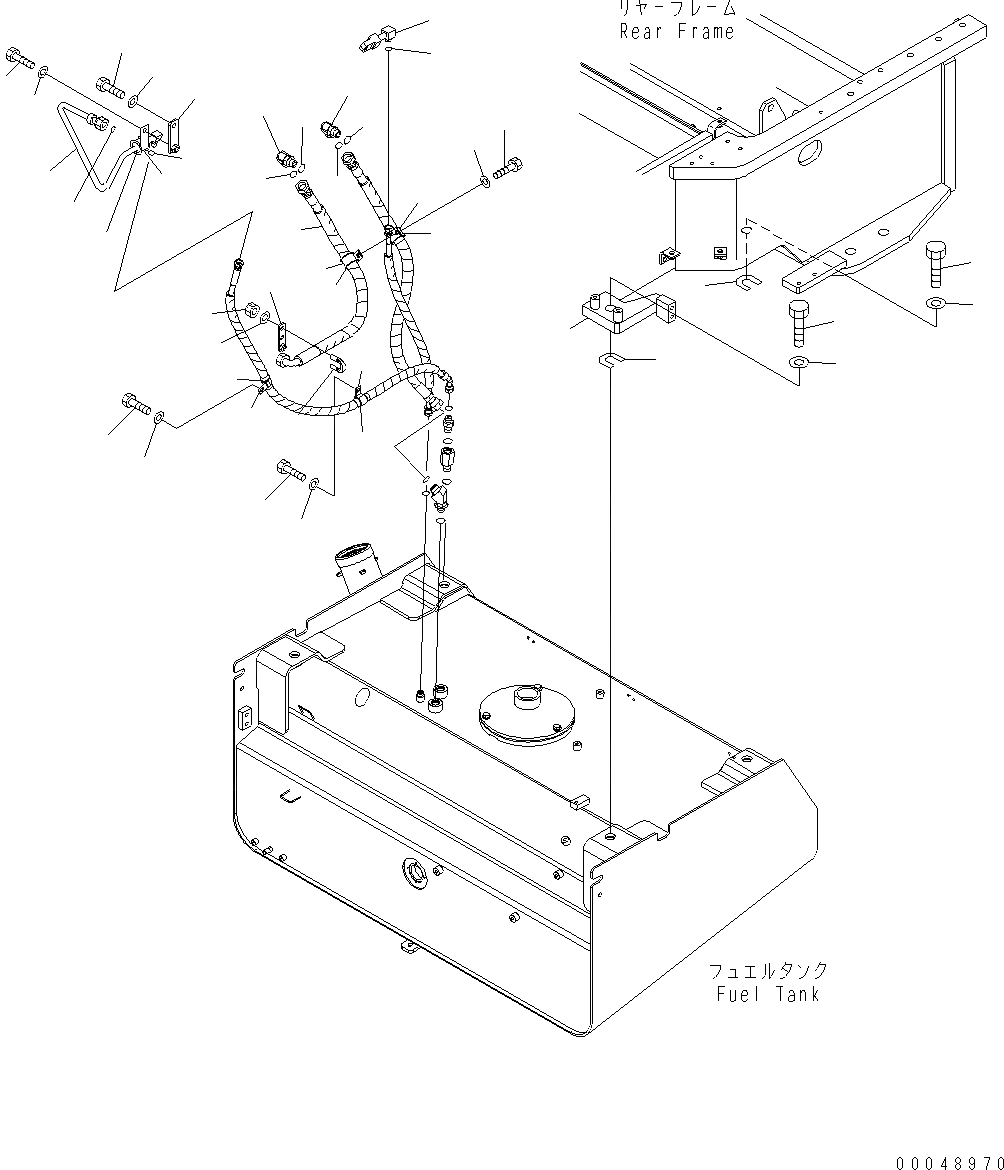

Схема запчастей Komatsu WA500-6 - ТОПЛИВН. БАК. (ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) D ТОПЛИВН. СИСТЕМА
36
27
11
10
8
9
4
4
3
1
3
2
34
29
28
29
28
35
31
35
16
34
32
33
30
17
15
7
6
5
13
12
14
19
23
24
19
18
26
25
21
22
20

№

Артикул

Название

Примечание

Количество

1

01010-62470

BOLT

SN: H60051-.

2шт.

2

01010-62485

BOLT

SN: H60051-.

2шт.

3

01643-32460

WASHER

SN: H60051-.

4шт.

4

421-926-2930

SHIM

SN: H60051-.

8шт.

5

02782-10516

ELBOW

SN: H60051-.

1шт.

6

07002-12034

O-RING

SN: H60051-.

1шт.

7

02896-11015

O-RING

SN: H60051-.

1шт.

8

07095-20523

CUSHION

SN: H60051-.

1шт.

9

04434-53211

CLIP

SN: H60051-.

1шт.

10

01010-81035

BOLT

SN: H60051-.

1шт.

11

01643-31032

WASHER

SN: H60051-.

1шт.

12

02782-10516

ELBOW

SN: H60051-.

1шт.

13

07002-12034

O-RING

SN: H60051-.

1шт.

14

02896-11015

O-RING

SN: H60051-.

2шт.

15

425-04-31170

HOSE

SN: H60051-.

1шт.

16

07095-20523

CUSHION

SN: H60051-.

1шт.

17

04434-53211

CLIP

SN: H60051-.

1шт.

18

425-04-31221

TUBE

SN: H60051-.

1шт.

19

02896-11009

O-RING

SN: H60051-.

2шт.

20

425-04-31521

PLATE

SN: H60051-.

1шт.

21

01010-81025

BOLT

SN: H60051-.

1шт.

22

01643-31032

WASHER

SN: H60051-.

1шт.

23

07094-10315

CLAMP

SN: H60051-.

2шт.

24

07095-00314

CUSHION

SN: H60051-.

1шт.

25

01010-81060

BOLT

SN: H60051-.

1шт.

26

01643-31032

WASHER

SN: H60051-.

1шт.

27

02896-11009

O-RING

SN: H60051-.

1шт.

28

01010-81020

BOLT

SN: H60051-.

1шт.

29

01643-31032

WASHER

SN: H60051-.

1шт.

30

425-04-31180

BRACKET

SN: H60051-.

1шт.

31

07283-32236

CLIP, PIPE

SN: H60051-.

1шт.

32

01643-31032

WASHER

SN: H60051-.

2шт.

33

01597-01009

NUT

SN: H60051-.

2шт.

34

07095-20419

CUSHION

SN: H60051-.

2шт.

35

04434-52711

CLIP

SN: H60051-.

2шт.

36

425-04-31710

JOINT

SN: H60051-.

1шт.

Выбрано товаров: 36
