C-A СИСТЕМА ТРУБ РАДИАТОРА ДВИГАТЕЛЬ ВЕНТИЛЯТОР И РАДИАТОР ВОЗВРАТН. ЛИНИИ

Запчасти Komatsu WA500-6 C-A СИСТЕМА ТРУБ РАДИАТОРА ДВИГАТЕЛЬ ВЕНТИЛЯТОР И РАДИАТОР ВОЗВРАТН. ЛИНИИ СИСТЕМА ОХЛАЖДЕНИЯ

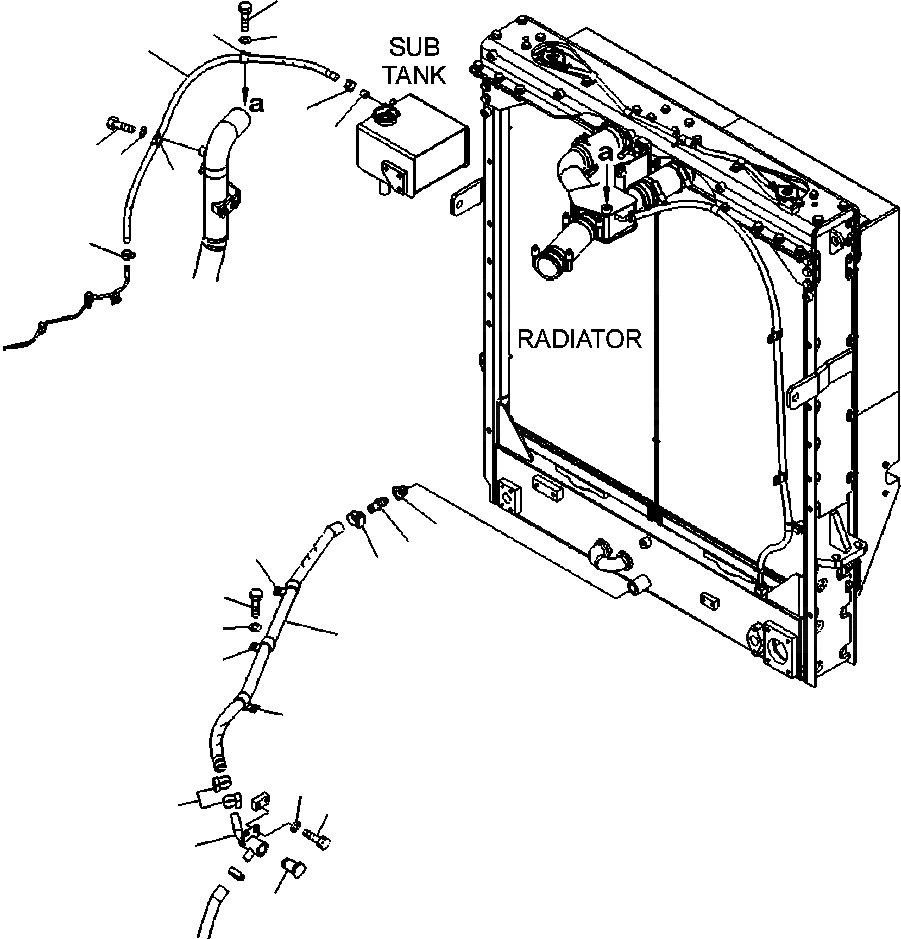

Схема запчастей Komatsu WA500-6 - C-A СИСТЕМА ТРУБ РАДИАТОРА ДВИГАТЕЛЬ ВЕНТИЛЯТОР И РАДИАТОР ВОЗВРАТН. ЛИНИИ СИСТЕМА ОХЛАЖДЕНИЯ
5
4
6
2
3
1
5
6
4
3
7
10
8
13
11
12
9
10
10
15
14
13
16
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-03-11531

PIPE

SN: A93001--UP

1шт.

2

425-03-31681

HOSE

SN: A93001--UP

1шт.

3

11Y-09-11140

CLIP

SN: A93001--UP

2шт.

4

04434-51612

CLIP

SN: A93001--UP

2шт.

5

01010-81020

BOLT

SN: A93001--UP

2шт.

6

01643-31032

WASHER

SN: A93001--UP

2шт.

7

07326-10604

ADAPTER

SN: A93001--UP

1шт.

8

425-03-31940

NIPPLE

SN: A93001--UP

1шт.

9

425-03-31371

HOSE

SN: A93001--UP

1шт.

10

04434-52712

CLIP

SN: A93001--UP

3шт.

11

01010-81020

BOLT

SN: A93001--UP

3шт.

12

01643-31032

WASHER

SN: A93001--UP

3шт.

13

07289-00035

CLAMP

SN: A93001--UP

3шт.

14

01010-81025

BOLT

SN: A93001--UP

2шт.

15

01643-31032

WASHER

SN: A93001--UP

2шт.

16

425-03-31550

TUBE

SN: A93001--UP

1шт.

17

424-01-11110

PLUG, DRAIN

SN: A93001--UP

1шт.

Выбрано товаров: 17
