Komatsu
/
Погрузчики фронтальные
/
WA500-6 S/N A92001-A93000
/
ГИДРАВЛИКА
/

H-B ГИДРОЛИНИЯ БАК ТРУБЫ (/)

Запчасти Komatsu WA500-6 H-B ГИДРОЛИНИЯ БАК ТРУБЫ (/) ГИДРАВЛИКА

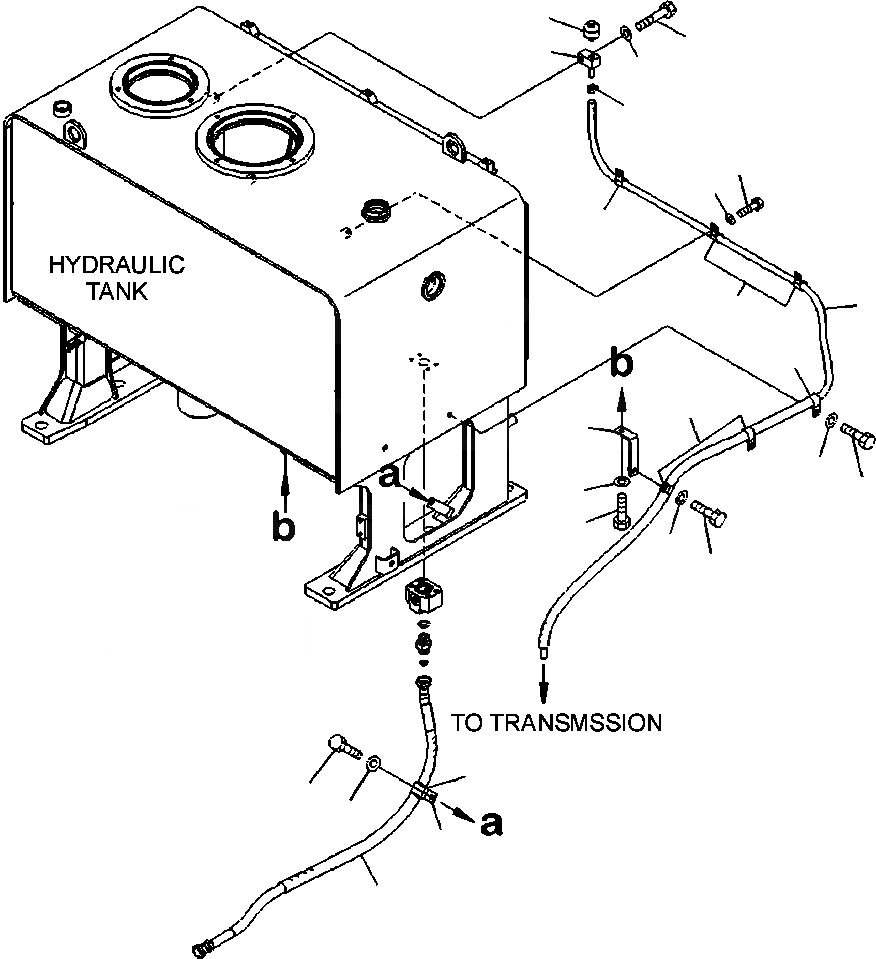

Схема запчастей Komatsu WA500-6 - H-B ГИДРОЛИНИЯ БАК ТРУБЫ (/) ГИДРАВЛИКА
6
8
7
9
10
13
14
11
18
11
12
12
15
14
17
13
16
14
13
3
4
5
2
1

№

Артикул

Название

Примечание

Количество

1

425-62-31171

HOSE

SN: A92001--UP

1шт.

2

04434-52712

CLIP

SN: A92001--UP

1шт.

3

07095-20420

CUSHION

SN: A92001--UP

1шт.

4

01010-81020

BOLT

SN: A92001--UP

1шт.

5

01643-31032

WASHER

SN: A92001--UP

1шт.

6

07030-00252

BREATHER

SN: A92001--UP

1шт.

7

425-60-35611

BLOCK

SN: A92001--UP

1шт.

8

01010-81045

BOLT

SN: A92001--UP

1шт.

9

01643-31032

WASHER

SN: A92001--UP

1шт.

10

11Y-09-11140

CLIP

SN: A92001--UP

1шт.

11

04434-51610

CLIP

SN: A92001--UP

3шт.

12

04434-52210

CLIP

SN: A92001--UP

3шт.

13

01010-81020

BOLT

SN: A92001--UP

6шт.

14

01643-31032

WASHER

SN: A92001--UP

6шт.

15

425-15-31620

BRACKET

SN: A92001--UP

1шт.

16

01010-81020

BOLT

SN: A92001--UP

1шт.

17

01643-31032

WASHER

SN: A92001--UP

1шт.

18

425-15-31611

HOSE

SN: A92001--UP

1шт.

N/I

08037-01610

GROMMET

SN: A92001--UP

1шт.

Выбрано товаров: 19
