Komatsu
/
Погрузчики фронтальные
/
WA500-3L S/N A70001-UP
/
ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
/

J7-A АВТОМАТИЧ.-СМАЗ. ЛИНИИ ЦИЛИНДР СТРЕЛЫПАЛЕЦS

Запчасти Komatsu WA500-3L J7-A АВТОМАТИЧ.-СМАЗ. ЛИНИИ ЦИЛИНДР СТРЕЛЫПАЛЕЦS ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

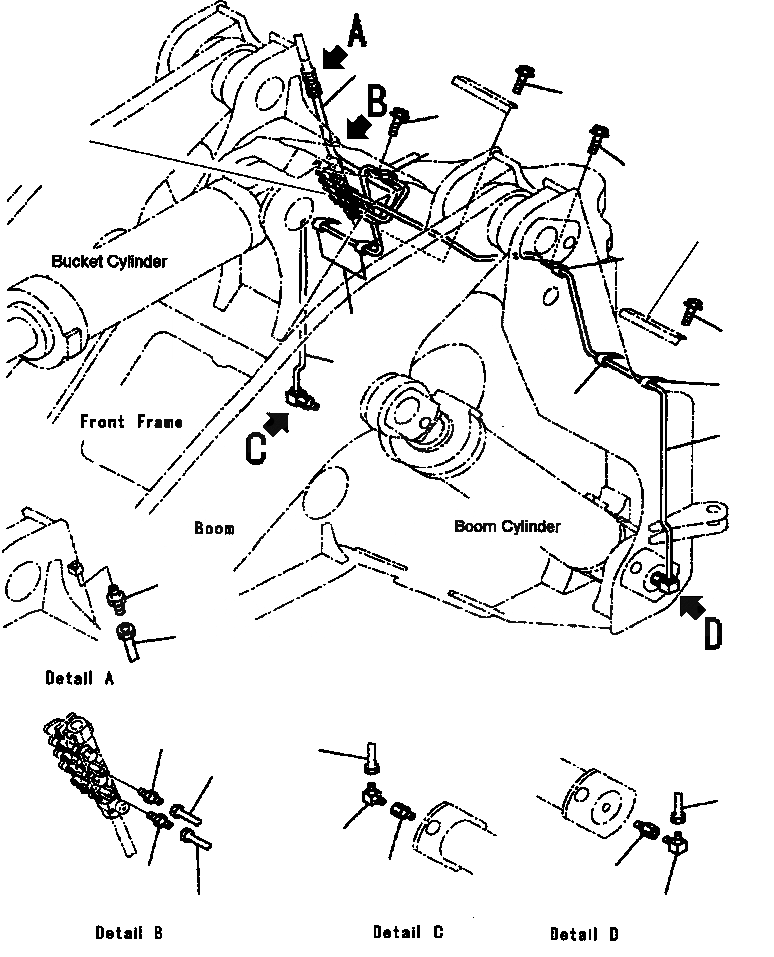

Схема запчастей Komatsu WA500-3L - J7-A АВТОМАТИЧ.-СМАЗ. ЛИНИИ ЦИЛИНДР СТРЕЛЫПАЛЕЦS ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
14
13
18
12
6
17
5
12
7
8
5
5
1
16
15
2
8
1
1
10
11
4
9
3
8
15

№

Артикул

Название

Примечание

Количество

1

425-S95-3330

TUBE

SN: A70001 --UP

1шт.

2

433-09-12110

CONNECTOR

SN: A70001 --UP

1шт.

3

421-09-12540

ELBOW

SN: A70001 --UP

1шт.

4

423-70-11160

NIPPLE

SN: A70001 --UP

1шт.

5

04434-50610

CLIP

SN: A70001 --UP

7шт.

6

01435-01016

BOLT

SN: A70001 --UP

3шт.

7

01435-01020

BOLT

SN: A70001 --UP

4шт.

8

425-S95-3340

TUBE

SN: A70001 --UP

1шт.

9

423-09-12110

CONNECTOR

SN: A70001 --UP

1шт.

10

421-09-12540

ELBOW

SN: A70001 --UP

1шт.

11

423-70-11160

NIPPLE

SN: A70001 --UP

1шт.

12

04434-50610

CLIP

SN: A70001 --UP

6шт.

13

01435-01016

BOLT

SN: A70001 --UP

2шт.

14

01435-01020

BOLT

SN: A70001 --UP

4шт.

15

425-S95-3590

TUBE

SN: A70001 --UP

1шт.

16

421-09-12730

CONNECTOR

SN: A70001 --UP

1шт.

17

COVER (SEE FIG. J4711-13A1 )

SN: A70001 --UP

-1шт.

18

VALVE (SEE FIG. J4711-14A1 )

SN: A70001 --UP

-1шт.

Выбрано товаров: 18
